Konfigurieren der Dezentralen Peripherie (DP)
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
3-30
A5E00706938-01
Beispielaufbau

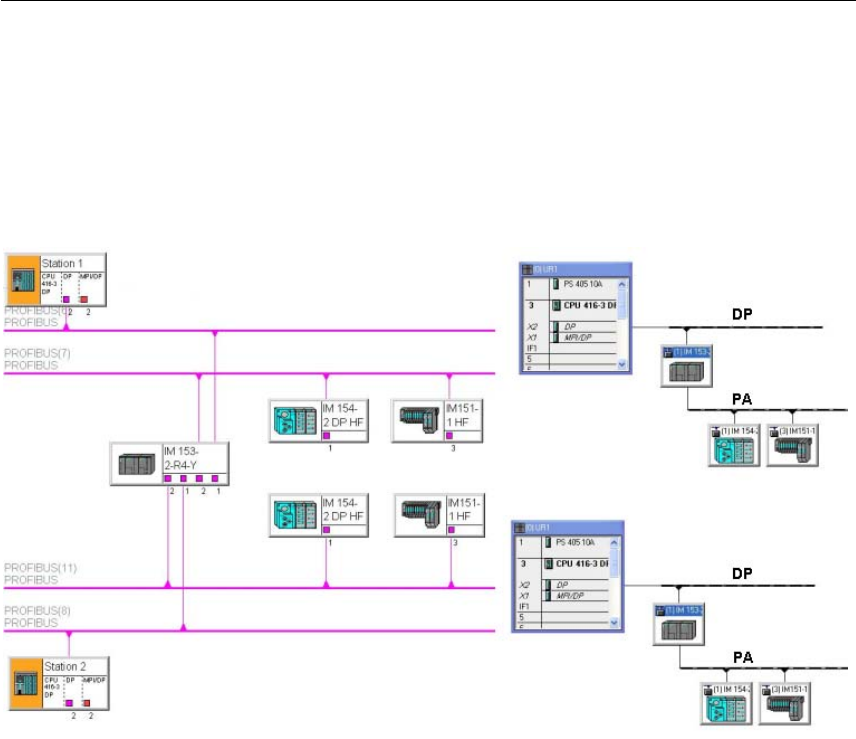

Im Bild unten sind die beiden Stationen dargestellt. Das DP/PA Link mit
unterlagerten PA-Slaves ist redundant kopiert worden. In NetPro wird das DP/PA
Link zwar nur einmal dargestellt (dass entspricht der realen Konfiguration),
allerdings werden die unterlagerten PA-Slaves mit dem dazugehörigen PROFIBUS
PA doppelt dargestellt (das entspricht nicht der realen Konfiguration).
