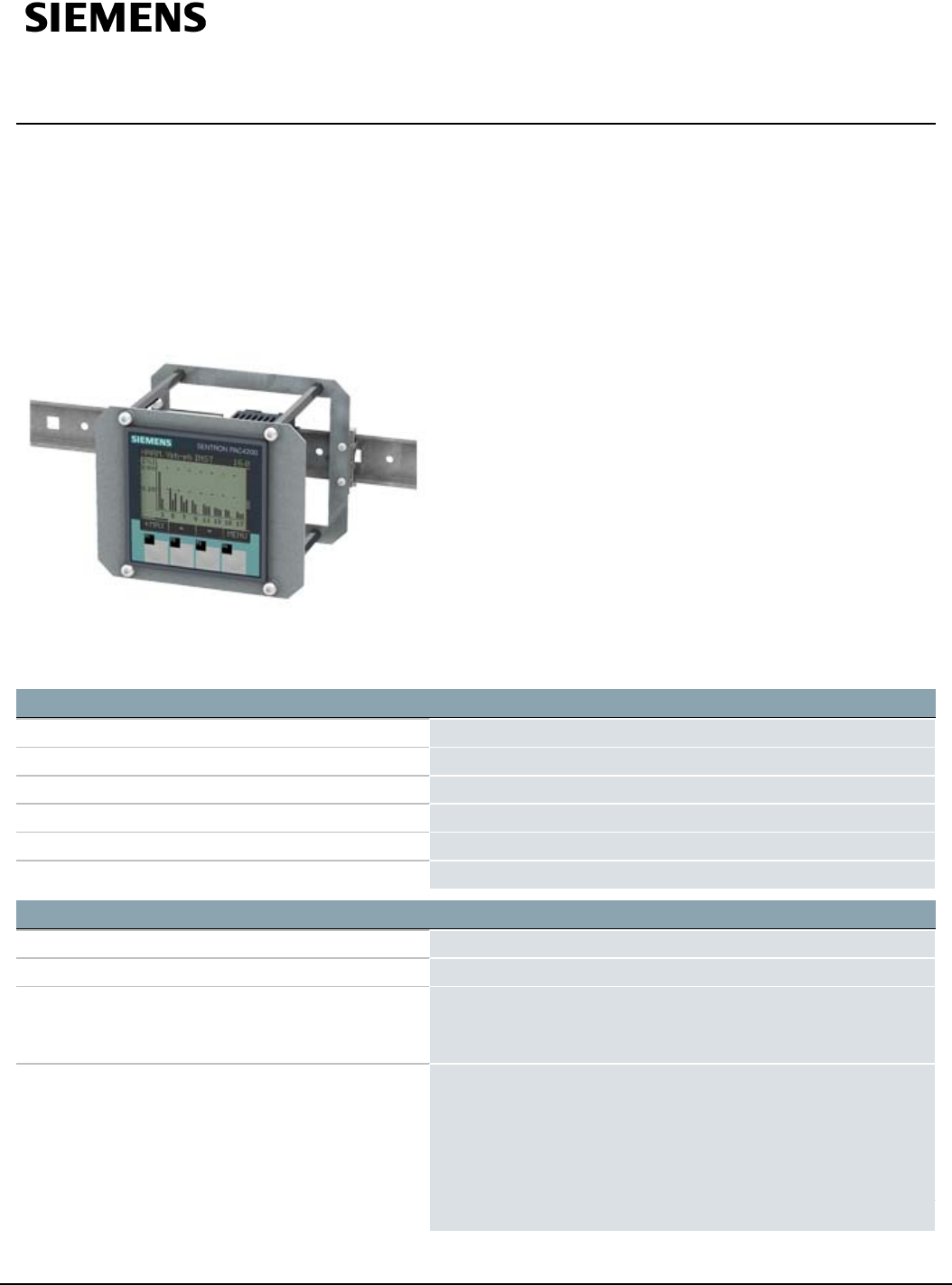

Лист тех. данных 7KM4211-1BB00-3AA0

SENTRON, measuring device, 7KM PAC4200 and strd mnt. rail

adapt. LCD, L-L: 500 V, L-N: 289 V, 5 A, 3- phase, Modbus TCP,

optional Modbus RTU / PROFINET / PROFIBUS / DI/DO, apparent/

Active/reactive energy / cos phi, harmonics: 3. - 31., THD, class 0.2

acc. to IEC61557-12 or cl. 0.2S acc. to IEC62053-22, ext-low volt.

pwr sup. unit DC, screw terminals

версия

Фирменное название продукта SENTRON

Наименование продукта 7KM PAC4200 и адаптер монтажной шины

Исполнение продукта компактный

Наименование типа продукта Измерительный прибор

Вид регистрации измеряемых параметров непрерывный

Исполнение электропитания низковольтный блок питания

Общие технические данные

Ширина выреза 92mm

Высота выреза 92mm

Типоразмер мультифункциональных

измерительных приборов / отвечающий

требованиям фирмы

тип 96

режим работы для регистрации измеренных

значений

● Определение частоты автоматической

линии

да

● фиксация на 50 Гц

нет

● фиксация на 60 Гц

нет

7KM4211-1BB00-3AA0 Возможны изменения.

Лист 1/

Summary of content (8 pages)

PAGE 1
Лист тех. данных 7KM4211-1BB00-3AA0 SENTRON, measuring device, 7KM PAC4200 and strd mnt. rail adapt. LCD, L-L: 500 V, L-N: 289 V, 5 A, 3- phase, Modbus TCP, optional Modbus RTU / PROFINET / PROFIBUS / DI/DO, apparent/ Active/reactive energy / cos phi, harmonics: 3. - 31., THD, class 0.2 acc. to IEC61557-12 or cl. 0.2S acc. to IEC62053-22, ext-low volt. pwr sup.
PAGE 2
Длительность импульса ● исходное значение 30 ms ● конечное значение 500 ms форма кривой напряжения в форме синусоиды или искаженный Замеряемая частота сети / исходное значение 45 Hz Замеряемая частота сети / конечное значение 65 Hz Способ измерения / для измерения напряжения среднеквадратичное значение (TRMS) Условное обозначение / согласно DIN 40719 с дополнением согласно IEC 204-2 / согласно IEC 750 P напряжение питания Вид напряжения / напряжения питания пост.
PAGE 3
● возможна настройка контрастности дисплея да ● измерение напряжения да ● измерение тока да ● измерение активной мощности да Для отображения на дисплее Исполнение дисплея LCD Количество клавиш 4 Цвет / фона индикации белый Язык / на индикации дисплея / осуществляется поддержка de, en, fr, spa, ita, por, tur, rus, chi, pol Функция продукта / индикация дисплея обратима (положительный <=> отрицательный режим) да горизонтальная развёртка изображения 128 Точечное разрешение по вертикали 96
PAGE 4
● при измеренной величине реактивной энергии Класс 2 согл. IEC61557-12 или IEC62053-23 ● при измеренной мощности +/- 0,5 % ● при измеренном коэффициенте мощности +/- 2 % ● при измеренном регулируемом напряжении +/- 0,2 % ● при измеренном нестрационарном течении +/- 0,2 % ● при измеренной величине THD +/- 2 % ● при измеренной величине эффективной энергии Класс 0,2 согл. IEC61557-12 или Класс 0,2S согл.
PAGE 5
Условия эксплуатации для цифровых входов / внешнее электропитание да рабочее напряжение / в качестве напряжения на выходе / при постоянном токе / максимально допустимое 30 V Характеристика выхода / с защитой от коротких замыканий да Время задержки на входе / на цифровом входе ● при сигнале <0> после <1> / максимальное 5 ms ● при сигнале <1> после <0> / максимальное 5 ms Внутреннее сопротивление / на цифровых выходах 55 Ω Категория измерения / для цифровых сигналов CATI Частота коммутаций / на
PAGE 6
Категория измерения / для измерения тока CATIII Подавление нулевого значения измеряемой величины / при измерении тока 0 ...
PAGE 7
● на измерительных входах тока / тонкопроволочный / с обработкой концов жил 1x (0,5 ... 2,5 мм²), 2x (0,5 ...
PAGE 8
● для импульсного устройства в соответствии с IEC62053-31 ● для экологической экспертизы влажного тепла IEC 60068-2-30 ● для экологической экспертизы холода IEC 60068-2-1 ● для экологической экспертизы сухого тепла IEC 60068-2-2 Относительная влажность воздуха / при 25 °C / без конденсации / во время эксплуатации 5 ... 95 % ● во время эксплуатации -10 ... +55 °C ● во время хранения -25 ...
