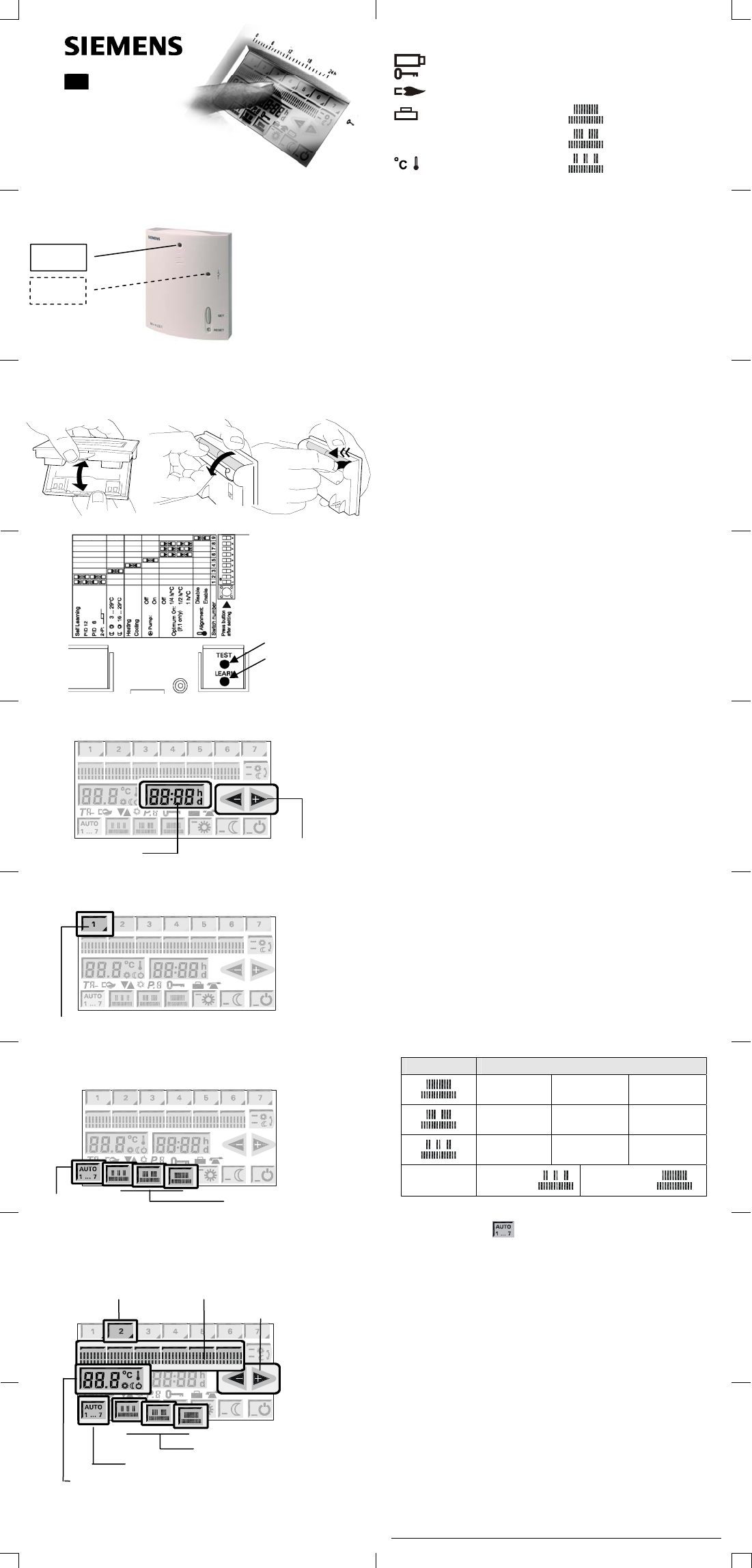

User Manual

nl
Bedienings-
handleiding
REV200.03RF
REV200S.03RF
Wat betekenen deze symbolen?
Inbedrijfstelling en snelle start
Ontvanger (REV-R.03..)
Apparaat inschakelen en toets “RESET“ ca. 4 sec. indrukken:
Oranje LED_2 knippert kort. Dan toets “SET“ ca. 3 sec. indruk-
ken: Oranje LED_2 knippert langzaam; leerproces is actief.
Binnen 25 min. op de zender REV200…RF toets “LEARN“ ca. 4
sec indrukken: Oranje LED_2 knippert kort en snel; LED_1
afwisselend knipperend van rood naar groen. Na de inbedrijf-
stelling functioneert het apparaat bedieningsvrij.
• Batterijen activeren
Zender (REV200...RF)
De REV200…RF heeft een verlicht Touch-Screen-Display. Om
het apparaat in te stellen, tikt men de velden op de display aan;
daarbij schakelt ook automatisch de displayverlichting aan.
Tip: Voor een comfortabeler programmering kan het apparaat
ook uit de houder worden gehaald.
1. Verwijder het apparaat van de sokkel
2. Open het deksel van het batterijvak.
3. Verwijder de zwarte isolatiestrook van de batterijen: het
apparaat schakelt in.
4. Toets “Test“ ca. 4 seconden indrukken om een
testtelegram te sturen.
5. Toets “Learn“ ca. 4 seconden indrukken om een
leertelegram te sturen.
Batterijen vervangen h Tijd
Blokkering display actief d Dag
Ketel ingeschakeld
Dagbedrijfswijzen:
Vakantieprogramma actief
1 Verwarmingsfase
2 Verwarmingsfase
Ruimtetemperatuur
3 Verwarmingsfase
LED_1
LED_2
3.
2.
1.
2211Z25
4.
5.
• Tijdinstelling
1. Tijdtoets 2. Pijltoetsen
Instellen van de actuele tijd
1. Kies de tijdtoets.
2. Stel daarna met de pijltoetsen de actuele tijd in. Per druk 1
minuut. Langer indrukken zorgt voor een sneller verzetten,
dat door opnieuw drukken wordt opgeheven.
3. Na 5 seconden keert de weergave automatisch terug naar
de oorspronkelijke bedrijfswijze. Dezelfde werking wordt
bereikt door het opnieuw indrukken van de tijdtoets.
• Weekdag instellen
1. Weekdagtoets
Instellen van de actuele dag
1. Raak bij de weekdagtoetsen de dag aan met de zwarte
driehoek. De display geeft nu alleen de weekdagen weer.
Kies nu de actuele dag uit (1=ma / 2=di ...).
2.
Na 5 seconden gaat de weergave automatisch terug naar de
oorspronkelijke bedrijfswijze. Dezelfde werking wordt door
het opnieuw indrukken van de weekdagtoets bereikt.
Wilt u een bedrijfswijze met automatische omschakeling
van het temperaturniveau?
Weekbedrijfswijze Dagbedrijfswijze 1 tot 3
Bedrijfswijze Verwarmingsfase
07:00 –
23:00
06:00 –
08:00
17:00 –
22:00
06:00 –
08:00
11:00 –
13:00
17:00 –
22:00
Auto
1...7
Mo – Fr:
(1...5)
Sa + So:
(6+7)
Wilt u uw eigen schakelprogramma instellen?
• Weekbedrijfswijze
2. Weekdagtoets 4. Schakeltijdentoetsen
5./ 7. Pijltoetsen
3. Dagbedrijfswijzen
1. Weekbedrijfswijze
6. Temperatuurveld
Weekbedrijfswijze
Hier kan men voor iedere weekdag een ander schakelpatroon
kiezen. Ledere weekdag is afzonderlijk instelbaar.
1. Weekbedrijfswijze (Auto 1...7) aanraken.
2. De te programmeren dag uitkiezen.
3. Raak één van de dagbedrijfswijzen aan.
4. Raak de schakeltijdtoets aan, waarbij u de tijd wilt
veranderen. De betreffende balk in de schakeltijdtoets en de
tijd knipperen nu.
5.
Met de pijltoetsen de weergegeven schakeltijd veranderen.
Indien er twee schakeltijden op een schakeltijdtoets liggen
Let op: Als 2 of meer schakeltijden op de zelfde
chakeltijdtoets liggen, raakt u dezelfde toets
opnieuw aan om de volgende schakeltijd in te
stellen.
1.
Raak het temperatuurveld aan.
2.
Met de pijltoetsen de weergegeven temperatuur veranderen.
Tip: Controleer de instellingen door direct afzonderlijke dagen te
kiezen.
BuildingTechnologies / HVAC Products B2214nl 26.03.2007
