14 Funktionsblock Störungen
14.1 Funktionsblock-Übersicht
Der Funktionsblock "Störungen" sammelt alle auftretenden Störungsmeldungen,
sortiert diese nach Ihrer Dringlichkeit für die Anzeige und speichert die letzten
10 Meldungen in der Störungshistorie. Der Funktionsblock meldet Quittierungen und
Rücksetzungen des Benutzers an die Anwendung, in der die Störung auftrat. Der
Funktionsblock ist für interne Störungsmeldungen immer aktiv.
Für externe Signalgeber bietet der Funktionsblock "Störungen" neben den
Störungseingängen des Kessels und der Pumpen zusätzliche 4 universelle
Störungseingänge.
Dabei ist es auch möglich, bereits konfigurierte Eingänge (z.B. Vorlauffühler,
Raumfühler usw.) zu überwachen.
Für die Signalisierung oder Weitergabe von Störungen können zwei Relais als
Störungsausgänge konfiguriert werden.

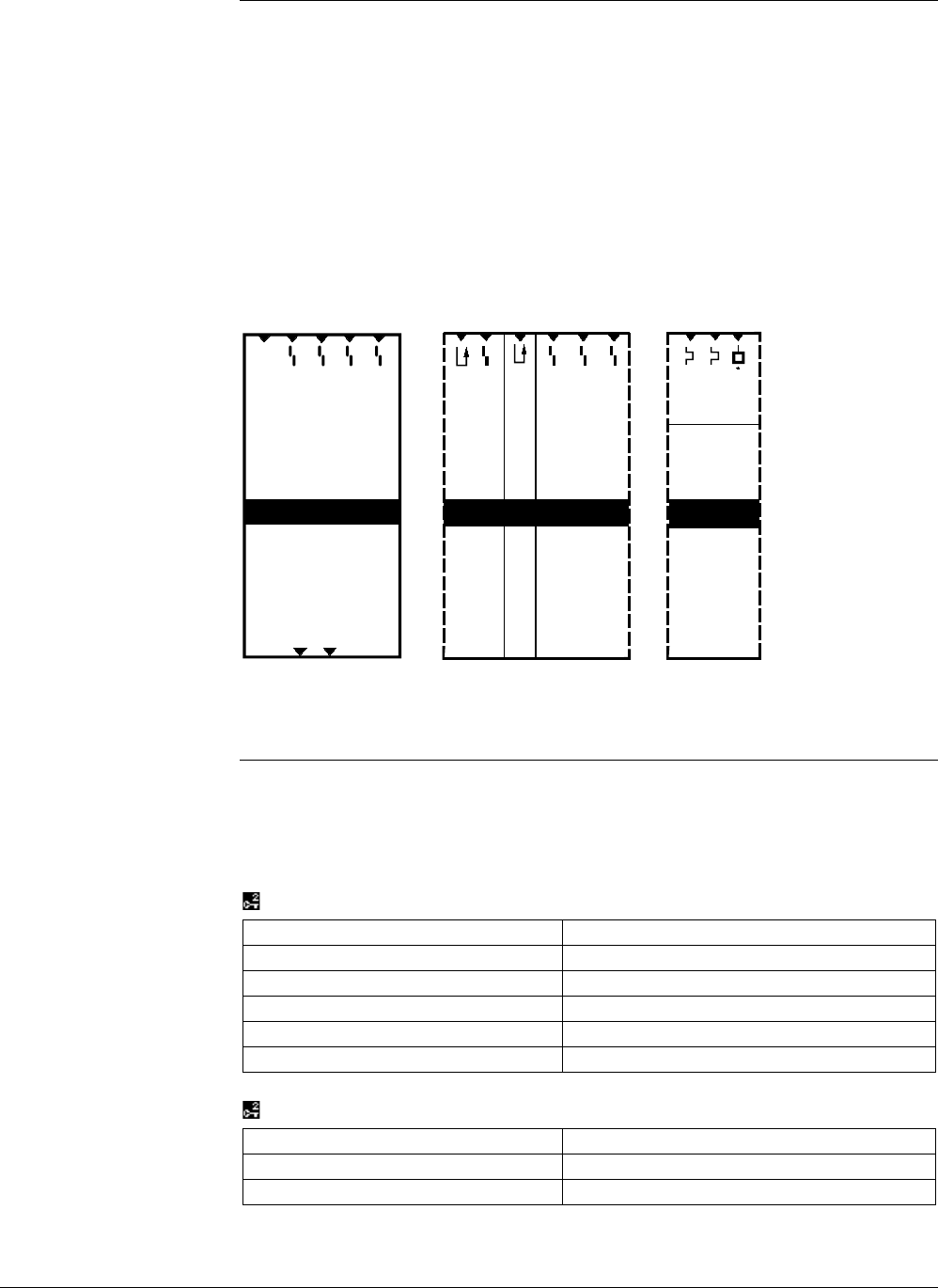

3133Z13
Q Q
x x
1
2
x x
3
4
d
Relais 1
Relais 2
Störungen
d d d d dd
Brenner
(Wassermangel) 1
(Überdruck) 2
(Unterdruck) 3
Brenner
Kessel
Absperrklappe
d d
B
d
V
...pumpe
Stör'taste
14.2 Konfiguration
In der Zusatzkonfiguration können maximal 4 universelle Störungseingänge und 2
Störungsrelais konfiguriert werden.
Die Eingänge können auf freie Eingänge konfiguriert werden, oder es können bereits
belegte Analogeingänge überwacht werden.
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Störungen > Eingänge
Bedienzeile
Einstellbare Werte / Anzeige / Bemerkung
Störungstaste extern
--- / N.X1 / N.X2 / … (nur digital)
Störungseingang 1
Analoge oder digitale Eingänge
Störungseingang 2
Analoge oder digitale Eingänge
Störungseingang 3
Analoge oder digitale Eingänge
Störungseingang 4
Analoge oder digitale Eingänge
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Störungen > Ausgänge
Bedienzeile
Einstellbare Werte / Anzeige / Bemerkung
Störungsrelais 1
--- / RMH760.X4 usw. (nur digital)
Störungsrelais 2
--- / RMH760.X4 usw. (nur digital)
