Während des Testbetriebs wird die Störungsmeldung "Kessel Testbetrieb aktiv"
angezeigt. Diese bleibt bestehen, bis die Vorgabe "Testbetrieb" wieder auf "Auto"
gesetzt wird. Damit wird erreicht, dass die Anlage nicht ohne Beenden des Testbetriebs
verlassen wird.
In der Stellung Auto ist der Kessel freigegeben und der Testbetrieb ausgeschaltet.
Der Kessel wird ausgeschaltet, d.h. Brenner und Pumpen werden ausgeschaltet.
Der Kessel ist freigegeben. Die Aggregate (Absperrklappe, mischergesteuerte
Rücklaufhochhaltung, Kesselpumpe) sind aktiv, der Brenner ist aber noch
ausgeschaltet.
Der Kessel ist freigegeben und der Brenner regelt mit der Stufe 1 bzw. der Grundstufe
auf den eingestellten Testbetrieb-Sollwert.
Der Kessel ist freigegeben und der Brenner regelt mit den Stufen 1 und 2 bzw. mit der
Grundstufe und dem modulierenden Teil auf den eingestellten Testbetrieb-Sollwert.
Der Kessel ist freigegeben und der modulierende Brenner fährt auf den
Modulationswert gemäss Einstellung. Der Brenner wird beim Überschreiten des
Kesseltemperatur-Maximalgrenzwertes ausgeschaltet.
6.5.1 2-Punktregelung für 1-stufigen Brenner
Einstellbare Grössen für die 2-Punktregelung mit 1-stufigem Brenner sind:
• Kesselschaltdifferenz
• Minimale Brennerlaufzeit
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Kessel > Brenner
Bedienzeile
Bereich
Werkeinstellung
Kesselschaltdifferenz
1…20 K
6 K
Brennerlaufzeit minimal
0…60 min
4 min
Der Regler vergleicht den Istwert der Kesseltemperatur mit dem Sollwert. Fällt die
Kesseltemperatur um die halbe Schaltdifferenz unter den Sollwert, schaltet der Brenner
ein. Steigt die Kesseltemperatur um die halbe Schaltdifferenz über den Sollwert,
schaltet der Brenner aus.

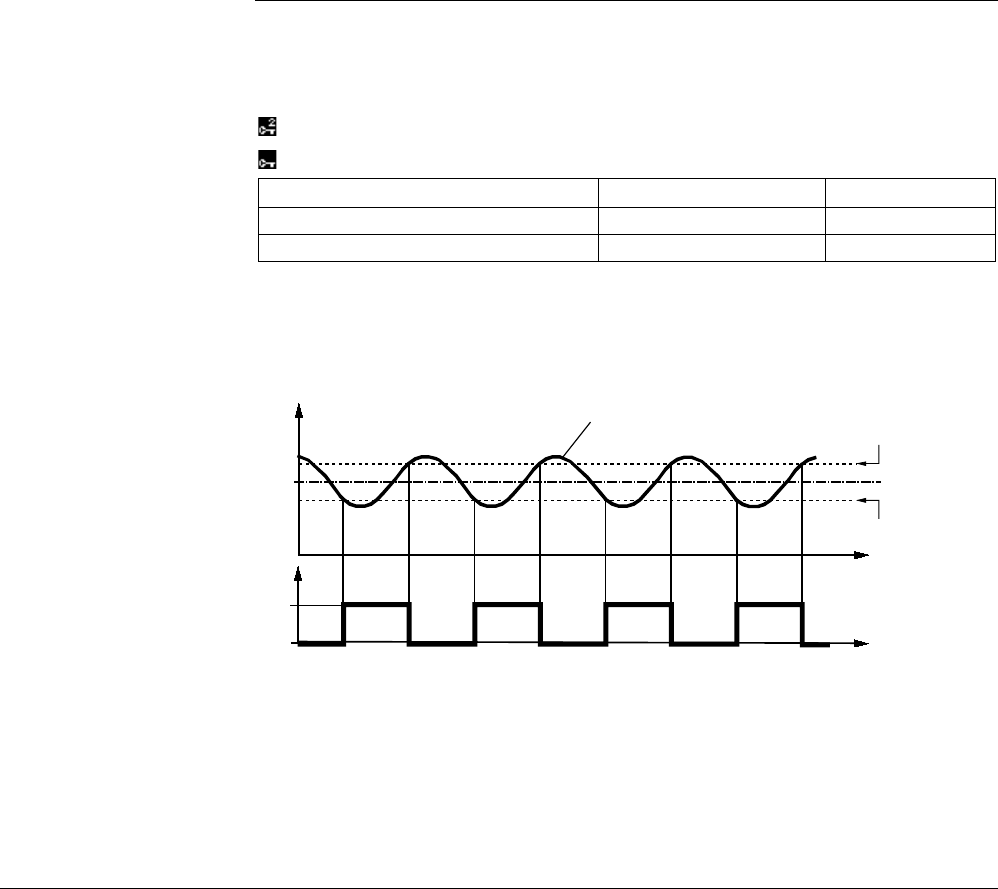

TBoSetpt +
1
/
2
SDBo
0
1
3131D03
TBo
TBoSetpt
TBo
t
Y
B
TBoSetpt -
1
/
2
SDBo
SDBo
Kesselschaltdifferenz
t
Zeit
TBo
Kesseltemperatur
TBoSetpt
Kesseltemperatur-Sollwert
Y
B
Brennersteuersignal
Auto
Kessel Aus
Pumpe ein (Brenner aus)
Stufe 1 geregelt
Stufen 1 + 2 geregelt
Modulierend fix
Einstellungen
Schaltdifferenz
