Siemens Building Technologies / HVAC Products 4 319 2793 0 f G2381fi 09.03.2004 1/10

4 319 2793 0

G2381fi

Asennusohje

Kaukolämmön ja käyttöveden

säädin

RVD110

RVD130

Asennus

Asennuspaikan valinta

• Kuivaan tilaan, esim. lämmönjakohuoneeseen

• Asennusmahdollisuudet:

- kaukolämpökeskukseen

- kytkinkaappllin (oveen, sisäseinälle, DIN-kiskoon)

- seinälle

- ohjaustaulun kaltevaan etuosaan

• Sallittu ympäristölämpötila: 0...50 °C

Sähköasennukset

• Paikallisia sähköasennusmääräyksiä on noudatet-

tava

• Kaapelit on varustettava vedonpoistajalla

• Säätimestä toimimoottoriin ja pumppuun menevissä

johtimissa on verkkojännite

• Anturijohtimia ei saa vetää rinnan verkkojännitejoh-

dinten kanssa (suojausluokka II EN 60730!)

Sallitut johdinpituudet

• Kaikki anturit:

Cu-kaapeli 0,6 mm Ø maks. 20 m

Cu-kaapeli 1,0 mm

maks. 80 m

Cu-kaapeli 1,5 mm

maks. 120 m

• Huoneyksiköt:

Cu-kaapeli 0,6 mm Ø maks. 37 m

Cu-kaapeli ≥0,8 mm Ø maks. 75 m

Säädinpohjan asennus ja johdotus

Seinäasennus

1. Irrota säädinpohja laiteosasta

2. Paina säädinpohja seinää vasten. "TOP"-merkin

täytyy olla ylhäällä!

3. Merkitse kiinnitysreiät seinään

4. Poraa reiät

5. Tarvittaessa puhkaise pohjaan aukot kaapeliläpi-

vientejä varten

6. Ruuvaa säädinpohja kiinni

7. Johdota liittimet

Asennus DIN-kiskoon

1. Asenna DIN-kisko

2. Irrota säädinpohja laiteosasta

3. Tarvittaessa puhkaise pohjaan aukot kaapeliläpi-

vientejä varten

4. Asenna säädinpohja kiskoon. "TOP"-merkin täytyy

olla ylhäällä!

5. Tarvittaessa varmista pohjaosan kiinnitys (riippuen

käytetystä kiskotyypistä)

6. Johdota liittimet

Paneeliasennus

• Maksimipaksuus: 3 mm

• Tarvittava asennusaukko: 92 × 138 mm

1. Irrota säädinpohja laiteosasta

2. Tarvittaessa puhkaise pohjaan aukot kaapeliläpi-

vientejä varten

3. Työnnä säädinpohja asennusaukkoon takaapäin

rajoittimeen asti. "TOP"-merkin täytyy olla ylhäällä!

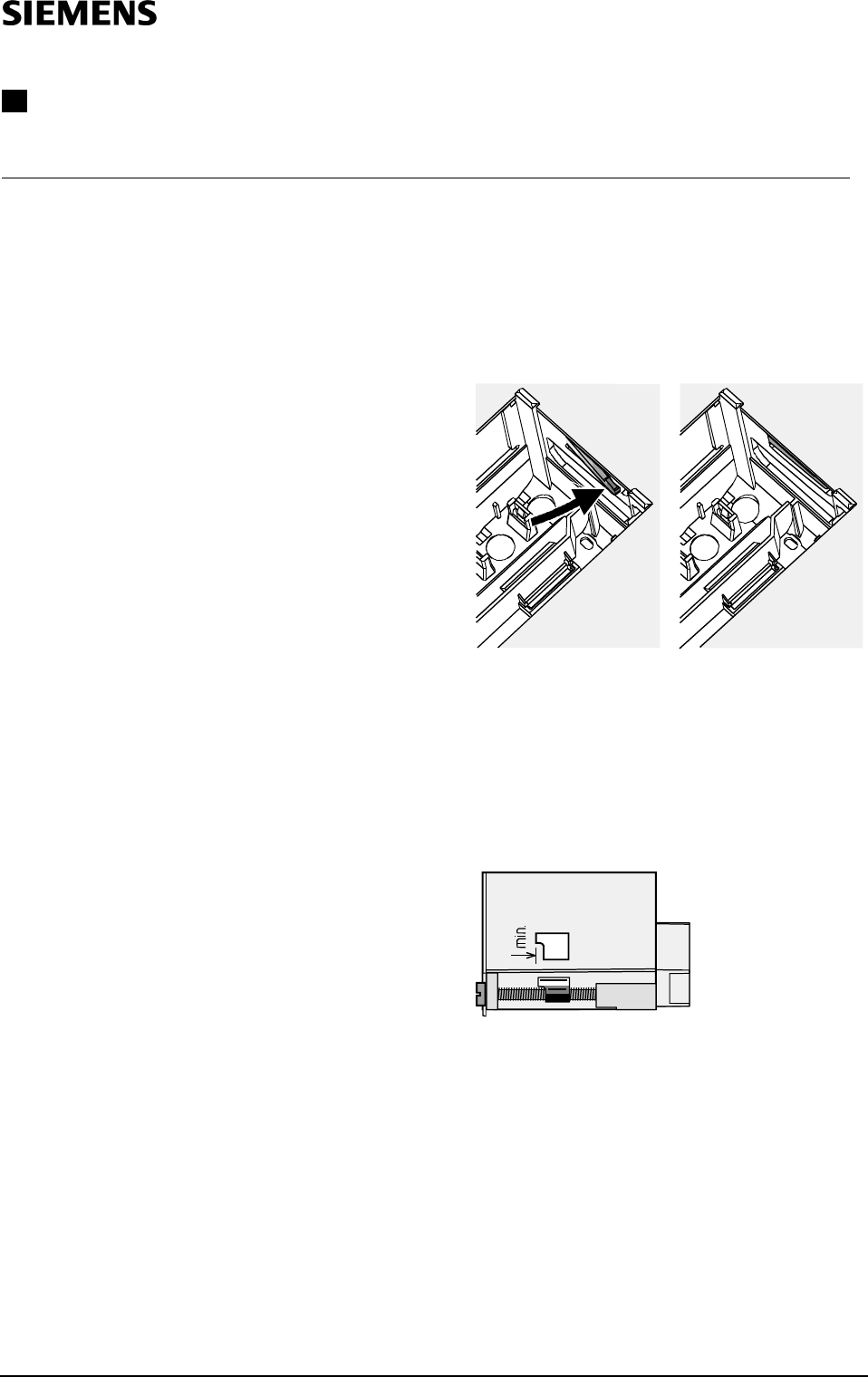

4. Paina sivuilla olevat kiinnityskielekkeet paneelin

taakse (katso kuva)

2462Z06

väärin oikein

Sijoita kiinnityskielekkeet oikein – ne eivät saa ulot-

tua asennusaukon sisään!

5. Johdota liittimet. Valitse kaapelipituudet siten, että

kytkinkaapin oven avaamiselle jää riittävästi tilaa

Asenna säädin pohjaosaan

1. Varmista vipujen asento ja sijainti kiinnitysruuvien

avulla. Katso laitteen sivuseinällä oleva kuva:

2522Z13

2. Työnnä säädin kiinni pohjaosaan rajoittimeen

saakka. "TOP"-merkin täytyy olla ylhäällä!

3. Käännä kiinnitysruuvit kiinni kiristämällä niitä vuo-

rotellen

Käyttöönotto

Esitarkistukset

1. ÄLÄ vielä kytke käyttöjännitettä päälle

2. Tarkista johdotus laitoksen kytkentäkaavion perus-

teella

3. Tarkista jokaisen toimimoottorin osalta:

- onko se asennettu oikein (virtaussuuntanuolen

mukaisesti)

- onko käsiohjaus pois päältä

Summary of content (10 pages)

PAGE 1
4 319 2793 0 G2381fi fi Asennusohje Kaukolämmön ja käyttöveden säädin RVD110 RVD130 Asennus Asennuspaikan valinta • Kuivaan tilaan, esim. lämmönjakohuoneeseen • Asennusmahdollisuudet: - kaukolämpökeskukseen kytkinkaappllin (oveen, sisäseinälle, DIN-kiskoon) seinälle ohjaustaulun kaltevaan etuosaan • Sallittu ympäristölämpötila: 0...50 °C 1. Irrota säädinpohja laiteosasta 2. Tarvittaessa puhkaise pohjaan aukot kaapeliläpivientejä varten 3. Työnnä säädinpohja asennusaukkoon takaapäin rajoittimeen asti.
PAGE 2
4. Huomaa lattia- ja kattolämmityksissä! Ylilämpösuojan täytyy olla oikein aseteltu. Menoveden lämpötila ei saa ylittää toimintakoestuksen aikana suurinta sallittua arvoa (yleensä 55 °C), muuten on välittömästi: - suljettava venttiili käsin - kytkettävä pumppu pois päältä - suljettava pumpun sulkuventtiili 5. Kytke käyttöjännite päälle. Näyttökentässä täytyy näkyä kellonaika.
PAGE 3
Kytkentäkaaviot Pienjännitepuoli RVD110 2381A01 B3 AC 230 V D1 D2 B9 B7 B3 B71 B3 RVD130 F1 H5 D1 D2 B9 B7 B3 B71 H5 H5 2381A02 AC 230 V N2 Verkkojännitepuoli AC 230 V 2381A03 RVD110 (laitostyypit 1, 2, 3) F3 F1 Y1 Y2 Q1 Q3/Y7 Q1 Q3 Y7 AC 230 V RVD130 (laitostyyppi 5), 3 toimimoottoria ja 1 pumppu F1 Y1 F3 F4 Y2 Y5 Y6 Q1 F7 Q3/Y7 Q7/Y8 Q1 Y7 RVD130 (laitostyypit 1, 2, 3, 4, 6, 7, 8), 2 toimimoottoria ja 3 pumppua tai 2 pumppua ja 1 vaihtoventtiili AC 230 V
PAGE 4
Parametriluettelo Rivi Toiminto, näyttö Tehdasas. Alue Asetus Selityksiä, huomautuksia, ohjeita Asetukset "loppukäyttäjän" asettelutasolla Paina painiketta 1 2 tai niin “loppukäyttäjän” asettelutaso aktivoituu. 7 Huonelämpöt. senhetkinen as.arvo Huonelämpötilan alennettu asetusarvo Jäätymissuojan/lomakäytön asetusarvo Lämmityskäyrän kaltevuus Viikonpäivä lämmitysohjelman asettamista varten 1. lämmitysjakson alku 8 1. lämmitysjakson loppu 9 2.
PAGE 5
Asetukset "lämmitysasiantuntijan" asettelutasolla Paina painikkeita ja samanaikaisesti 3 sekunnin ajan. Tämä aktivoi "lämmitysasiantuntijan" asettelutason laitostyypin konfigurointia sekä laitoskohtaisten muuttujien asettamista varten. "Loppukäyttäjän" asettelutaso pysyy aktiivisena. Laitoksen konfigurointi: Laitos konfiguroidaan ohjausriveille 51...55 Tämän jälkeen kaikki laitokseen tarvittavat toiminnot ja niihin liittyvät ohjausrivit aktivoituvat ja niihin voidaan tehdä asetuksia.
PAGE 6
Laitostyyppi 4 – Vain RVD130 Laitostyyppi 3 – RVD110 ja RVD130 A6 N1 A6 B1 B9 B3 B1 Y1 Y7 B7 Y5 M Q7 H5 B71 Laitostyyppi 5 – Vain RVD130 Laitostyyppi 6 – Vain RVD130 N1 N1 A6 B9 Y1 M B71 M B3 B71 B7 2381S05 Q1 Y7 M B1 Y1 B7 A6 B9 B1 M Q1 B71 B3 Q1 Q7 B3 Y5 M Q7 2381S06 B71 Q1 B7 Y1 M Q7 2381S03 M 2381S04 N1 B9 Y5 F1 B71 Q3 H5 A6 N1 B9 Laitostyyppi 8 – Vain RVD130 N1 B9 Q1 M Q B3 Q3 Y5 F1 B71 B1 M 2381S07 Y1 B71 B7 A6 B71 Q1 Y5 B1 M 2381S08
PAGE 7
Rivi Toiminto, näyttö Tehdasas. Alue –3 K ---, –10...+10 K 0/1 Asetus Selityksiä, huomautuksia, ohjeita Huonelämmityslohko 61 Lämmitysraja (ECO) 62 Rakennuksen rakennetyyppi 1 --- = toiminto ei käytössä ....... K 0 = raskas 1 = kevyt 0 = ei pikapudotusta ........ 1 = minimi pudotusaika 15 = maksimi pudotusaika 0 = ei itseoppimista ........ 1 = itseoppiva lämmityskäyrä ....... K Asetus huonelämpötilan K-asteina Toiminto mahdollinen vain huoneanturia ........ käytettäessä ........
PAGE 8
Rivi Toiminto, näyttö Tehdasas. Alue Asetus Selityksiä, huomautuksia, ohjeita 4 0...4 Käyttöveden Menov. as.arvo etusija seur. mukaan: 0 absoluuttinen Käyttövesi 1 liukuva Käyttövesi 2 liukuva Maksimivalinta 3 ei ole (rinnan) Käyttövesi 4 ei ole (rinnan) Maksimivalinta ....... min Laitostyyppi 3: vaihtoventtiili 106 Käyttöveden etusija ........
PAGE 9
Rivi Toiminto, näyttö Tehdasas. Alue 143 Aktiivisten rajoitusten näyttö Näyttötoiminto 145 Laitteen osoite ja tunnistekoodi liittimessä A6 Näyttötoiminto 146 Tila liittimessä H5 Näyttötoiminto Asetus Selityksiä, huomautuksia, ohjeita Maksimirajoitus : 1 = ensiöpaluuveden lämpötila 2 = yhteisen menoveden lämpötila 3 = toisiomenoveden lämpötila lämmityspiirissä 4 = lämpötilaero 5 = huonelämpötila Minimirajoitus : 11 = huonelämpötilan alennettu as.
PAGE 10
163 Ensiöpuolen menoveden jäähtymissuojaus Tehdasas. Alue --- ---, 3...255 min Asetus Selityksiä, huomautuksia, ohjeita Vain laitostyypit 4 ja 5 .......
