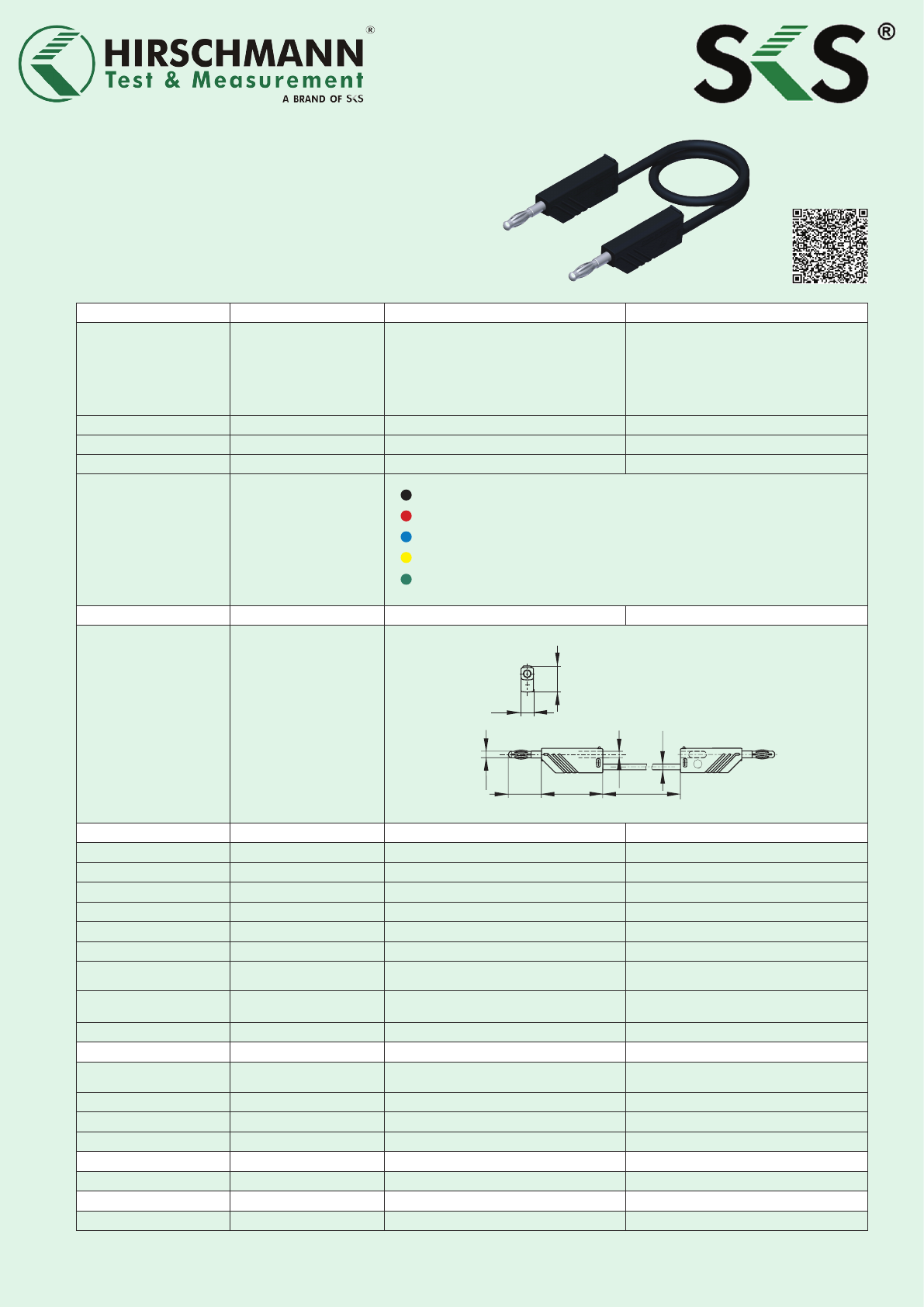

Datasheet

4 mm System / 4 mm system
SKS Kontakttechnik GmbH I Neue Schichtstraße 14 I D-09366 Niederdorf I Telefon [phone] I Telefax [phone] I www.sks-kontakt.de I [e-mail] 2013-04_1
Produktbeschreibung Product description
Beschreibung
Description Messleitung, beidseitig 4 mm Stecker mit Kägfe-
der sowie 4 mm Buchse für Turmsteckbauweise.
Kontaktfeder aus Kupfer-Beryllium vernickelt.
Hochexible, doppelt isolierte Litzenleitung,
Griffhülse und Leitung trittfest. Eingearbeiteter
Farbindikator zur Erkennung von Schäden an der
Isolation.
Measuring lead, at either end 4 mm Ø plug with
caged spring and 4 mm diameter socket for to-
wer construction. Nickel-plated copper beryllium
contact spring. Highly exible, double insulated
stranded lead, grip and lead shatter-proof. Built
in colour indicator for easy identication of insu-
lation damages.
Typ Type MLN 25/1 MLN 25/1
Leitungslänge Cable length 25 cm 25 cm
Leitungsquerschnitt Conductor size 1 mm² 1 mm²
Gehäusefarbe / Artikel-Nr.
Housing color / article-no.
Zeichnung Drawing
Technische Daten Technical data
Stiftdurchmesser Pin dimensions 4 mm 4 mm
Kontaktart Type of contact gefederter Stift spring-loaded pin
Leitungstyp Cable type LEH-XY LEH-XY
Leitungsspezikation Cable specication hochexible Schlauchleitung highly exible lead
Litzenaufbau Wire stranding 259 x 0,07 mm 259 x 0,07 mm
Bemessungsspannung Rated voltage 30 VAC / 60 VDC 30 VAC / 60 VDC
Messkategorie lt. IEC61010
Measurement cat. acc. to
IEC61010
CAT I CAT I
Bemessungsstrom
(Derating Kurve beachten)
Rated current
(consider derating curve)
16 A 16 A
Durchgangswiderstand Contact resistance 8,5 mOhm 8,5 mOhm
Werkstoff Material
Kontaktmaterial Contact material
Kontaktstift: Messing
Kontaktfeder: Kupfer-Beryllium
contact pin: brass
contact spring: copper-beryllium
Kontaktoberächenmaterial Contact surface material Nickel, alternativ Gold nickel, alternative gold
Gehäusematerial Housing material PA PA
Leitungsmaterial Cable material PVC PVC
Umgebungsbedingungen Environmental condidions
Temperaturbereich Temperature range -15°C bis +70°C -15°C to +70°C
Brennbarkeitsklassen Inammability class
Gehäuse (Grundmaterial) Housing (basic material) UL 94 V-2 UL 94 V-2
Messleitungen / measuring leads
MLN 25/1
934 058-100
934 058-101
934 058-102
934 058-103
934 058-104
ø 4
ø 4
38
L
20,5
ø 4
7,5
15
