1 2

Symbol

Beschreibung

Baugröße

20 30 40 60

mit

Rückstrommechanismus

—

ohne Rückstrommechanismus

Anm. 1)

mit Rückstrommechanismus

Ausführung mit Gewinde

—

Anm. 2)

NPT

Anm. 3)

Anschlussgröße

1/8

— — —

1/4

—

3/8 —

—

1/2 — —

—

3/4 — —

1 — — —

Option

Anm. 4)

a Montage

—

ohne Montageoption

Anm. 5)

mit Befestigungselement

mit Panelmutter (Schalttafeleinbau)

—

schwimmergesteuerter

automatischer

Kondensatablass

—

ohne automatischen Kondensatablass

Anm. 6)

N.C. (unbetätigt geschlossen) Der Ablassanschluss ist geschlossen, wenn kein Druck zugeführt wird.

Anm. 7)

N.O. (unbetätigt geöffnet) Der Ablassanschluss ist geöffnet, wenn kein Druck zugeführt wird.

—

Manometer

Anm. 8)

—

ohne Manometer

rechteckiges Einbaumanometer (mit Grenzwertanzeige)

Ausführung mit rundem Manometer (mit Grenzwertanzeige)

Ausführung mit rundem Manometer (mit Farbzonen)

digitaler

Druckschalter

Anm. 9)

Ausgang: NPN-Ausgang / elektrischer Eingang: Verdrahtung von unten

Ausgang: NPN-Ausgang / elektrischer Eingang: Verdrahtung von oben

Ausgang: PNP-Ausgang / elektrischer Eingang: Verdrahtung von unten

Ausgang: PNP-Ausgang / elektrischer Eingang: Verdrahtung von oben

Semi-Standard

Einstelldruck

Anm. 10)

—

0,05 bis 0,85 MPa

0,02 bis 0,2 MPa

e Behälter

Anm. 11)

—

Polycarbonatbehälter

Metallbehälter

Polyamidbehälter

Metallbehälter mit Füllstandsanzeige —

mit Behälterschutz

—

Anm. 12)

—

Anm. 12)

—

Anm. 12)

mit Behälterschutz (Polyamidbehälter)

—

Anm. 13)

—

Anm. 13)

—

Anm. 13)

Kondensatablass

Anm. 14)

—

mit Ablassventil

Anm. 15)

Ablass ohne Ventilfunktion 1/8

— — —

Ablass ohne Ventilfunktion 1/4

—

Anm. 16)

Ablassventil mit Schlauchtülle

—

1 MPa = 10 bar

Filter-Regler

AW20-B

bis

AW60-B

Filter-Regler mit Rückstrommechanismus

AW20K-B

bis

AW60K-B

30 03 BEK

Symbol

Filter-Regler

Filter-Regler mit

Rückstrommechanismus

q w e r t y

Beispiel:

Wenn die Druckluftzufuhr unterbrochen und der Eingangsdruck in die Außenluft abgegeben wird,

wird das Ablassen des Restdrucks an der Ausgangsseite aus Sicherheitsgründen gewährleistet.

•

Kombinierte Filter-Regler-Einheiten sind platzsparend und erfordern weniger Leitungsanschlüsse.

• Mit der Rückstromfunktion verfügen Sie über einen Mechanismus, der den Luftdruck auf

der Ausgangsseite zuverlässig und schnell ablässt.

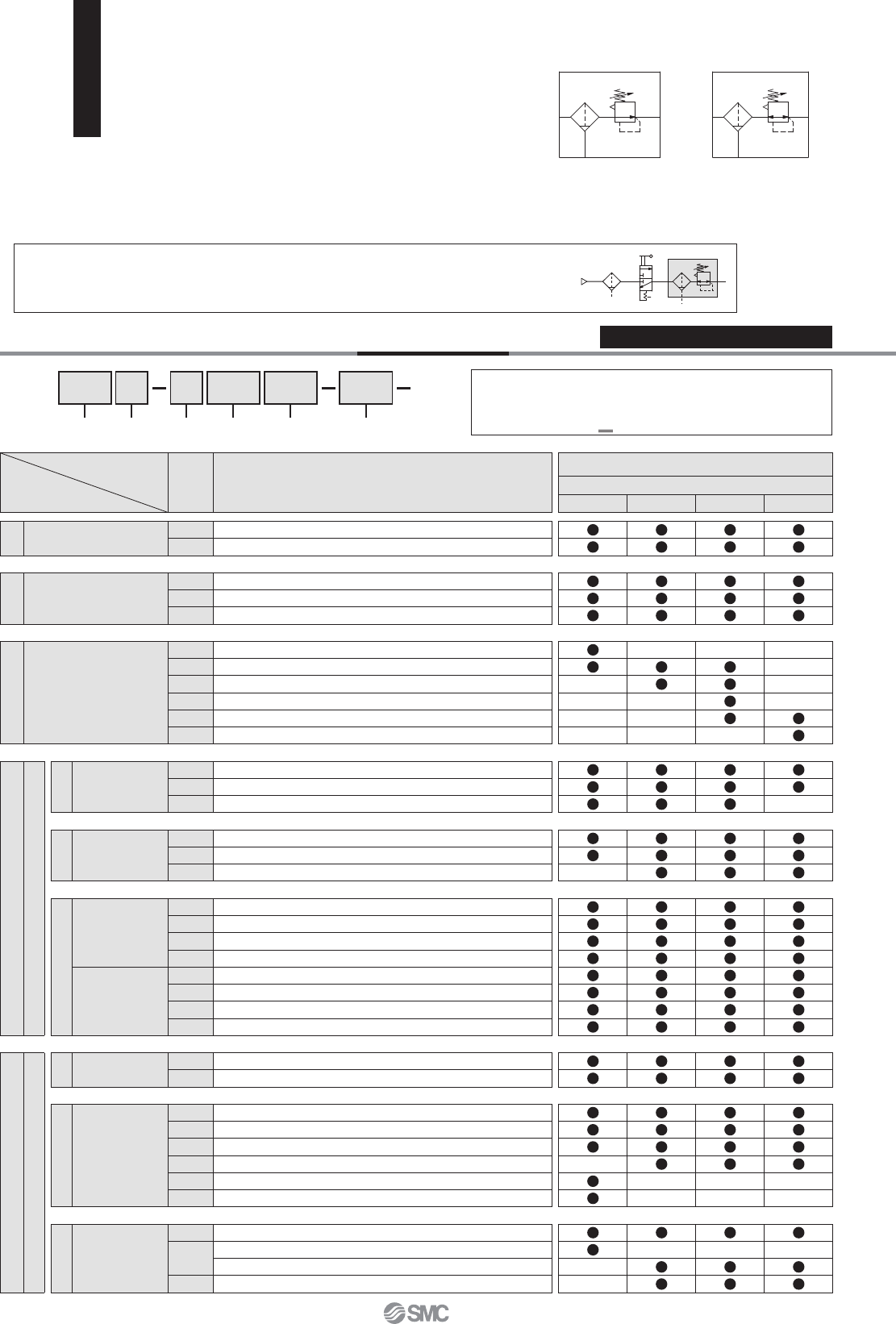

Bestellschlüssel

Siehe Seite 87 für Größe 10

•

Option/Semi-Standard: Treffen Sie jeweils eine Auswahl für a bis i.

•

Symbol für Option/Semi-Standard: Geben Sie bei der Bestellung von

mehr als einer Option diese in alphanumerischer Reihenfolge an.

Beispiel: AW30K-03BE-1N-B

Summary of content (10 pages)

PAGE 1
Filter-Regler AW20-B bis AW60-B Filter-Regler mit Rückstrommechanismus AW20K-B bis AW60K-B Symbol Filter-Regler mit Rückstrommechanismus Filter-Regler 1 2 1 2 L L • Kombinierte Filter-Regler-Einheiten sind platzsparend und erfordern weniger Leitungsanschlüsse. • Mit der Rückstromfunktion verfügen Sie über einen Mechanismus, der den Luftdruck auf der Ausgangsseite zuverlässig und schnell ablässt.
PAGE 2
bis AW60-B Serie AW20K-B bis AW60K-B Filter-Regler q 40 60 Anm. 19) Anm. 19) Anm. 19) Anm. 19) Anm. 20) Anm. 20) Anm. 20) Anm. 20) AF + AFM + AR — R 30 mit Sekundärentlüftung ohne Sekundärentlüftung + Durchflussrichtung: von links nach rechts Durchflussrichtung: von rechts nach links + — i Druckeinheit Typenschild, Warnschild für Behälter und Manometer mit SI-Einheit: MPa Z Anm. 17) Typenschild, Warnschild für Behälter und Manometer mit britischen Maßeinheiten: psi, °F ZA Anm.
PAGE 3
Serie AW20-B bis AW60-B Serie AW20K-B bis AW60K-B Optionen / Bestell-Nr. Optionen Modell AW20(K)-B AW30(K)-B AW40(K)-B AW40(K)-06-B AW60(K)-B Befestigungselement Anm. 1) Panelmutter AW23P-270AS AR33P-270AS AR43P-270AS AW62P-270AS AR23P-260S AR33P-260S AR43P-260S — Anm. 2) Standard G36-10-m01 G46-10-m01 rundes Manometer Anm. 3) 0,02 bis 0,2 MPa G36-4-m01 G46-4-m01 Standard G36-10-m01-L G46-10-m01-L rundes Manometer Anm.
PAGE 4
bis AW60-B Warnung Warnung 1. Bei den Ausführungen AW20-B bis AW60-B kann der Restdruck nicht abgelassen werden (Restdruckentlüftung), der Eingangsdruck wird jedoch entlüftet. Verwenden Sie zur Restdruckentlüftung den FilterRegler mit Rückstrommechanismus (AW20K-B bis AW60K-B). 1. Tauschen Sie das Filterelement alle 2 Jahre aus bzw. wenn der Druckabfall 0,1 MPa erreicht, um eine Beschädigung des Filterelementes zu vermeiden. 2.
PAGE 5
AW10-A AW20-B bis AW60-B AW20K-B bis AW60K-B Serie Serie Serie Durchfluss-Kennlinien (Richtwerte) M5 AW20(K)-B AW30(K)-B 0,6 0,5 0,5 0,5 0,4 0,3 0,2 0 Ausgangsdruck [MPa] 0,6 0,4 0,3 0,2 0,1 0,1 0 25 50 75 100 125 0 150 0 200 400 600 0,5 Ausgangsdruck [MPa] 0,5 0,4 0,3 0,2 Rc3/4 0 500 2000 1500 Rc1 0,6 0,4 0,3 0,2 0 3000 1000 AW60(K)-B 0,1 0,1 1000 0,2 Durchfluss l/min (ANR) AW40(K)-06-B 0,6 0 0,3 0 800 Ausgangsdruck [MPa] Rc1/2 0,6 0 0,4 Dur
PAGE 6
Filter-Regler Serie AW10-A Konstruktion AC AW10-A w i AUS e Gehäuse 2 Kappe Material Farbe Zinc die-cast Weiß Polyacetal Weiß r u Ablass Bezeichnung Material Bestell-Nr. HNBR AR10P-090S 3 Ventil 4 Filterelement Polyolefin AF10P-060S 5 Kolbenbaugruppe Polyacetal AR10P-150AS 6 O-Ring für Behälter NBR C1SFP-260S 7 Behälterbaugruppe Polycarbonat C1SF-A 8 Drehknopf Polyacetal AR12P-030 AF + AR Pos.
PAGE 7
AW20-B bis AW60-B Serie AW20K-B bis AW60K-B Serie Konstruktion AW20(K)-B AW60(K)-B AW30(K)-B/AW40(K)-B o o o EIN w w y q w y q AUS EIN y q AUS EIN u r t i AUS u r t i r e Ablass t AW20K-B bis AW60K-B Ablass (Filter-Regler mit Rückstrommechanismus) A-A u 10 A i P U K SMC SH OC t o L A Ablass Stückliste Pos.
PAGE 8
Filter-Regler mit Rückstrommechanismus Serie AW20K-B bis AW60K-B Funktionsprinzip (Filter-Regler mit Rückstrommechanismus) AC AW20K-B bis AW60K-B A-A w AF + AR + AL A C AW + AL O t o L A Eingangsdruck (IN) Druck in der Membrankammer Eingangsdruck (IN) e e q q AF + AFM + AR Druck in der Membrankammer AF + AR w w EIN AUS EIN AUS (Eingangsdruck) (Ausgangsdruck) (Eingangsdruck) (Ausgangsdruck) Abb. 1 Normal Anbauteil r r AW + AFM SH Abb.
PAGE 9
Serie Serie Serie AW10-A AW20-B bis AW60-B AW20K-B bis AW60K-B Abmessungen AW20(K)-B J J T N A M U Befestigungselement (Option) S S Befestigungselement (Option) S F B P2 Abmessungen für Schalttafeleinbau Y A W AUS Ablass EIN Z Blechdicke AW10-A: max.
PAGE 10
AW10-A Filter-Regler Serie AW20-B bis AW60-B Filter-Regler mit Rückstrommechanismus Serie AW20K-B bis AW60K-B digitaler Druckschalter rundes Manometer J Gewindeart/Rc,G: ø 10-Steckverbindung Gewindeart/NPT: ø 3/8"-Steckverbindung AW30(K)-B bis AW60(K)-B Schlüsselweite 17 Ablassventil mit Schlauchtülle Schlüsselweite 17 1/4 B B B Mit Ablass ohne Ventilfunktion Schlüsselweite 17 1/4 Schlauchtülle verwendbarer Schlauch: T0604 1/4 AW + AFM Abmessungen Metallbehälter mit Füllstandsanzeige, mit
