Instruction Manual

Version:A/0 Page 13 of 18
Spire Corp.
Http://www.spirepower.com & Http://www.spirecoolers.com
Http://www.spire-corp.com
P
IN1 PIN13

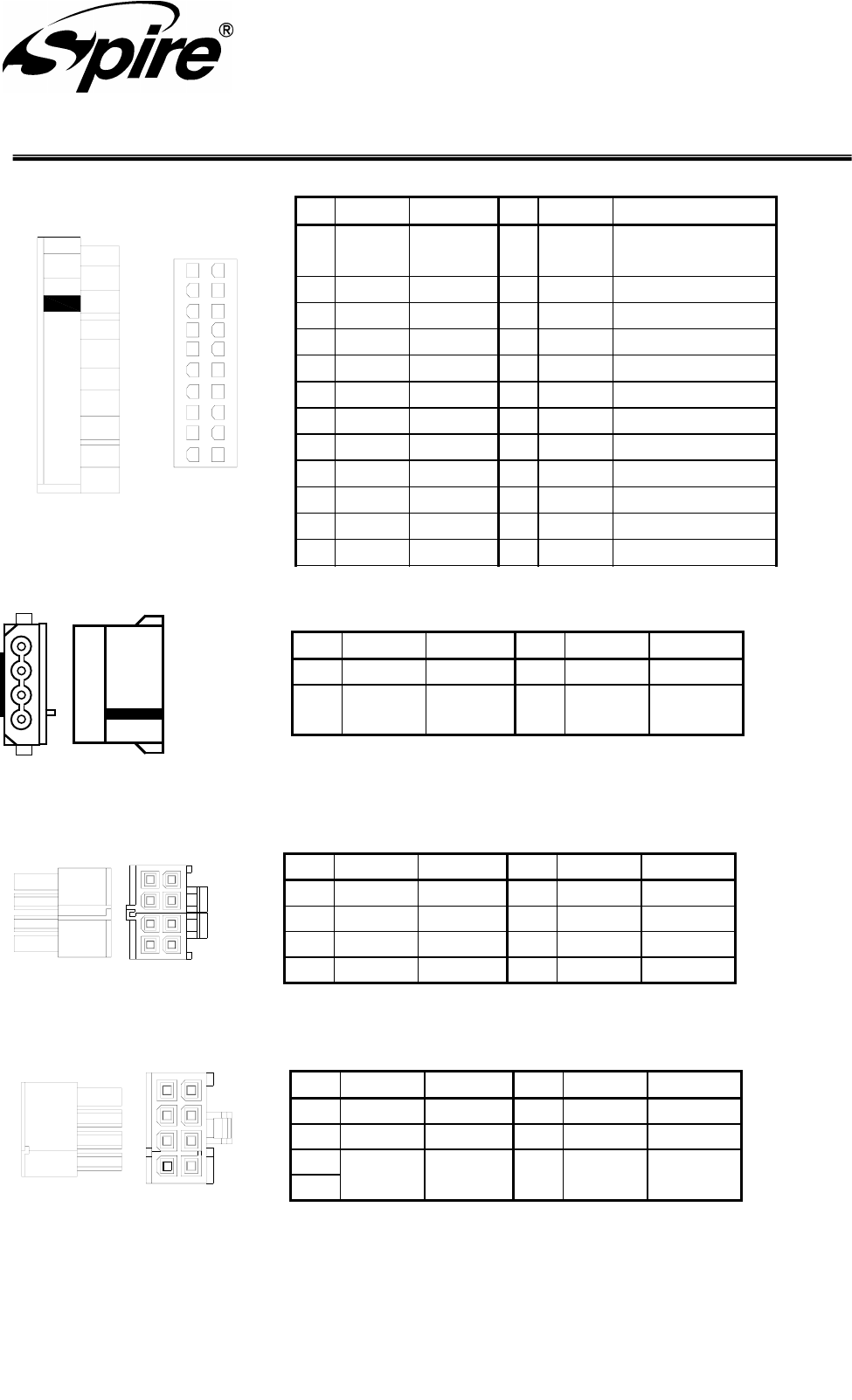

3.2 DC Connector Pin Description
1
2
3
4
5
6
7
8
Pin Color Signal Pin Color Signal
1 Red +5VDC 3 Black COM
2 Black COM 4 Yellow
+12VDC
Pin Color Signal Pin Color Signal
1 Black COM 5 Yellow +12VDC
2 Black COM 6 Yellow +12VDC
3 Black COM 7 Yellow +12VDC
4 Black COM 8 Yellow +12VDC
Pin Color Signal Pin Color Signal
1 Yellow +12VDC 5 Black COM
2 Yellow +12VDC 6 Black COM
3 Yellow +12VDC 7 Black COM
4 Black COM 8 Black COM
1
2
3
4
Pin Color Signal Pin Color Signal
1 Orange +3.3VDC 13
Orange
Brown
+3.3VDC
+3.3V default sense
2 Orange +3.3VDC 14 Blue -12VDC
3 Black COM 15 Black COM
4 Red +5VDC 16 Green PS_ON/OFF
5 Black COM 17 Black COM
6 Red +5VDC 18 Black COM
7 Black COM 19 Black COM
8 Gray PWR_OK 20
9 Purple +5VSB 21 Red +5VDC
10 Yellow +12VDC 22 Red +5VDC
11 Yellow +12VDC 23 Red +5VDC
12 Orange +3.3VDC 24 Black COM
