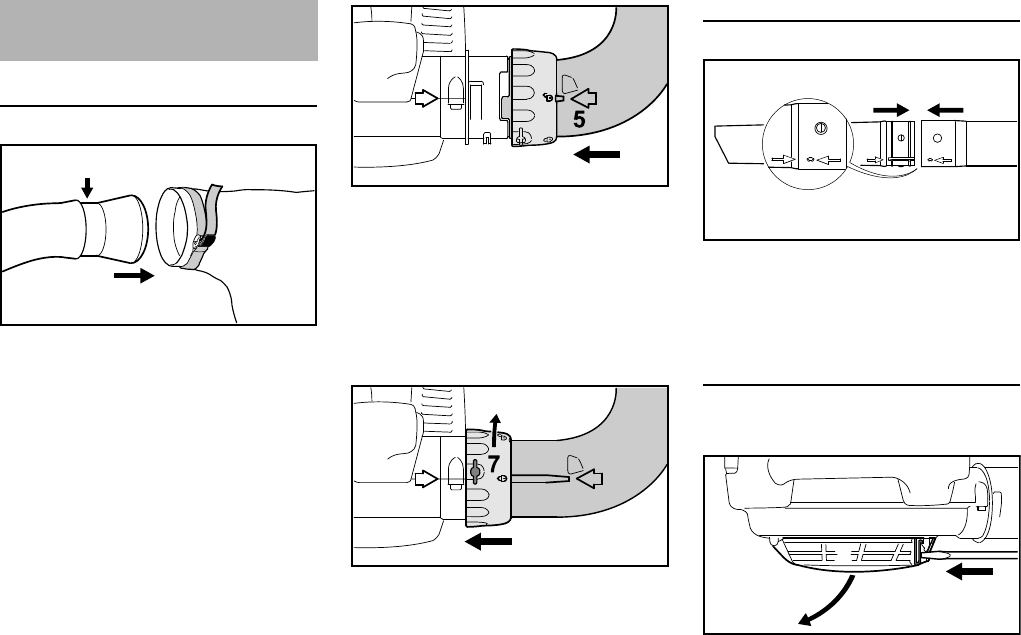

Montaje del codo
N Meta el codo (1) en la bolsa
recolectora (2) hasta la marca
(flecha pequeña).
N Apriete la banda (3) en la bolsa
recolectora y empuje hacia abajo la
lengüeta (4).
INDICACIÓN
Asegúrese que la cremallera en la bolsa
recolectora está cerrada.
N Alinee las flechas (5).
N Coloque la tuerca de unión con el
símbolo ‚ alineado con las
flechas.
N Empuje el codo en la muesca del
tubo corto de la caja del
soplador (6) hasta el tope.
N Empuje la tuerca de unión (7) sobre
el tubo corto de la caja del soplador
hasta el tope.
N Gire la tuerca de unión (7) en el
sentido de la flecha hasta que el
símbolo ƒ esté alineado con las
flechas – la tuerca de unión emite
un ruido al engancharse en su
lugar.
Armado del tubo de aspiración
N Alinee las flechas en el tubo de
aspiración y en el tubo de
extensión. Júntelos y sujételos en
su lugar.
Instalación del tubo de aspiración
N Apague el motor.
N Meta un destornillador en la
lengüeta (1), empújela para
desenganchar la rejilla de
admisión (2) y abra la rejilla de
admisión.
Armado de la picadora
aspiradora
4
295BA058 KN
3
2
1
5
296BA021 KN
6
8
296BA022 KN
295BA080 KN
1
2
269BA030 KN
