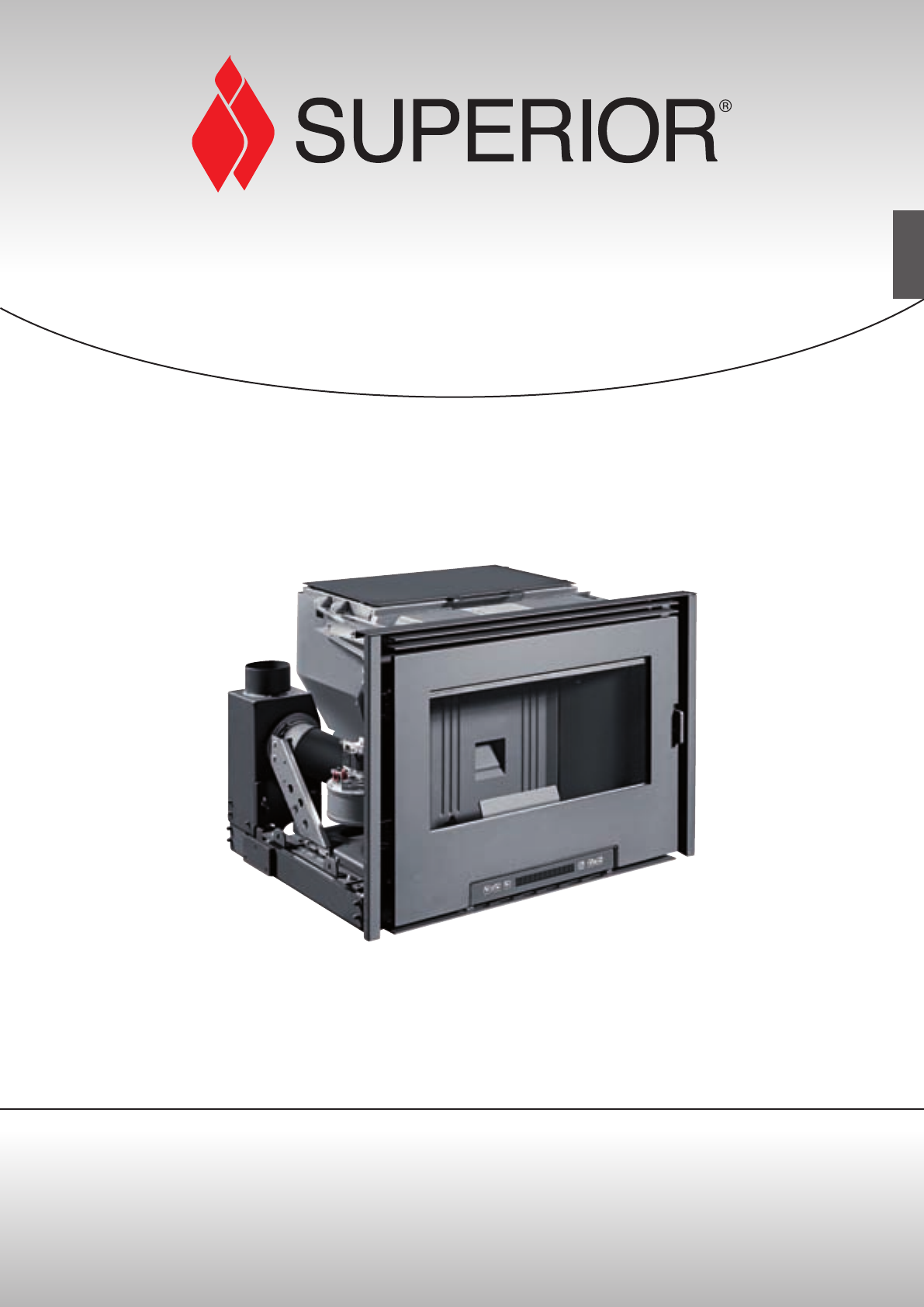

SCP 7 INSTALLATIE-, GEBRUIKS- EN ONDERHOUDSVOORSCHRIFTEN Deze handleiding maakt een wezenlijk deel uit van het product.
Beste klant, Wij danken u dat u gekozen heeft voor één van onze producten, die het resultaat zijn van jarenlange ervaring en continu onderzoek, bedoeld om voor wat betreft veiligheid, betrouwbaarheid en prestaties een superieur product te kunnen bieden. DT2010001-01 Dit boekje bevat informatie en advies voor een veilig en efficiënt gebruik van uw product. Nederlands BELANGRIJKE AANWIJZINGEN DT2010208-08 • Dit boekje is opgesteld door de fabrikant en maakt een wezenlijk deel uit van het product.
INHOUDSOPGAVE DT2010187-00 Titel 1.
1.0 ALGEMENE VOORSCHRIFTEN DT2010216-05 Controleer of alle hieronder vermelde onderdelen overeenstemmen met de installatie van uw product. Fig.
DT2010024-02 1.1 Schoorsteen of enkel rookkanaal Fig. 2 MIN 3,5 m Het rookgaskanaal moet voldoen aan de volgende vereisten: -- aan de voorschriften voldoen die gelden op de plaats waar het product geïnstalleerd wordt; -- aangepast zijn aan het brandstofproduct, waterbestendig, passend geïsoleerd, gemaakt van corrosiebestendig materiaal (rook) en bestand zijn tegen mechanische belasting; -- er mag slechts één product, open haard of afzuigkap op aangesloten zijn (fig.
DT2010025-03 Nederlands 1.3 Schoorsteen Fig. 7 Fig. 8 B B B* De schoorsteen is een onderdeel dat bovenop de schoorsteen geplaatst is en dat dient om de verbrandingsgassen makkelijker in de atmosfeer te verspreiden.
DT2010539-03 1.4 Buitenluchtaanvoer De luchtaanvoer moet: -- een totale vrije doorsnede hebben gelijk aan of groter dan de afmetingen die in de paragraaf “TECHNISCHE GEGEVENS” vermeld zijn; -- beschermd worden door een rooster of een andere geschikte bescherming, mits de voorgeschreven minimum doorsnede niet verkleind wordt; -- zo geplaatst worden dat er geen verstopping mogelijk is.
ddGasproduct van type B zijn niet toegestaan (zie de voorschriften die op de plaats van installatie gelden). ddHet is verboden het product gelijktijdig met gemeenschappelijke ventilatiesystemen (met of zonder extractie) of andere product te gebruiken zoals: geforceerde ventilatiesystemen of andere verwarmingssystemen met gebruik van ventilatie voor luchtverversing.
DT2010229-05 1.9 Rookafvoerkanaal aaEen product is niet zoals andere products. De trek van de rook is geforceerd dankzij een ventilator die de druk in de verbrandingskamer • De bouw van het afvoerkanaal moet gedaan worden door vakmensen of gespecialiseerde bedrijven volgens hetgeen in deze handleiding vermeld is. • De afvoer moet altijd zodanig gerealiseerd worden dat periodieke reiniging mogelijk is zonder dat er onderdelen gedemonteerd hoeven te worden.
Nederlands T-stuk Het gebruik van een T-stuk maakt het mogelijk om de condens vermengd met roet die zich binnenin de pijp ophoopt op te vangen en staat de periodieke reiniging van het kanaal toe zonder dat de pijpen gedemonteerd hoeven te worden. Het T-stuk kan samen met de pijpen bij een erkende verkoper van de fabrikant gekocht worden.
• Controleer of de aansluiting op het rookkanaal zodanig uitgevoerd is dat er onder lichte druk een volledige afsluiting van de rookgassen is als het product in werking is. Fig. 18 AFSLUITFLENS • Controleer of de pijp niet te ver in het rookkanaal zit, dit kan een vernauwing bij de doorgang van de rookgassen creëren. aaVerzeker Nederlands u ervan dat alles volgens de regels van goed vakmanschap is geïnstalleerd.
DT2011821-00 Fig. 21 PLAFOND IN BRANDBAAR MATERIAAL • Voor de afmetingen van het ventilatierooster, verwijs naar de paragraaf “TECHNISCHE GEGEVENS”. aaEr dienen twee ventilatieroosters geplaatst te worden die niet BRANDBARE ELEMENTEN Het ventilatierooster dient om de lucht die zich in de kap bevindt naar buiten te laten stromen. Met het systeem van natuurlijke convectie komt er warme lucht uit het ventilatierooster.
DT2010027-02 1.16 Preventie van brand in huis Het installeren en het gebruik van het product moet gebeuren in overeenstemming met de aanwijzingen van de fabrikant en met inachtneming van de Europese en landelijke normen en de plaatselijke voorschriften.
Plafond BRANDBAAR PLAFOND: in geval van een brandbaar plafond R, dient u een plafondpaneel S aan te brengen in onbrandbaar materiaal met ten minste 8 cm warmte-isolerend materiaal. (fig. 25) De minimumafstand tussen het plafondpaneel S en de aansluiting op de schoorsteen moet 20 cm zijn. Fig. 25 S ONBRANDBAAR PLAFOND: de minimumafstand tussen het plafond en de aansluiting op de schoorsteen moet 20 cm zijn. (fig.
2.0 SPECIFICATIES EN TECHNISCHE GEGEVENS DT2012631-00 DT2012632-00 2.1 Specificaties DT2012633-00 2.
DT2012634-02 Nederlands 2.
DT1020503-00 2.5 Afmetingen product SCP 7 met pelletlade Fig. 28 21 6 55 Nederlands 49 35 49 68 Ø8 45 27,6 5 44 Afmetingen in cm DT1020504-00 2.6 Afmetingen product SCP 7 met sokkel Fig.
DT1020505-00 2.7 Afmetingen product SCP 7 met pelletlade Fig. 30 2,5 23 23,5 Ø 20 Nederlands 4 60 49 35 49 68 72 Ø8 45 27,6 5 44 Afmetingen in cm DT1020506-01 2.8 Afmetingen product SCP 7 met voorraadtank frontaal laden Fig.
DT2012122-00 2.9 Identificatiegegevens van het product Fig. 32 Nederlands Elk product kan geïdentificeerd worden aan de hand van een typeplaatje, waar het model en de prestaties van het product op vermeld zijn en een plaatje waar het serienummer op vermeld is. Beide plaatjes bevinden zich aan de rechterkant van het beweegbare gedeelte van het product en zijn enkel zichtbaar als dit eruit getrokken wordt.
Nederlands 3.0 BRANDSTOF DT2010233-04 Houtpellets zijn een brandstof die verkregen wordt dankzij het persen van houtzaagsel gewonnen uit bewerkingsrestanten en het omzetten van gedroogd natuurlijk hout. De typerende vorm van kleine cilinders wordt verkregen door middel van een draadtrekproces. Dankzij lignien, een natuurlijk bestanddeel, dat door het persen van de grondstof vrijkomt, krijgen de pellets consistentie, worden zij compact en hoeven zij niet met toevoegingen of lijm behandeld te worden.
DT2012277-00 Om ongelukken te voorkomen en om te voorkomen dat het product beschadigd wordt, worden hieronder enkele adviezen op een rijtje gezet: -- het uitpakken en installeren moet door minimaal twee personen gedaan worden; -- alle werkzaamheden om het product te verplaatsen moeten met geschikte werktuigen gedaan worden en volledig in naleving van de geldende normen op het gebied van de veiligheid; -- de stand van het verpakte product moet gehandhaafd worden zoals blijkt uit de aanwijzingen die verstrek
5.1 Het plaatsen van het product in de nis en de mantel DT2033610-00 Het product is ook ontworpen om bestaande product die niet langer werken in ere te herstellen of om ingezet te worden in reeds bestaande of nieuwe nissen.
Om een correcte toevoer en afvoer van de convectielucht in de installatieruimte te verzekeren, raden wij u aan de volgende richtlijnen nauwkeurig te volgen: -- de veiligheidsafstanden; -- de afstand van het product en de desbetreffende plaatsing ten opzichte van de nis en de eventuele mantel; -- de afmetingen van de openingen en de minimumdoorsnede die vereist is voor de toevoer en de afvoer van de convectielucht (zie de paragraaf “TECHNISCHE GEGEVENS”); -- het realiseren en het respecteren van de afmetinge
DT2012092-01 5.3 De basis vastmaken Nederlands Het product bestaat uit twee delen, één uitschuifbaar en één vast, waarop alle aansluitingen uitgevoerd dienen te worden: de rookgasafvoerleiding, de elektrische aansluiting en de eventuele externe thermostaat. Ga als volgt te werk nadatu uhet product uitgepakt heeft: -- verwijder de flensmoeren [A], twee per kant, die zich op het product bevinden (fig.
DT2012093-00 5.4 Elektrische aansluitingen en controlesystemen Fig. 39 1 2 Nederlands Stroomkabel (1) • Het product dient aangesloten te worden op een stopcontact van 230V 50Hz door middel van een stroomkabel (niet bijgeleverd) met passende diameter, aangesloten op het klemmenbord aan de achterkant van het vaste deel van het product. Als de aansluiting uitgevoerd is, maak de kabel vast met de haakbout die zich in de buurt van het klemmenbord bevindt en die daarvoor verwijderd is (fig. 39).
DT2012094-00 5.5 Installatie van een externe thermostaat Nederlands • Het product is ingesteld om aangesloten te worden op een externe omgevingsthermostaat (niet geleverd vanaf de fabrikant). • De thermostaat wordt aangesloten met behulp van een kabel van het type 2x0.5 mm2. Steek de geleiders in de twee onderste openingen op het klemmenbord dat ook voor de elektrische aansluiting wordt gebruikt en blokkeer ze (fig. 42). Fig. 42 7 Dit moet door erkende vakmensen gedaan worden.
DT2012281-00 5.7 De optionele sokkel SCP 7 installeren Plaats de sokkel [B] op de gekozen plaats. Houd hierbij rekening met de positie ervan ten opzichte van het blok en maak hem vast aan de vloer door gebruik te maken van de sokkel gaten [A] die zich in de poten bevinden. (fig. 44) Fig. 44 vermijden dat het product omkantelt en ervoor te zorgen dat het het gewicht ervan kan dragen.
Nederlands 6.0 GEBRUIK DT2012073-00 • Gebruik het product niet als kookproduct. • Verzeker u ervan dat er in de kamer waar het product geïnstalleerd wordt voldoende luchtverversing is (buitenluchtaanvoer). • Verzeker u ervan dat alle naden van de afvoer hermetisch afgedicht zijn met silicone (niet cementerend) dat bestand is tegen hitte (250°C) en of dit niet achteruitgegaan is. • Controleer regelmatig of de rookafvoer schoon is (of laat dit doen).
DT2012119-00 6.2 Het product met pellets vullen • Om het reservoir met pellets te vullen wordt geadviseerd om een hoekje van de zak af te knippen en de zak in het reservoir te legen. Op die manier kan het product makkelijker gevuld worden en wordt vermeden dat er pellets op het product terechtkomen. Fig. 47 Fig. 48 Nederlands • Om toegang te krijgen tot het reservoir moet het product eruit getrokken worden. Zie de paragrafen “DE DEUR OPENDOEN” en “HET PRODUCT UITTREKKEN”.
DT2011650-01 6.3 Bedieningspaneel Nederlands -- De product is voorzien van een digitaal bedieningspaneel waarmee u de verschillende functies kunt bedienen. -- Als de product aangesloten is op het elektriciteitsnet maar niet in de werkingsmodus staat wordt op het display aan de linkerkant de huidige tijd weergegeven (voorbeeld 12:30) of de omgevingstemperatuur en op het display aan de rechterkant de aanduiding OFF.
DT2011652-01 6.5 Programmering 10:10 OFF De product gaat weer terug naar de beginweergave. Herhaal de hierboven vermelde handelingen voor elk menu dat u wilt programmeren. Voor het programmeren van elke functie zie de betreffende tabel. -- Door één keer op toets 4 te drukken gaat u terug naar het vorige menu.
DT2011643-01 6.6 Klok instellen De juiste instelling van de tijd is noodzakelijk om alle functies te kunnen gebruiken waarbij het gebruik van de klok voorzien is. Voor de instelling van de klok moeten de volgende waarden geprogrammeerd worden: dag, uren en minuten. Deze waarden worden op volgorde weergegeven door op de SET toets te drukken. Nederlands Beschrijving actie Displayweergave Houd toets 6 enkele seconden lang ingedrukt.
DAGPROGRAMMA DT2011654-01 Displayweergave Houd toets 6 enkele seconden lang ingedrukt. Doorloop met toets 5 en/of 6 het menu dat op het display verschijnt totdat de verschuivende aanduiding CHRONO INSTELL verschijnt. Bevestig dit door op de SET toets te drukken. CHRONO INSTELL Op het display wordt de verschuivende aanduiding DAG PROGRAM weergegeven. Bevestig dit door op de SET toets te drukken.
Beschrijving actie Displayweergave Nederlands Druk op toets 1 en/of 2 om de inschakeltijd van de eerste werkingscyclus in te stellen. Door elke druk op de toets gaat de waarde 10 minuten vooruit. Door de toetsen een paar seconden lang ingedrukt te houden wordt automatisch snel vooruit gegaan. Bevestig de ingestelde tijd door op de SET toets te drukken.
Displayweergave Het is mogelijk om de uitschakeltijd niet in te stellen door de aanduiding OFF te programmeren. De aanduiding OFF verschijnt tot aan het einde van de cyclus van 24 uur door de tijd met toets 1 en/of 2 te doorlopen. OFF STOP_WE PROGRAM 1 VRON DAGEN_WE AAN 1 Druk op toets 1 en/of 2 om de gewenste brandkracht tijdens de eerste werkingscyclus in te stellen. Bevestig de brandkracht door op de SET toets te drukken.
DT2011657-01 6.9 Zoemer inschakelen Met deze functie is het mogelijk om het geluidssignaal als er een beveiliging inschakelt in of uit te schakelen. Beschrijving actie Displayweergave Nederlands Houd toets 6 enkele seconden lang ingedrukt. Doorloop met toets 5 en/of 6 het menu dat op het display verschijnt totdat de verschuivende aanduiding ZOEMER INSCHAK verschijnt. Bevestig dit door op de SET toets te drukken.
DT2012491-00 6.12 Energy Saving Wordt de ENERGY SAVING modus geactiveerd dan wordt de inschakeling en de automatische doving van het product geactiveerd op temperatuurwaarden die met de STOP en START functies door de gebruiker ingesteld zijn. Als de omgevingstemperatuur tijdens de werking op brandkrachtniveau 1 blijft stijgen totdat de bij de STOP functie ingestelde waarde bereikt wordt (bijvoorbeeld +2°C ten opzichte van de geprogrammeerde temperatuur) dooft het product en gaat in de wachtstand staan.
DT2012308-00 6.13 Aansteken en normale werking Wanneer het reservoir voor de eerste keer gevuld wordt, moet de vijzel de tijd krijgen om zich te vullen; tijdens deze fase worden de pellets niet in de verbrandingskamer verspreid en is het heel waarschijnlijk dat de eerste aansteekpoging mislukt (zie de tabel “BRANDKORF LEGEN”). Alvorens het product aan te steken herinneren wij u eraan om de volgende punten te controleren: Nederlands aaControleer of de stekker in het stopcontact gestoken is.
MISLUKTE ONTSTEKING DT2012619-00 Displayweergave Als tijdens de startfase de aanduiding GEEN ONTSTEK op het display weergegeven wordt (de alarmzoemer, indien ingesteld, schakelt in) dan betekent dat, dat de rooktemperatuursensor bij de afvoer geen stijging van de temperatuur waarneemt, teken dat het verbrandingsproces niet gestart is. Dan gaat de product dus in alarm. In UURSTELLER GEHEUGEN van “PARAMETER MENU”, wel registreed E7 tussen de laatste alarmen.
NORMALE WERKING DT2011662-01 Nederlands Beschrijving actie Displayweergave Als de ontstekingscyclus op positieve wijze doorstaan is, stabiliseert de product zich in de normale werkingsmodus. Op het rechterdisplay verschijnt het ingestelde brandkrachtniveau: P1, P2, P3, P4. Op het linkerdisplay wordt de tijd of de omgevingstemperatuur weergegeven. (Zie de paragraaf “MODUS DISPLAY”). Tijdens de normale werking is het mogelijk om de brandkracht en de omgevingstemperatuur te regelen.
BUFFER THERMOSTAT DT2012621-01 Beschrijving actie Displayweergave De werking van de externe thermostaat is afhankelijk van de instelling van de temperatuur van het product. Om de externe thermostaat te activeren: -- Stel de gewenste omgevingstemperatuur op de externe thermostaat in. -- Stel de maximum waarde van 30°C op het product in.
STROOMONDERBREKING DT2012623-00 Beschrijving actie Displayweergave Nederlands Het kan gebeuren dat tijdens de werking de stroom uitvalt. Daarbij moet onderscheid gemaakt worden tussen: -- Stroomuitval tijdens START FASE I of START FASE II. -- Stroomuitval tijdens de werking zonder instellingen van de chronothermostaat. -- Stroomuitval tijdens de werking met instellingen van de chronothermostaat. Stroomuitval tijdens START FASE I of START FASE II.
SERVICE DT2040098-00 Beschrijving actie Displayweergave Als de 2000 bedrijfsuren van de product bereikt worden verschijnt, als de product uit is, de aanduiding “SERVICE” op het display afgewisseld door de aanduiding “OFF”. Het moment van eventueel geprogrammeerd onderhoud aan het product wordt dus gesignaleerd. SERVICE Nederlands WAT TE DOEN: -- Bel het technische servicecetrum. DT2011646-00 6.
ONDERDRUK ROOKGASKAMER Nederlands Beschrijving actie DT2012624-00 Displayweergave De drukschakelaar is aangesloten op de rookgasafvoerleiding. Deze dient om de inwendige onderdruk in de leiding te controleren zodat de product op een volkomen veilige manier gebruikt kan worden.
ROOKGASTEMPERATUURSENSOR Beschrijving actie DT2012626-00 Displayweergave e4 Als de stekkerverbinding van de sensor tijdelijk en/of per ongeluk uit zijn behuizing loslaat of als de stekkerverbinding niet goed op de elektronische kaart geplaatst is, schakelt het alarm in. -- Op het display verschijnt de verschuivende aanduiding E8 en de tijd of de temperatuur op basis van de begininstellingen. -- Het akoestische alarm weerklinkt (indien ingesteld).
ONVERWACHT UITDOVEN Beschrijving actie DT2012655-00 Displayweergave -- Op de display verschijnt de aanduiding E7. Nederlands Dit betekent dat de rookgastemperatuur tijdens de werking onder de minimum werkingstemperatuur gedaald is. -- Het akoestische alarm weerklinkt (indien ingesteld). e7 WAT TE DOEN: -- Schakel de product uit door toets 4 even ingedrukt te houden. -- Het akoestische alarm wordt onderbroken. -- Controleer de hoeveelheid pellets in het reservoir en vul het reservoir indien nodig bij.
ENCODER DT2012680-00 Beschrijving actie Displayweergave -- Op de display verschijnt de aanduiding E12. e12 De slechte werkign van de encoder wordt gemeld. -- Het akoestische alarm weerklinkt (indien ingesteld). Nederlands WAT TE DOEN: -- Schakel de product uit door toets 4 even ingedrukt te houden. -- Het akoestische alarm wordt onderbroken. -- Bel het technische servicecentrum. DT2012629-00 6.
DT2012117-00 6.18 Het product uittrekken Nederlands Het product is ontworpen om “als een schuif” uitgetrokken te worden om toegang te krijgen tot de achterkant van het product om onderhoudswerkzaamheden en/of herstellingen uit te voeren. Het product is uitgerust met een veiligheidssysteem dat onvoorziene bewegingen vermijdt. Fig. 52 Om het product eruit te trekken moet de KOUDE HANDGREEP [A] gebruikt worden die standaard geleverd wordt.
7.0 ONDERHOUD DT2012365-00 De routineonderhoudswerkzaamheden moeten beschouwd worden als verplichte werkzaamheden die uitgevoerd moeten worden voor een goede en efficiënte werking van het product. Als deze werkzaamheden niet volgens de voorgeschreven frequenties uitgevoerd worden is het mogelijk dat de prestaties van het product achteruitgaan. De fabrikant kan niet aansprakelijk gesteld worden voor achteruitgang van het product of storingen in de werking ervan als dit het gevolg is van slecht onderhoud.
DT2012367-00 7.2 Verbrandingskamer schoonmaken Fig. 55 1 3 Nederlands De verbrandingskamer moet wekelijks schoongemaakt worden waarbij als volgt te werk gegaan moet worden: -- verwijder de brandkorf; -- draai de snelkoppelingen naar voren om de inwendige plaat vrij te maken; -- hef hem een beetje op om hem los te maken uit de onderste gleuf.
7.4 De geverfde metalen delen schoonmaken DT2010061-03 Om de geverfde metalen delen van het product te reinigen kunt u het beste een zachte, vochtige doek gebruiken. ddReinig de metalen delen nooit met alcohol, verdunners, producten op basis van petroleum (zoals benzine), aceton of andere ontvettende of schuurmiddelen. Nederlands In geval er producten zoals hierboven beschreven worden gebruikt kan de fabrikant niet aansprakelijk gesteld worden voor eventuele schade die hierdoor veroorzaakt wordt.
DT2010096-03 7.
8.0 BELANGRIJKSTE STORINGEN (in grijs operaties voor de gebruiker) DT2012630-01 aaSommige van de hieronder vermelde problemen kunnen opgelost worden door de aanwijzingen op te volgen. Alle handelingen mogen uitsluitend gebeuren bij volledig afgekoeld product en nadat de stekker uit het stopcontact genomen is. werkzaamheden binnen de bekleding uit te voeren of problemen in de brandkamer op te lossen.
Probleem Nederlands E9 ONTSTEKINGSFOUT E7 ONVERWACHT UITDOVEN E4 GRENS TEMPERATUUR Oorzak Oplossing Reservoir leeg. Vul het reservoir. Brandkorf niet schoongemaakt. Zie paragraaf “BRANDKORF EN BRANDKORFSTANDAARD SCHOONMAKEN”). Werkingstemperatuur niet bereikt. Zie paragraaf “BRANDKORF EN BRANDKORFSTANDAARD SCHOONMAKEN”). Elektronische kaart defect. Vervang de elektronische kaart (gebruik alleen originele reserveonderdelen). Kaars defect.
E6 SCHROEF BEVEILIG E3 THERMISCH BEVEILIG E10 P4 KAMERTEMPERATUUR SENSOR E12 ENCODER Oorzak Oplossing Schroef defect. Vervang de schroef reserveonderdelen). (gebruik alleen originele Elektronische kaart defect. Vervang de elektronische kaart (gebruik alleen originele reserveonderdelen). Verkeerde instelling van de parameters. Controleer de juiste instelling van de parameters. Afvoer verstopt. Maak de rookgasafvoer schoon. Pellet tank temperatuur hoog.
Nederlands REFERENTIENORMEN DT2010209-05 EN 14785 �������������������������������������Huishoudelijke ruimteverwarmingsproduct gestookt met geperst hout – Eisen en beproevingsmethoden. EN 832 �����������������������������������������Thermische eigenschappen van gebouwen – Berekening van het energiegebruik voor verwarming – Woningen en woongebouwen. UNI 10683 �����������������������������������Warmtegeneratoren gestookt met hout of andere vaste biobrandstoffen - Installatie-eisen.
Nederlands H072012NL2 / DT2001113 – 01 57
GARANTIE Nederlands Uw Superior product geniet een garantie van 2 jaar op alle fabricage fouten en dit vanaf de datum van aankoop en in die mate dat het gebruik in overeenstemming is met de gebruiksaanwijzing. Uw kasticket of de factuur met vermelding van de datum van aankoop is uw garantiebewijs. Deze garantie beperkt zich tot de herstelling of vervanging van de onderdelen die gebreken vertonen bij normaal gebruik.
Serienummer van het product dat in geval van aanvragen om service aan het technische servicecentrum doorgegeven moet worden. Distributeur exclusif pour le Benelux: SAEY Home & Garden www.s-hg.com H072012NL2 / DT2001113 - Rev.
