Het ventilatierooster dient om de lucht die zich in de kap bevindt naar
buiten te laten stromen.
Met het systeem van natuurlijke convectie komt er warme lucht uit
het ventilatierooster. Daarom moet een veiligheidsafstand behouden
worden van brandbare materialen, zoals brandbare plafonds of muren,
balken, meubels, gordijnen, enz. Het ventilatierooster dient geplaatst te
worden op een veiligheidsafstand van minstens 50 cm van het plafond
en minstens 30 cm aan de zijkant.
•Voor de afmetingen van het ventilatierooster, verwijs naar de paragraaf
“TECHNISCHE GEGEVENS”.
a Er dienen twee ventilatieroosters geplaatst te worden die niet
gesloten kunnen worden en die niet op het blok aangesloten
zijn om de warme lucht af te voeren die zich aan de binnenkant
van het wandpaneel bevindt.
a Als het plafond hoger is dan 3 meter, dan dienen er op
het schoorsteenpaneel op 30 cm van het plafond twee
ventilatieroosters geplaatst te worden die NIET AFSLUITBAAR
zijn om de lucht af te voeren.
DT2011821-00

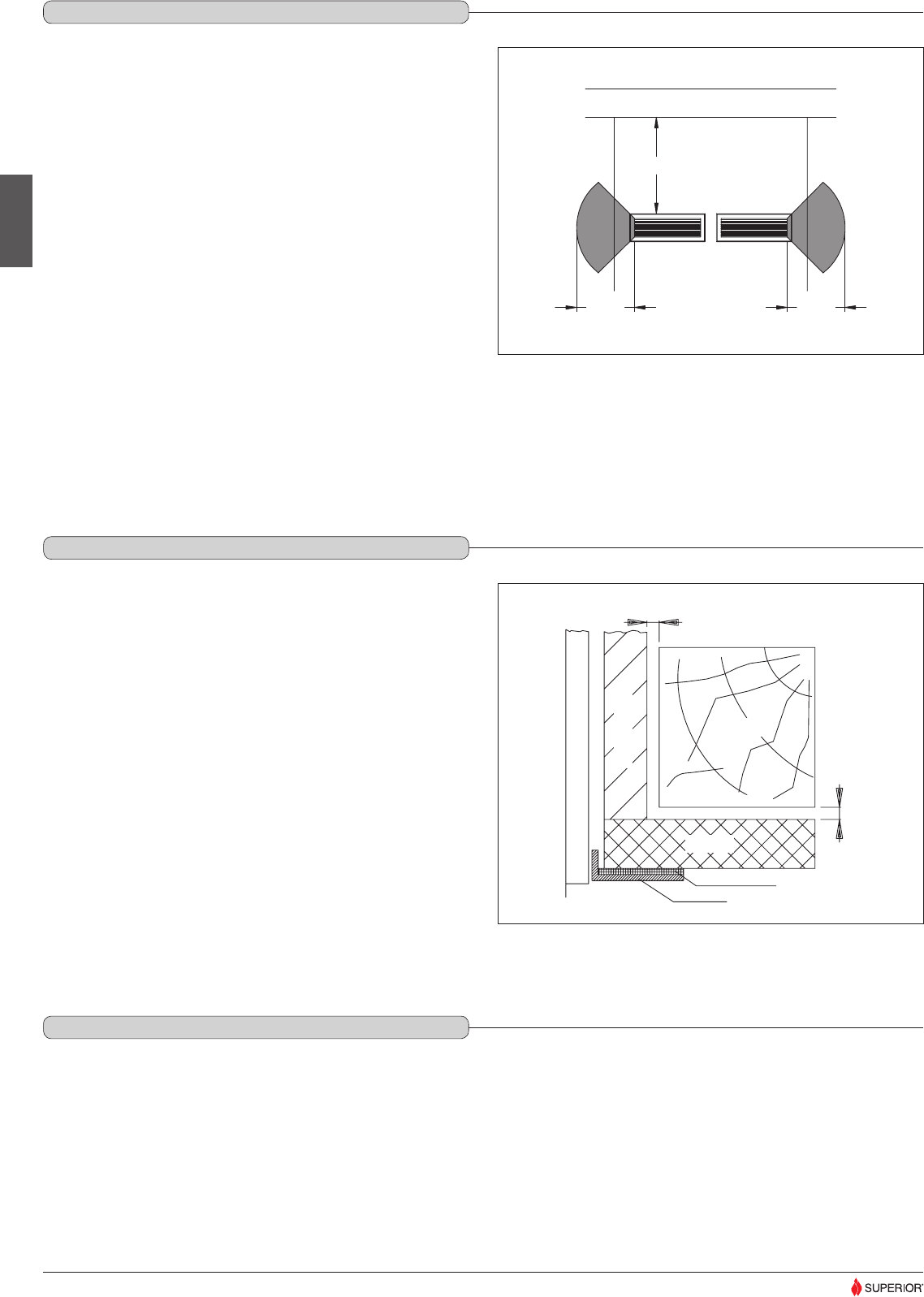

1.12 VENTILATIEROOSTER
PLAFOND IN BRANDBAAR MATERIAAL
BRANDBARE ELEMENTEN BRANDBARE ELEMENTEN
50 cm
30 cm30 cm
Fig. 21
Op de mantel kunnen afwerkingen in hout aangebracht worden, bv.
sierbalken.
De sierbalken MOETEN:
- buiten het stralingsgebied geplaatst worden;
- zelfdragend zijn;
- op 1 cm van de mantel of het verwarmende deel geplaatst worden.
a Het dilatatiestuk is een keramische vezel die de mantel
thermisch moet isoleren van de metalen blokstructuur.
DT2010178-00
1.13 BESCHERMING SIERBALK
1 cm
Dilatatiestuk
Haard
1 cm
Draagas
Kap of mantel
Sierbalk
Mantel
Fig. 22
Er moet een stopcontact van 230 V 50 Hz voorzien worden in de muur achter het blok.
Volgens de wet dient het product uitgerust te worden met een aarding en een aardlekschakelaar.
a Controleer of de elektrische voedingskabel in zijn uiteindelijke positie niet in aanraking komt met warme onderdelen.
DT2010179-01
1.14 STROOMVOORZIENING
H072012NL2 / DT2001113 – 01
