Het installeren en het gebruik van het product moet gebeuren in overeenstemming met de aanwijzingen van de fabrikant en met inachtneming van
de Europese en landelijke normen en de plaatselijke voorschriften.
a Als een rookafvoerpijp door een muur of een plafond loopt moeten er speciale installatiemethoden toegepast worden (bescherming,
thermische isolatie, afstanden ten opzichte van hittegevoelige materialen enz.). Zie de paragraaf “AANSLUITING OP DE SCHOORSTEEN”.
•Er wordt bovendien geadviseerd om alle voorwerpen van brandbaar of brandbaar materiaal uit het stralingsgebied van de vuurhaard te houden en
in ieder geval op minstens 80 cm afstand van de vuurkern.
•Voor andere aspecten van verantwoord stoken zie de paragraaf “MINIMUM VEILIGHEIDSAFSTANDEN” en “AANSLUITING OP DE SCHOORSTEEN”.
•De rookafvoerpijp, de schoorsteen, de schoorsteen en de verse luchtaanvoer moeten altijd vrij van verstoppingen en schoon zijn en moeten
geregeld nagekeken worden (minstens twee keer) tijdens het seizoen, vanaf de eerste keer aansteken van het product en tijdens het gebruik ervan.
Wanneer het product gedurende een bepaalde periode niet werd gebruikt, is het raadzaam om eerst het bovenstaande te controleren. Neem voor
meer informatie contact op met een schoorsteenveger.
•Gebruik alleen geadviseerde brandstoffen (zie het hoofdstuk “BRANDSTOF”).
DT2010027-02

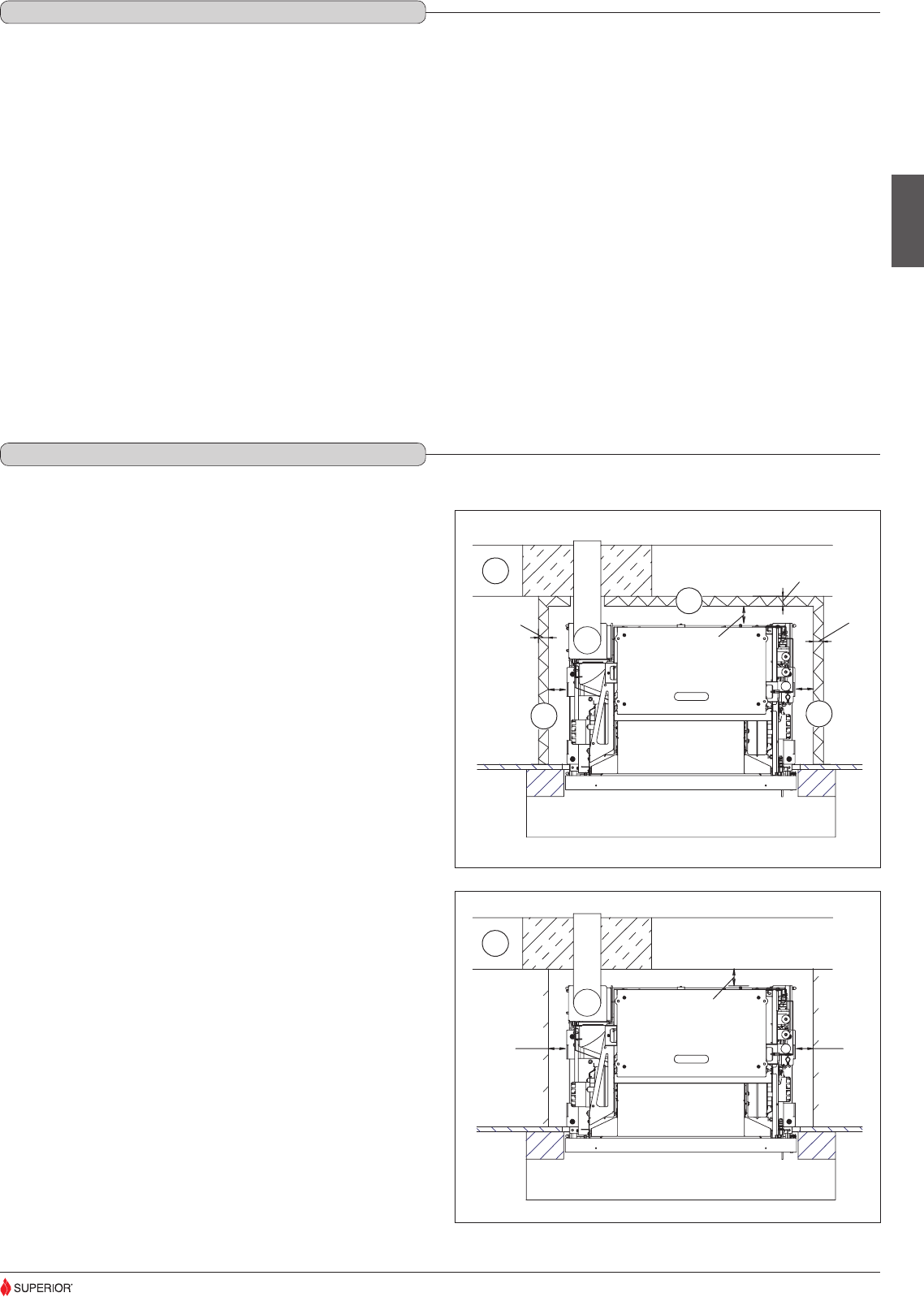

1.16 PREVENTIE VAN BRAND IN HUIS
Muren
BRANDBARE MUREN: de installatie van het product naast brandbare
muren P is toegestaan als er een geschikte bescherming aangebracht
wordt in een isolerend materiaal dat niet brandbaar is.
Om het product te isoleren en de mantel correct te installeren, plaats
een wandpaneel vervaardigd uit materiaal dat niet brandbaar is (bv.
gipsplaat), waarbij u tussen het paneel en de brandbare muur P een
laag warmte-isolerend materiaal L van 3 cm plaatst.
Laat steeds een tussenruimte van 5 cm tussen het product en het
wandpaneel. (g. 23).
ONBRANDBARE MUREN: laat steeds een tussenruimte van 5 cm
tussen het product en de muur Q. (g. 24)
DT2012404-00
1.15 MINIMUM VEILIGHEIDSAFSTANDEN
5
5
5
3
3
3
P
L
L
L
5 5
Q
5
Fig. 23
Fig. 24
