Plafond

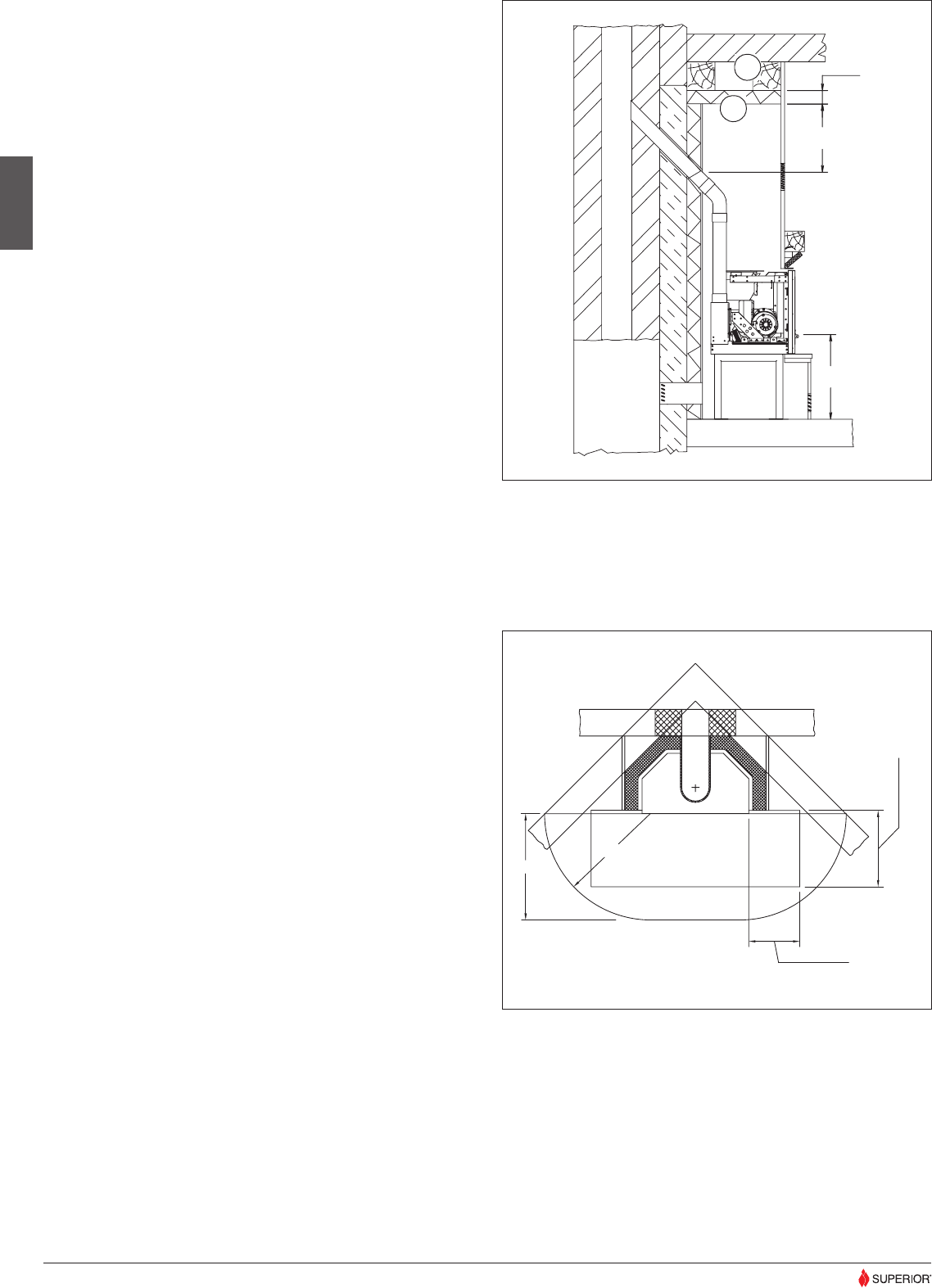

BRANDBAAR PLAFOND: in geval van een brandbaar plafond R, dient u
een plafondpaneel S aan te brengen in onbrandbaar materiaal met ten
minste 8 cm warmte-isolerend materiaal. (g. 25)
De minimumafstand tussen het plafondpaneel S en de aansluiting op de
schoorsteen moet 20 cm zijn.
ONBRANDBAAR PLAFOND: de minimumafstand tussen het plafond en
de aansluiting op de schoorsteen moet 20 cm zijn. (g. 25)
a Met minimumafstand van het plafond wordt de afstand
bedoeld tussen de aansluiting op de schoorsteen en alle
elementen die zich erboven bevinden (bv. sokkelbalken).
Vloer of bovenvloer
Als de vloer of de bovenvloer uit brandbaar materiaal bestaat, dan dient
deze beschermd te worden met een laag warmte-isolerend materiaal
van 3 cm.
Gevaarlijk gebied omwille van straling
Met stralingsgebied bedoelt men een gebied van 80 cm van de opening
van de vuurhaard, zowel vooraan als aan de zijkant. In dit gebied mag
zich geen enkel brandbaar voorwerp bevinden, zoals: dekens, gordijnen,
houten meubels, snuisterijen, brandbare vloeistoffen, materialen om
hout of brandhout aan te steken, enz.
a Het niet naleven van deze instructies kan brand veroorzaken!!!
Het omliggende gebied van de schoorsteen
Als de vloer rondom de open haard uit brandbaar materiaal bestaat, dan
moet deze beschermd worden met ONBRANDBAAR materiaal, ofwel
moet hij vervangen te worden door een vloer in onbrandbaar materiaal.
Dit gebied kan als volgt herkend worden.
•Aan de voorkant van de open haard “A” moet de vloer bedekt worden
over een afstand die gelijk is aan de hoogte “H” + 30 cm, en hoe dan
ook niet minder dan 50 cm.
•Aan de zijkant van de open haard “B” moet de vloer bedekt worden
over een afstand die gelijk is aan de hoogte “H” + 20 cm, en hoe dan
ook niet minder dan 30 cm (gemeten vanaf de interne hoek van de
opening van de open haard).
Voorbeeld: voor mantels met een hoogte van H = 38 cm (als er geen
gewapende betonplaat geplaatst is ,in geval van een vloer met beperkte
dwarsverdeling), bereikt u A = 68 cm en B = 58 cm.
a Met “H” wordt de hoogte van de vloer tot de onderzijde van
het glas bedoeld. (Zie g. 25)
B = H+20 cm
Bmin = 30 cm
A = H+30 cm
Amin = 50 cm
R80
80
Stralingsgebied
Vloerbescherming
Fig. 26
