Stroomkabel (1)
•Het product dient aangesloten te worden op een stopcontact van 230V
50Hz door middel van een stroomkabel (niet bijgeleverd) met passende
diameter, aangesloten op het klemmenbord aan de achterkant van het
vaste deel van het product. Als de aansluiting uitgevoerd is, maak de
kabel vast met de haakbout die zich in de buurt van het klemmenbord
bevindt en die daarvoor verwijderd is (g. 39).
•Het opgenomen vermogen is in de paragraaf “TECHNISCHE
GEGEVENS” vermeld.
a Het product moet op een deugdelijk geaard elektriciteitsnet
aangesloten worden.
a Controleer of de stroomkabel op de denitieve plaats niet in
aanraking komt met hete delen.
a Controleer of de stekker voor de elektrische aansluiting ook
na installatie van het product toegankelijk is.
Omgevingstemperatuursensor (3) aansluiten
•Op het moment van de installatie van het product is het noodzakelijk
om de bijgeleverde omgevingstemperatuursensor aan te sluiten op de
desbetreffende houder (g. 40). De sensor kan geplaatst worden zoals
getoond op guur 40 of de klem kan verwijderd worden en de bol kan
op een plaats aangebracht worden waar de omgevingstemperatuur
getrouwer waargenomen kan worden.
Drukmeetaansluiting (5)
•Het product is voorzien van een externe aansluiting voor het meten
van de onderdruk in de rookgasafvoerleiding. Deze controles moeten
door erkende vakmensen verricht worden op het moment dat het
product geïnstalleerd wordt of als er onderhoud aan gepleegd wordt
(g. 41).
Seriële aansluiting DB9 (6)
•Het product is voorzien van een seriële aansluiting DB9 die gebruikt
wordt om controles van de werking van het product te verrichten.
Deze controles moeten door erkende vakmensen verricht worden op
het moment dat het product geïnstalleerd wordt of als er onderhoud
aan gepleegd wordt (g. 41).
Beide controlesystemen bevinden zich onderaan rechts op het
uitschuifbare deel van het product, verborgen achter het onderste
rooster, dat verwijderd moet worden om ze te kunnen bereiken.
DT2012093-00

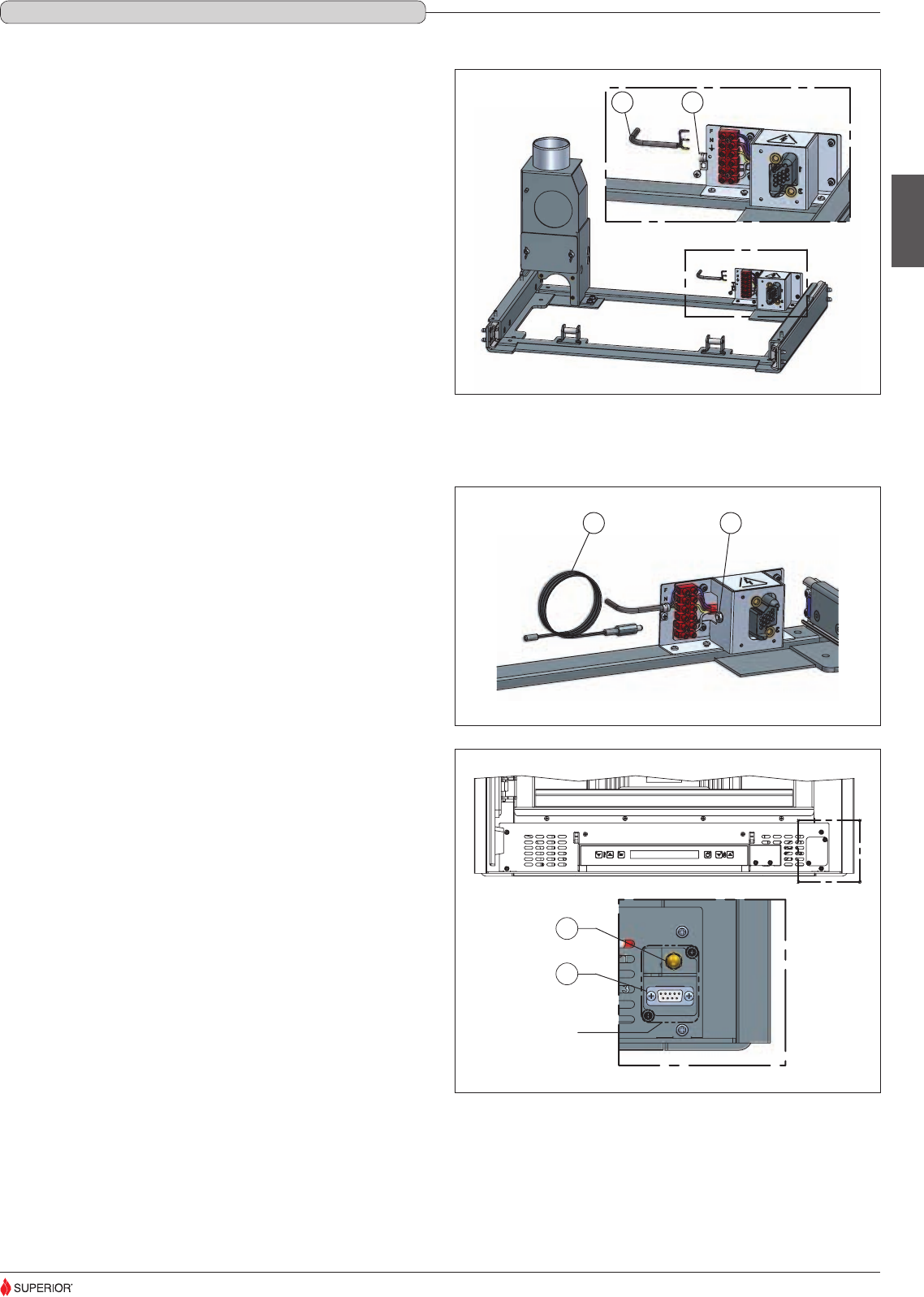

5.4 ELEKTRISCHE AANSLUITINGEN EN CONTROLESySTEMEN
1 2
Fig. 39
3
4
Fig. 40
1 Stroomkabel
2 Haakbout
3 Omgevingstemperatuursensor
4 Houder omgevingstemperatuursensor
5 Drukmeetaansluiting
6 Seriële aansluiting DB9
5
6
A
Fig. 41
