Operating Instructions and Installation Instructions

•Het product is ingesteld om aangesloten te worden op een externe
omgevingsthermostaat (niet geleverd vanaf de fabrikant).
•De thermostaat wordt aangesloten met behulp van een kabel van het
type 2x0.5 mm
2
. Steek de geleiders in de twee onderste openingen
op het klemmenbord dat ook voor de elektrische aansluiting wordt
gebruikt en blokkeer ze (g. 42).
Dit moet door erkende vakmensen gedaan worden.
a Om het even welk type omgevingsthermostaat mag gebruikt
worden bij de installatie. Controleer of de kabel in zijn
denitieve positie niet in contact komt met warme onderdelen.
Om de kamerthermostaat op de elektronische kaart aan te
sluiten moet u het elektrische schema bekijken.
a Houd er rekening mee dat het een schoon contact is (normaal
geopend) zonder vermogen. Er mag bijgevolg geen enkel
element onder spanning op aangesloten worden.
DT2012094-00

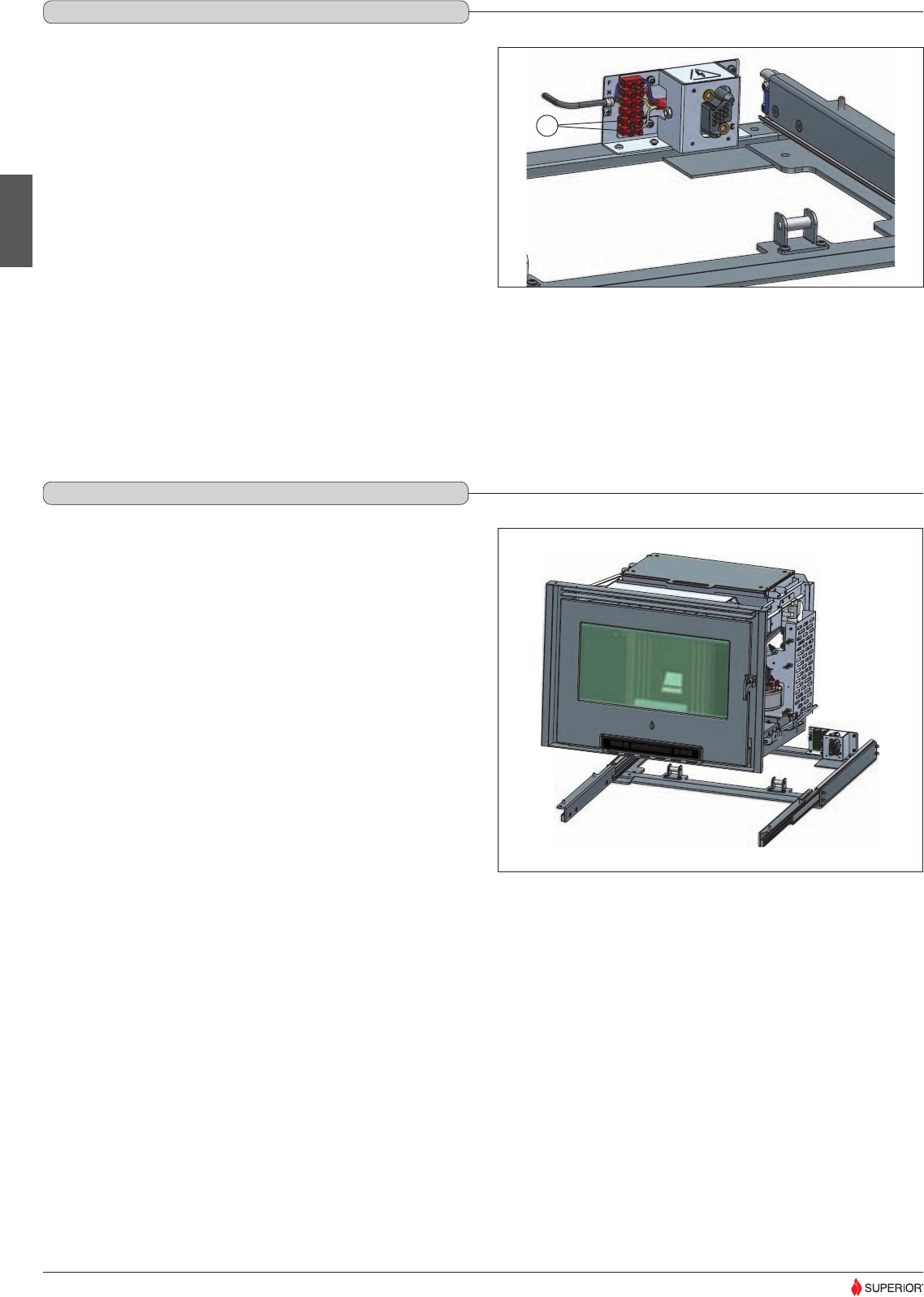

5.5 INSTALLATIE VAN EEN ExTERNE THERMOSTAAT
7
Fig. 42
Voer nu de laatste handelingen uit om de installatie te voltooien.
Controleer voor de laatste maal de tot nu toe uitgevoerde handelingen
en handel dan als volgt:
- trek de schuifgeleiders op de basis VOLLEDIG uit;
- steek de bijgeleverde hendels in de openingen die zich aan beide
kanten van het uitschuifbare gedeelte bevinden. Hef het op en breng
het VOORZICHTIG dichter bij de rails, terwijl u het product een beetje
schuin houdt met de rechterkant lager (g. 43);
- leg het product VOORZICHTIG op de schuifgeleiders, eerste de
rechterkant en daarna de linkerkant, waarbij u de pinnen op de
geleiders in de desbetreffende openingen op het uitschuifbare gedeelte
steekt. Om deze handeling gemakkelijker te maken bevinden er zich
openingen aan de rechterkant en kleine gaten aan de linkerkant;
- schroef de ensmoeren vast die u tijdens de beginfase van de
installatie verwijderd had en die de twee delen van het product aan
elkaar vastmaken (g. 43);
- controleer een paar keer of de schuifgeleiders vlot bewegen, dat er
geen blokkeringen zijn tijdens de sluiting en dat het product correct
vastgemaakt is, wat aangegeven wordt door een luide “klik”.
a Let tijdens de controle in het bijzonder op het feit of de
rookafvoer correct in de houder is geplaatst en of er geen
kabels zijn die een vlotte beweging in de weg staan. Als
de installatie correct is uitgevoerd, dan doen dergelijke
problemen zich niet voor.
DT2012096-00
5.6 HET UITSCHUIFBARE DEEL MONTEREN
7 Klemmen aansluiting externe thermostaat
Fig. 43
H072012NL2 / DT2001113 – 01
26
Nederlands
