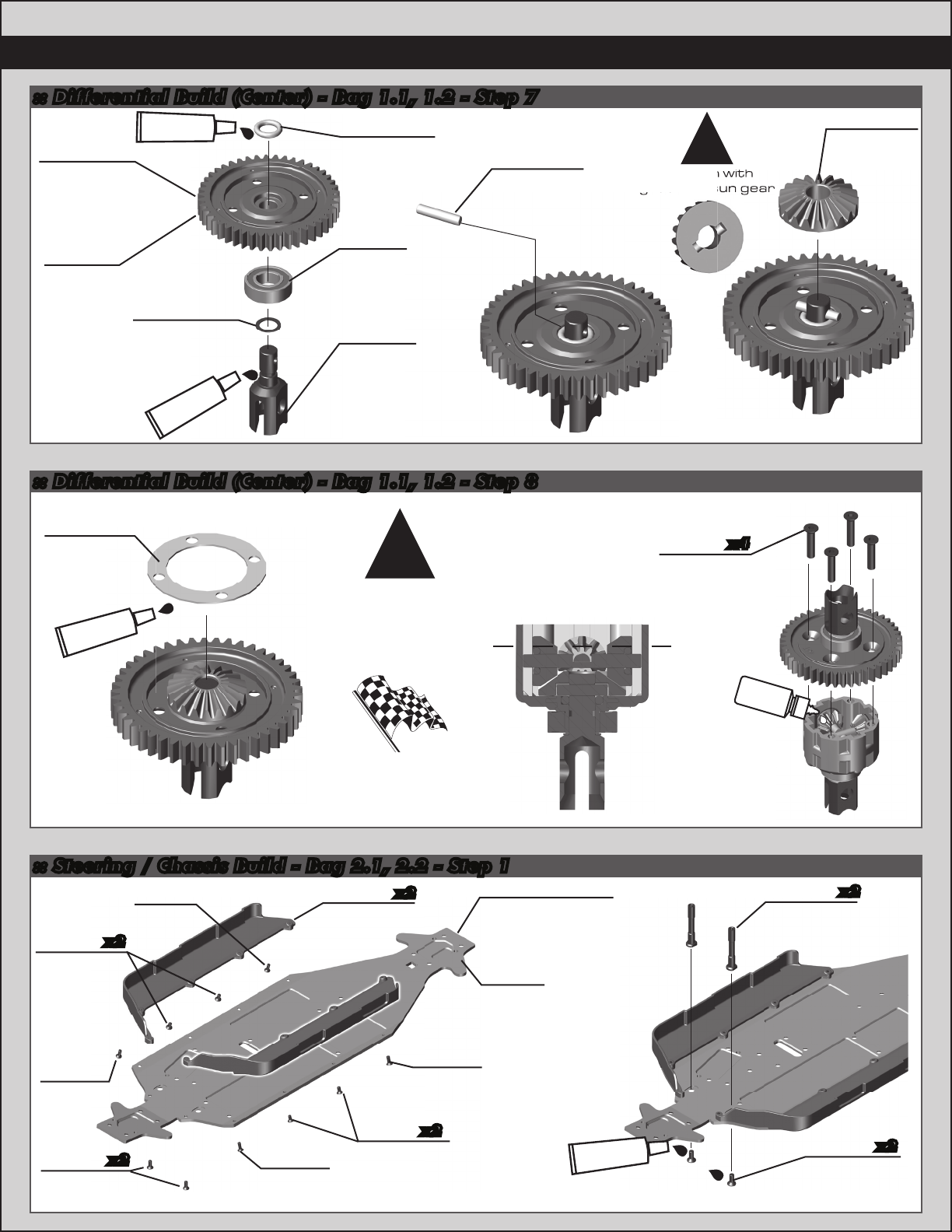

:: Steering / Chassis Build - Bag 2.1, 2.2 - Step 1
81091
Steering
Post
25201
3x8mm
FHCS
25201
3x8mm
FHCS
25201
3x8mm
FHCS
25201
3x8mm
FHCS
25201
3x8mm
FHCS
31541
3x6mm
FHCS
31541
3x6mm
FHCS
81262
4x10mm
FHCS
81001
Side
Guards
x2
x2
x2
x2
x2
x2
#1596
thread lock
81311
RC8T3e Chassis
(Electric, shown)
(not included)
81310
RC8T3
Chassis
(Nitro)
81386
Metal Spur
Gear, 46T
(Nitro)
:: Differential Build (Center) - Bag 1.1, 1.2 - Step 7
:: Differential Build (Center) - Bag 1.1, 1.2 - Step 8
Align pin with
groove in sun gear
!
89208
3x14mm
FHCS
x4
Racer’s Tip:
Fill diff above the cross
pins, below the planet
gears as shown.
Racer’s Tip:
Use black grease
(#6588) to coat
the Diff Gasket
before installation!
!
Align pin with
groove in sun gear
groove in sun gear
81384
Diff
Gasket
#6588
black grease
#6588
black grease
#6588
black grease
81380
Pin
2.5x12mm
81012
17mm
Outdrive,
Center Diff
81381
Diff Shim
6x8x0.20mm
91564
8x16x5
Bearing
81385
Outdrive
O-Ring
5.8x1.9mm
Center Diff Fluid:
10,000cst #5455
81389
Plastic Spur
Gear, 46T
(Electric,
shown)
81380
HTC Diff
Sun Gear,
20T
Diff Fluid
