4.2 Wahl der Außeneinheit/LNBs
> Es können sowohl Quatro- als auch Dual-Output-LNBs verwendet werden. Beachten
Sie den maximal möglichen Speisestrom gemäß der technischen Daten.
> Nicht geeignet sind Quatro-Switch-LNBs, Twin-LNBs und Single-LNBs..
4.3 Kabel
> Aufgrund der Verstärkung der Geräte können Sie trotz höherer Dämpfung auch dün-
nes, leicht handhabbares Kabel verwenden.
> Für die Verbindung des LNBs mit dem Multischalter bzw. der Komponenten unterein-
ander empfehlen wir die Verwendung von MULTIMEDIA-Kabel.
> Zur Verbindung des Multischalters mit den Antennensteckdosen empfehlen wir die
Verwendung von Mini-Koaxkabel.
> Um längere Kabelverbindungen zu den Antennensteckdosen herzustellen, verwenden
Sie bitte das dämpfungsarme Koaxkabel CoaxSat 2150.
> Verwenden Sie ausschließlich Crimpstecker oder Kompressionsstecker!
Dämpfung (dB/x Meter) einsetzbarer Kabeltypen

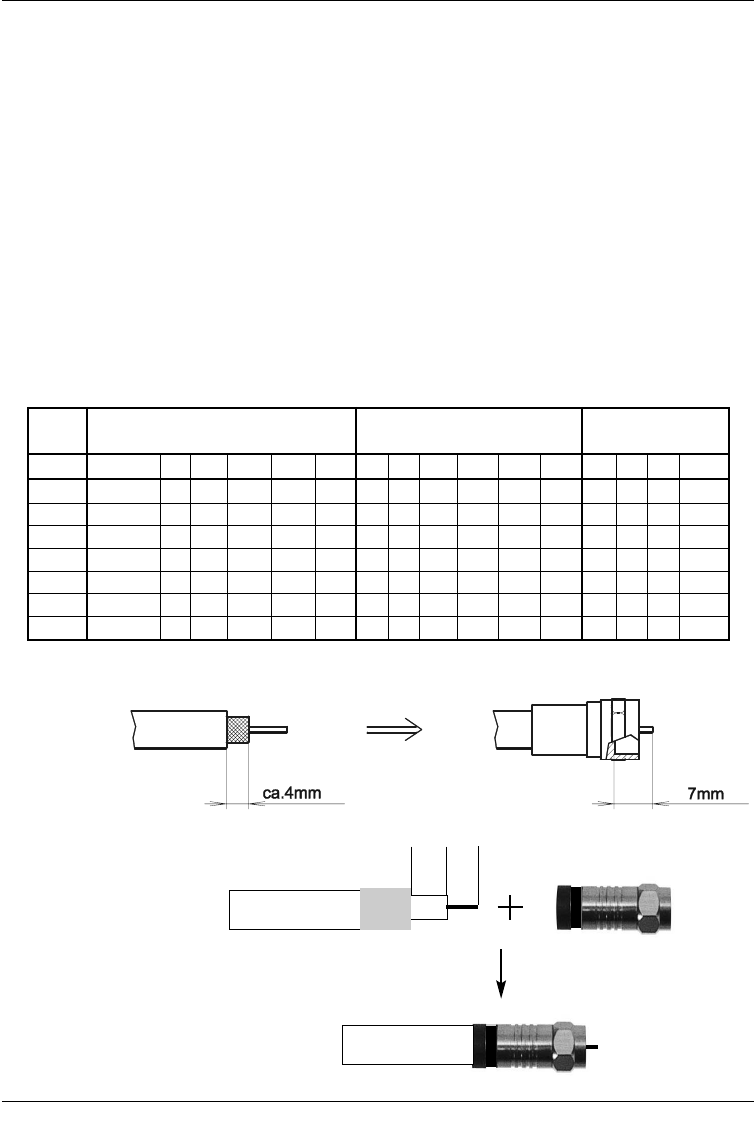

Kabel sind folgendermaßen abzuisolieren:
Typ CoaxSat 2150 (100 dB)
Mini-, Doppel-Mini-
Coaxsat 2150 (100 dB)
Multimedia 4 u. 5
dB bei MHz 100300800 1350 2050 2400 100450862 135017502250 100 300860 2150
10 m 0,5 1 1,8 2,5 3,3 3,6 0,7 1,8 2,6 3,3 3,9 4,5 0,7 1,4 2,6 4,3
20 m 0,9 1,9 3,7 5 6,7 7,2 1,4 3,6 5,1 6,6 7,8 9 1,4 2,8 5,2 8,6
30 m 1,4 2,9 5,5 7,5 10 10,8 2,2 5,3 7,7 10 11,6 13,6 2,1 4,2 7,8 12,9
40 m 1,8 3,8 7,3 10 13,3 14,4 2,9 7,1 10,3 13,3 15,4 18,1
50 m 2,3 4,8 9,2 12,5 16,7 18 3,6 8,9 12,9 16,6 19,3 22,7
60 m 2,7 5,8 11 15 20 21,6
70 m 3,2 6,7 12,917,5 23,3 25,2
5
8mm 7mm
Crimp-Stecker
Kompressionstecker
