Operation Manual

Kapitel 6: Graph-Tools
123
06TOOLS.DOC Texas Instruments Inc Revised: 23/06/97 12:53 Printed: 24/06/97 16:44 Page 123 of 26
DrInv
zeichnet die Umkehrung von Funktion, indem ihre
x
-Werte auf der y-Achse und ihre
y
-Werte auf der x-Achse gezeichnet werden.
DrInv
ist nur im Graph-Modus
Func
verfügbar.

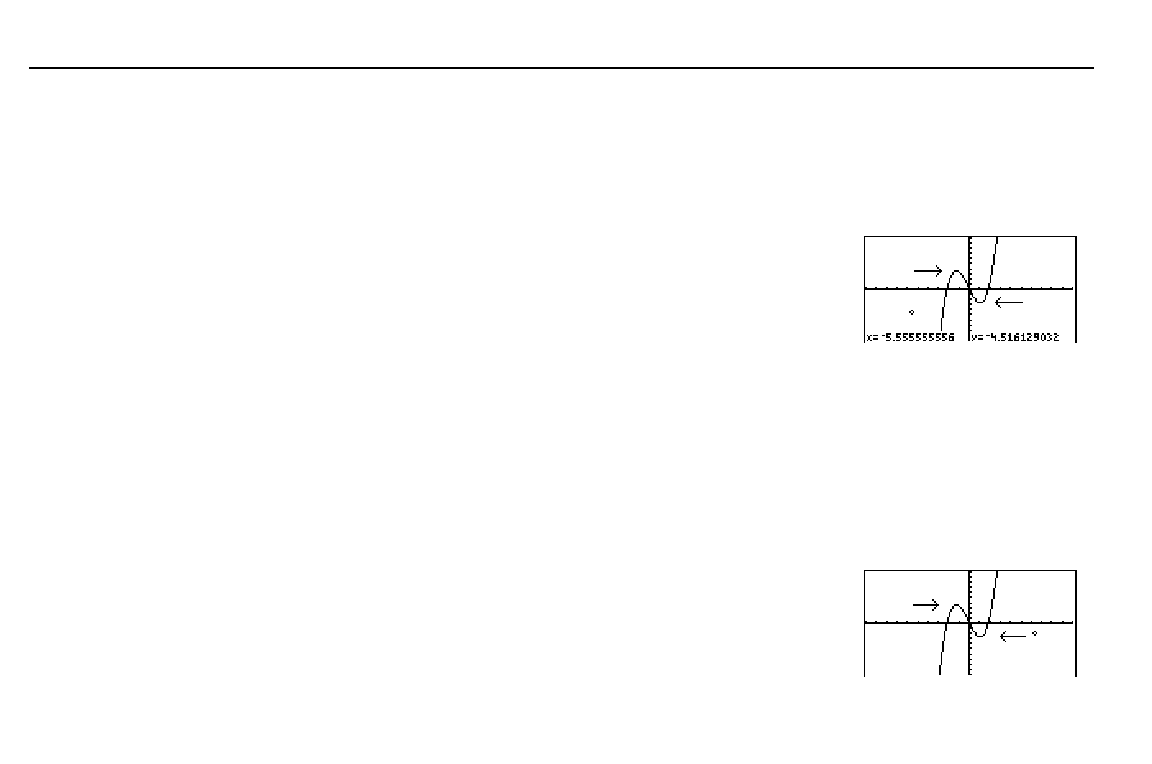

Zeichnen von Freihandpunkten, -linien und -kurven
1
Wählen Sie
PEN
aus dem Menü
GRAPH
DRAW
aus.
6 / '
/ '
2
Bewegen Sie den Cursor an die Position, an
der Sie mit dem Zeichnen beginnen möchten.
3
Schalten Sie den Stift ein.
4
Zeichnen Sie.
5
Schalten Sie den Stift aus.
" # ! $
b
" # ! $
b
Um weitere Punkte, Linien oder Kurven zu zeichnen, wiederholen Sie die Schritte 2 bis 5. Um
abzubrechen, drücken Sie
:
.
Hinzufügen von Text zu einem Graphen
Dieses Beispiel fügt der Zeichnung aus dem
PEN
-Beispiel von oben Text hinzu. Bevor Sie
beginnen, sollten Sie gegebenenfalls den gezeichneten Pfeil in einer Bildvariablen speichern
(siehe Seite 117).
1
Wählen Sie
TEXT
aus dem Menü
GRAPH
DRAW
aus. Der Text-Cursor wird angezeigt.
2
Bewegen Sie den Cursor an die Position, an
der Sie Text eingeben möchten. Text wird
unterhalb des Text-Cursors eingegeben.
6/ '
/ / /
&
" # ! $
Im Beispiel wird die Funktion
y(x)=x^3+.3x
2
N
4x ausgewählt.
Außerdem wurde
ZSTD
aus-
geführt.
Um eine Diagonale oder Kurve
zu zeichnen, schalten Sie den
Stift (PEN) ein, drücken Sie
b b
und
dann
! $
(oder
# "
usw.), und wieder-
holen Sie den Vorgang.
