Kapitel 10: Differentialgleichungsgraphen
155
10DIFFEQ.DOC Texas Instruments Inc Revised: 23/06/97 14:23 Printed: 24/06/97 17:20 Page 155 of 22

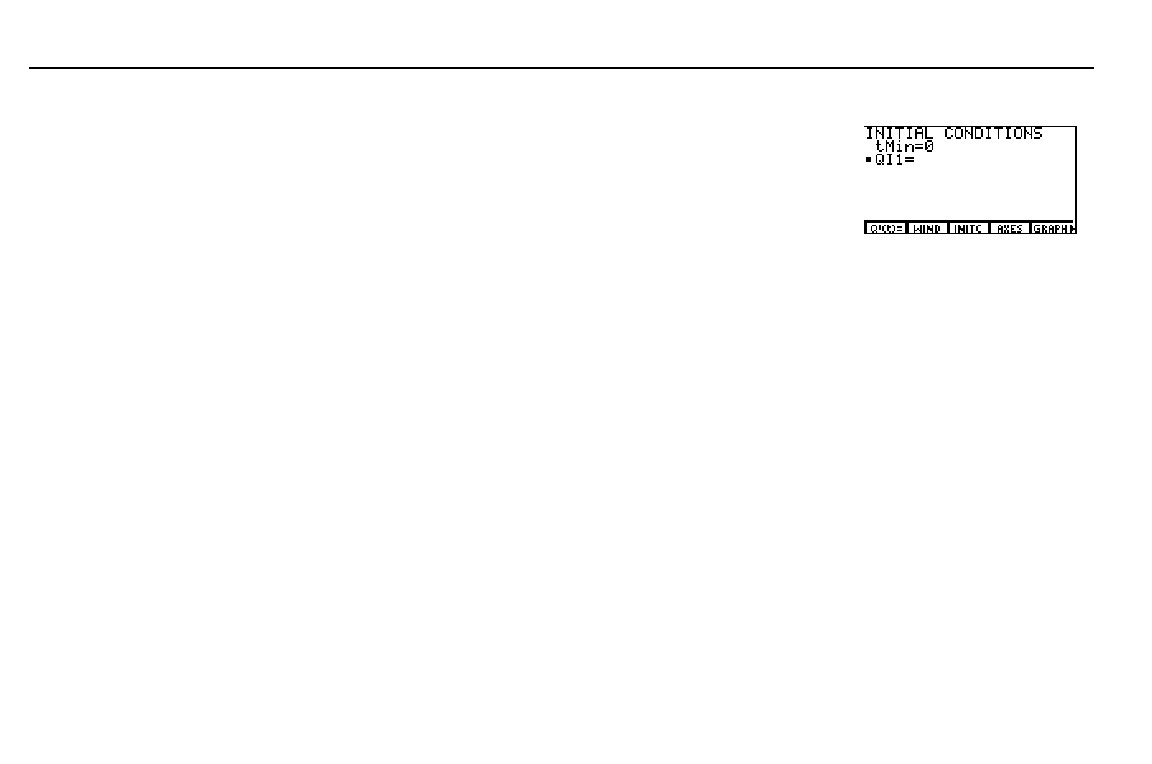

Einstellen der Anfangsbedingungen
Wählen Sie
INITC
aus dem Menü
GRAPH
aus (6 (), um den
Anfangsbedingungseditor anzuzeigen. In diesem Editor können Sie
für jede Gleichung 1. Ordnung im Gleichungseditor den
Anfangswert bei
t=tMin
einstellen.
tMin
ist der erste auszuwertende
t
-Wert.
Q[1
ist der Anfangswert für
Qn. Ein kleines Quadrat neben einer Anfangsbedingungsvariablen
zeigt an, daß für eine definierte Differentialgleichung ein Wert
erforderlich ist.
Sie können für die Anfangsbedingungen
tMin
und
Q[n einen Ausdruck, eine Liste oder einen
Listennamen eingeben. Wenn Sie einen Listennamen eingeben, werden die Elemente angezeigt,
wenn Sie b, # oder $ drücken.
♦ Wenn das Format
SlpFld
oder
DirFld
eingestellt ist, müssen Sie keine Anfangsbedingungen
angeben. In diesem Fall stellt sie der TI-86 automatisch ein und gibt das entsprechende Feld
zurück.
♦ Wenn das Format
FldOff
eingestellt ist, müssen Sie Anfangsbedingungen angeben.
Einstellen der Achsen
Um den Achseneditor anzuzeigen, wählen Sie im Graph-Modus
DifEq AXES
aus dem Menü
GRAPH
(6 )).
x=
weist eine Variable der x-Achse zu
y=
weist eine Variable der y-Achse zu
dTime=
gibt einen Zeitpunkt an (reelle Zahl)
fldRes=
(Auflösung) stellt die Anzahl der Zeilen ein (1 bis 25)
Anfangsbedingungsinformationen
sind in GDB- und PIC-Variablen
gespeichert.
