Kapitel 10: Differentialgleichungsgraphen
10DIFFEQ.DOC Texas Instruments Inc Revised: 23/06/97 14:23 Printed: 24/06/97 17:20 Page 164 of 22
Verfolgen (Tracen) einer Differentialgleichung
Um mit der Verfolgung zu beginnen, wählen Sie
TRACE
aus dem Menü
GRAPH
(6 / )).
Der Verfolgungs-Cursor steht auf der ersten Gleichung auf oder nahe bei
tPlot
(oder
tMin
, wenn
t
eine Achse ist).
Die am Fuß des Bildschirms angezeigten Verfolgungskoordinaten geben die Achseneinstellun-
gen wider. Bei
x=t
und
y=Q1
werden z.B.
t
und
Q1
angezeigt. Wenn
t
keine Achse ist, werden drei
Verfolgungswerte angezeigt. Wenn
t
eine Achse ist, werden nur
t
und die als y-Achse bezeichnete
Variable angezeigt.
Der Verfolgungs-Cursor bewegt sich in Schrittweiten
tStep
. Wenn Sie eine Gleichung verfolgen,
werden die Koordinaten aktualisiert und angezeigt. Wenn Sie den Cursor über den Bildschirm
hinaus bewegen, ändern sich die Koordinatenwerte am Fuß des Bildschirms entsprechend.
SchnellZoom ist im Graph-Modus
DifEq
verfügbar, Schwenken jedoch nicht.
Bewegen des Verfolgungs-Cursors auf einen t-Wert
Um den Verfolgungs-Cursor auf einen beliebigen gültigen
t
-Wert auf der aktuellen Gleichung zu
bewegen, geben Sie die Zahl ein. Wenn Sie die erste Ziffer eingeben, wird in der unteren linken
Ecke die Eingabeaufforderung
t=
angezeigt. Der eingegebene Wert muß für den aktuellen Graph-
Bildschirm gültig sein. Wenn Sie die Eingabe abgeschlossen haben, drücken Sie b, um den
Verfolgungs-Cursor erneut zu aktivieren.

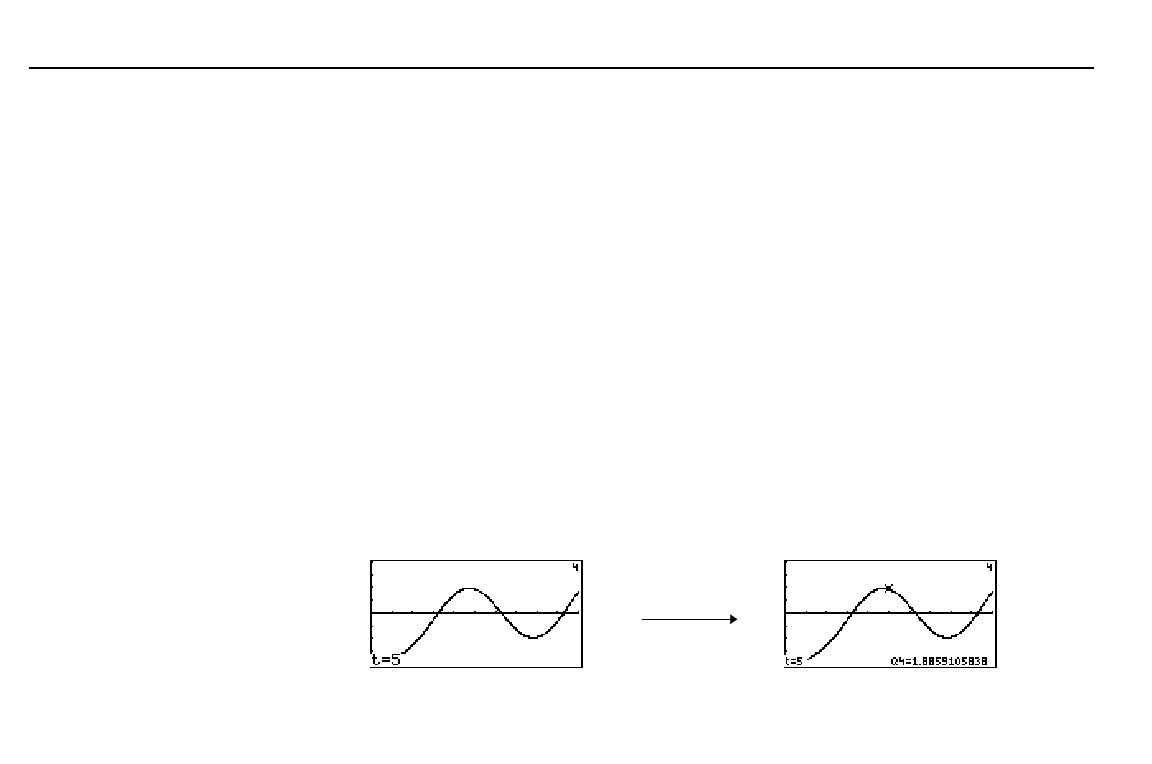

Werte für
t
und
Q
werden im
Graphen rechts angezeigt, da die
Graph-Achsen
x=t
und
y=Q
ausgewählt sind.
