Kapitel 14: Statistik
227
14STATS.DOC Statistics Texas Instruments Inc Revised: 23/06/97 16:41 Printed: 24/06/97 17:31 Page 227 of 18
¯
MBOX
(modifiziertes Box-Diagramm) zeichnet monovariable Daten wie das normale Box-
Diagramm, wobei jedoch die Punkte 1,5 ¹ Interquartilbereich unterhalb der Quartile liegen. (Der
Interquartilbereich ist definiert als die Differenz zwischen dem dritten Quartil
Q
3
und dem
ersten Quartil
Q
1
.) Diese Punkte werden unter Verwendung der ausgewählten Markierung
(
›
oder
+
oder ¦ ) einzeln unterhalb des Büschels gezeichnet.

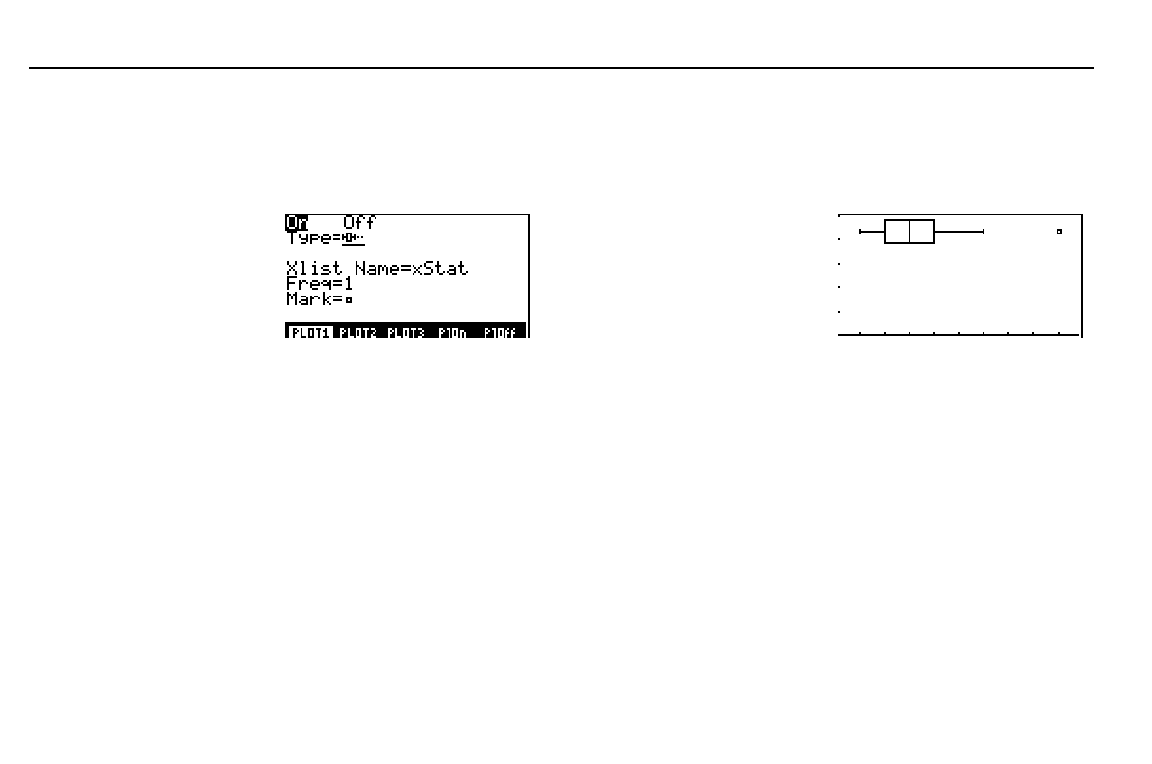

Für das Beispiel:
xStat={1 2 2 2.5 3 3.3 4 4 2 6 9
}
Fenstervariablenwerte werden
durch Auswählen von
ZDATA
aus
dem Menü
GRAPH ZOOM
eingestellt.
Sie können diese Punkte, die Ausreißer genannt werden, verfolgen. Wenn Ausreißer vorhanden
sind, zeigt das Ende jedes Büschels eine
x=
Eingabeaufforderung an. Wenn Ausreißer vorhanden
sind, werden am Ende jedes Büschels die Eingabeaufforderungen
xMin
und
xMax
angezeigt.
Q
1
,
Med
(Median) und
Q
3
definieren die Box.
Modifizierte Box-Diagramme werden unter Beachtung von
xMin
und
xMax
gezeichnet. Sie
ignorieren jedoch
yMin
und
yMax
. Werden zwei modifizierte Box-Diagramme gezeichnet, wird
das erste im oberen Teil und das zweite in der Mitte des Bildschirms gezeichnet. Werden drei
gezeichnet, wird das erste im oberen Teil, das zweite in der Mitte und das dritte im unteren Teil
gezeichnet.
Die an den Seiten der Box
herausragenden Linien werden
als Büschel bezeichnet.
