Operation Manual

Chapter 19: Anwendungen
301
19APPS.DOC Texas Instruments Inc Revised: 24/06/97 9:22 Printed: 25/06/97 8:39 Page 301 of 2019APPS.DOC Texas Instruments Inc Revised: 24/06/97 9:22 Printed: 25/06/97 8:39 Page 301 of 20

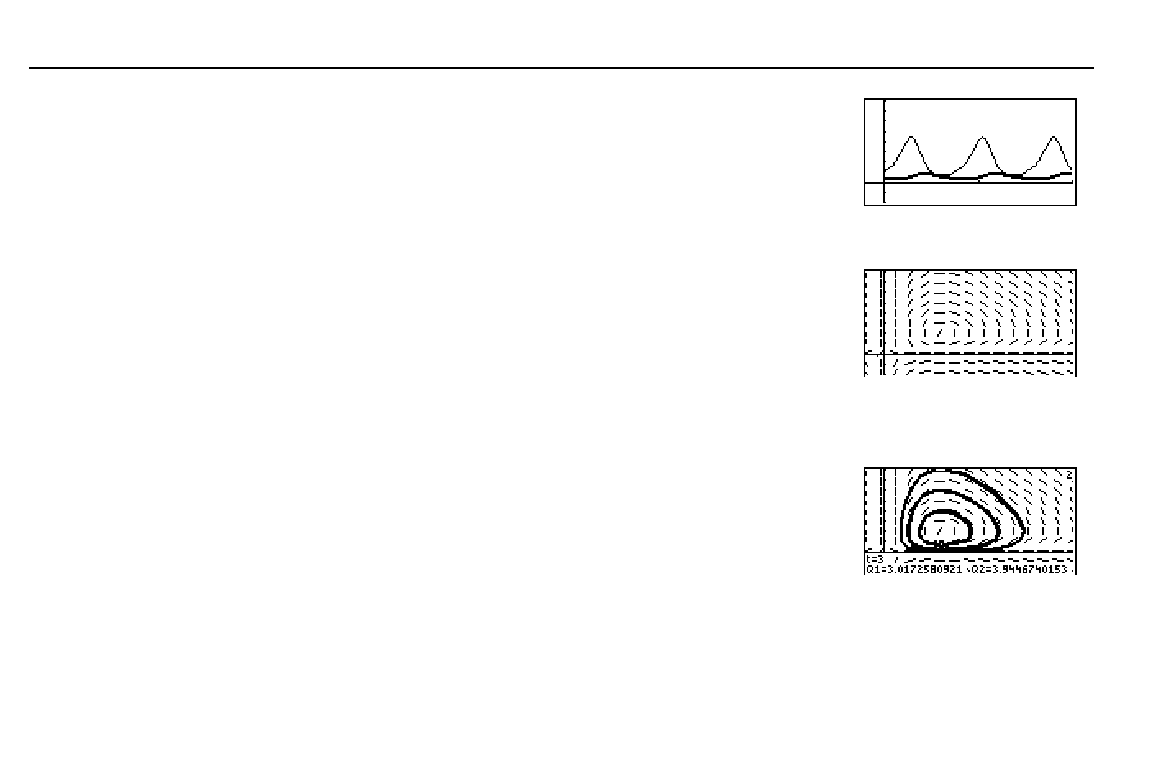

4 Wählen Sie
INITC
aus dem Menü
GRAPH
aus, und stellen Sie die
Anfangsbedingungen wie gezeigt ein:
tMin=0 Q[1=2 Q[2=5
5 Wählen Sie
GRAPH
aus dem Menü
GRAPH
aus, um den Graphen zu
zeichnen.
6 Um das Richtungsfeld der Phasenlösung anzuzeigen, wählen Sie
FORMT
aus dem
GRAPH
-Bildschirm,
und stellen Sie dann das Feldformat
DirFld
ein.
7 Wählen Sie
INITC
aus dem Menü
GRAPH
aus, und entfernen Sie die
Werte für
Q[1
und
Q[2
.
8 Wählen Sie
GRAPH
aus dem Menü
GRAPH
aus, um das
Richtungsfeld der Phasenlösung anzuzeigen.
9 Um eine Familie spezifischer Phasenlösungen oberhalb des Richtungsfelds anzuzeigen, wählen Sie
INITC
aus dem Menü
GRAPH
aus, und geben Sie dann Listen für
Q[1
und
Q[2
wie gezeigt ein.
Q[1={2,6,7} Q[2={6,12,18}
J Wählen Sie
TRACE
aus dem Menü
GRAPH
, um den Graphen mit
dem Verfolgungs-Cursor anzuzeigen.
K Runden Sie die Werte von
Q1
und
Q2
auf ganze Zahlen ab, und
drücken Sie
3
, um herauszufinden, wieviel Füchse und Hasen bei
t=3
leben. Wieviel Füchse und Hasen leben bei
t=6
? Bei
t=36
?
