PowerLan NS-6700 mini
13
NEDERLANDS

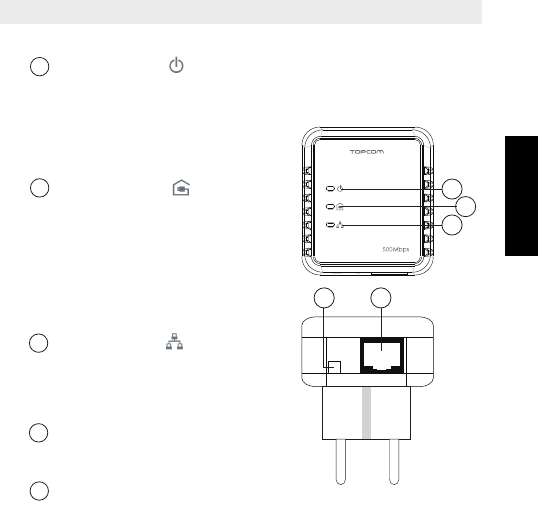

4 Omschrijving
Voedings-LED:
– Aan: normale werking
– Knipperen (0,5 seconde aan/0,5
seconde uit): in verbindingsmodus
– Traag knipperen (4 seconden aan/11
seconden uit): in stand-bymodus
(energiespaarfunctie)
Powerline-LED:
Geeft de kwaliteit weer van de
verbinding met andere Powerline
stekkers.
– Groen: uitstekende kwaliteit
– Oranje: goede kwaliteit
– Rood: slechte kwaliteit
De LED knippert tijdens de
gegevensoverdracht.
Ethernet-LED:
– Aan : succesvolle verbinding met een
andere toestel via een Ethernet-kabel.
De LED knippert tijdens de
gegevensoverdracht.
Ethernet-verbinding (RJ45):
Voor de verbinding met een extern
toestel via een Ethernet-kabel.
Knop voor reset/eenvoudige
verbinding
– Druk gedurende 2 seconden om de
verbindingssequentie
te starten.
– Druk gedurende 12 seconden om de fabrieksinstellingen te herstellen.
Hierbij wordt het netwerk wachtwoord volledig gewist
2
1
3
45
1
2
3
4
5
