Montażostrzywertykulatora
1.Załóżostrzenabęben(Rysunek14).
2.Załóżdużyelementdystansowy.
3.Podczasmontażunieprzekładajnadrugąstronęostrzy
nawalebębna.
Informacja:Wprzypadkuprzekręceniaużywane
ostrza(zaokrąglone)będąmieszaćsięzostrymi
końcamiostrzy,któreniesąużywane.Będzieto
powodowaćniezadowalającąwydajnośćjednostki
wertykulatora.Zawszeuważajpodczasdemontażu
ostrzywertykulatorazbębna.
4.Następneostrzezamontujprzekręconewprawotak,
abyindeksacyjnyotwórodniesienia(Rysunek14)był
przesuniętywzględemotworuwpierwszymostrzuo
jednączwartąwału.

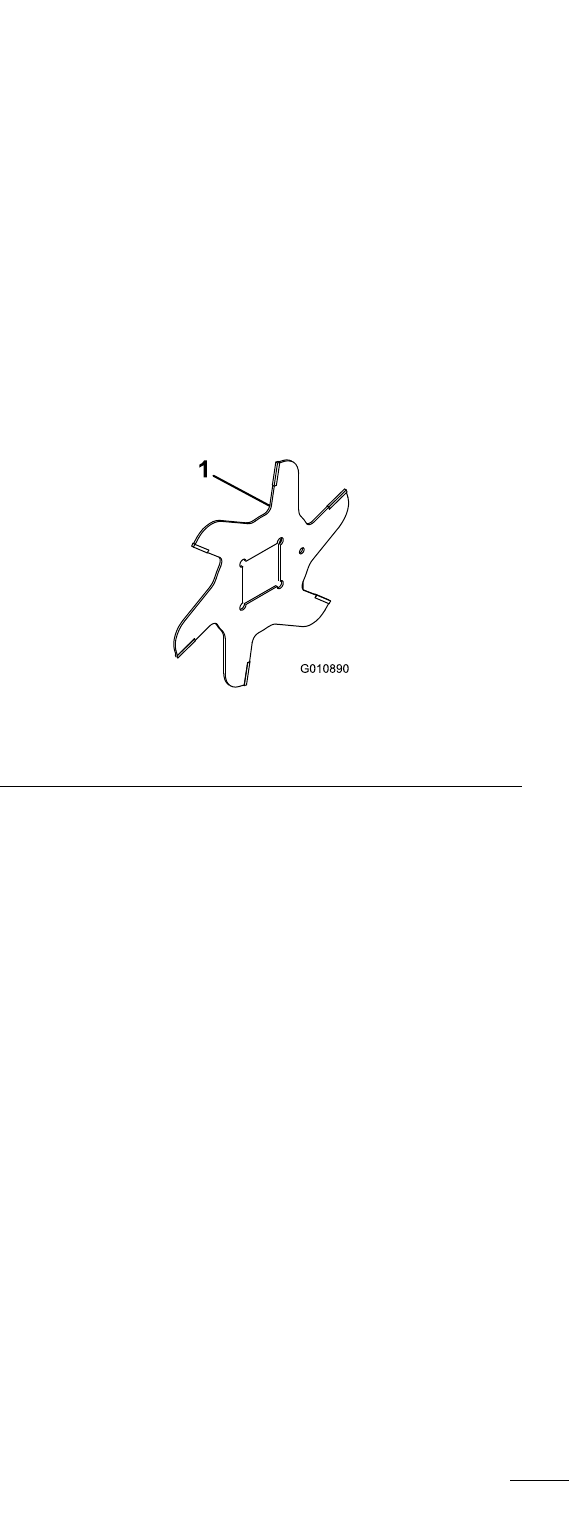

g010890
Rysunek14
1.Indeksacyjnyotwórreferencyjny
5.Nakładajwtensposóbkolejneelementydystansowei
ostrza,ażdozamontowaniacałegokompletuostrzy.
Informacja:Powłaściwymmontażuostrzabędą
rozmieszczonewsposóbprzypominającylinię
śrubową.
6.Załóżnawałmałyelementdystansowy.
7.PosmarujnakrętkęniebieskimpreparatemLoctite242.
Przykręćnakrętkęnawał(obrabianąstronąwkierunku
elementudystansowego)idokręćjązmomentemod
108,5do135N-m.
Serwisowanierolki
Zestawserwisowydorolek,numerczęści114–5430oraz
Zestawserwisowydorolek,numerczęści115–0803(Rysunek
15)służądoserwisowaniarolki.Zestawserwisowydo
rolekzawierawszystkiełożyska,nakrętkiłożysk,uszczelki
wewnętrzneizewnętrznedoprzeprowadzeniapełnego
serwisurolki.Zestawnarzędzidoserwisurolekzawiera
wszystkienarzędziaiinstrukcjeinstalacyjneniezbędne
doprzeprowadzeniaserwisurolkizużyciemzestawu
serwisowego.Wceluuzyskaniapomocyzapoznajsię
zkatalogiemczęścilubskontaktujsięzwybranym
dystrybutorem.
