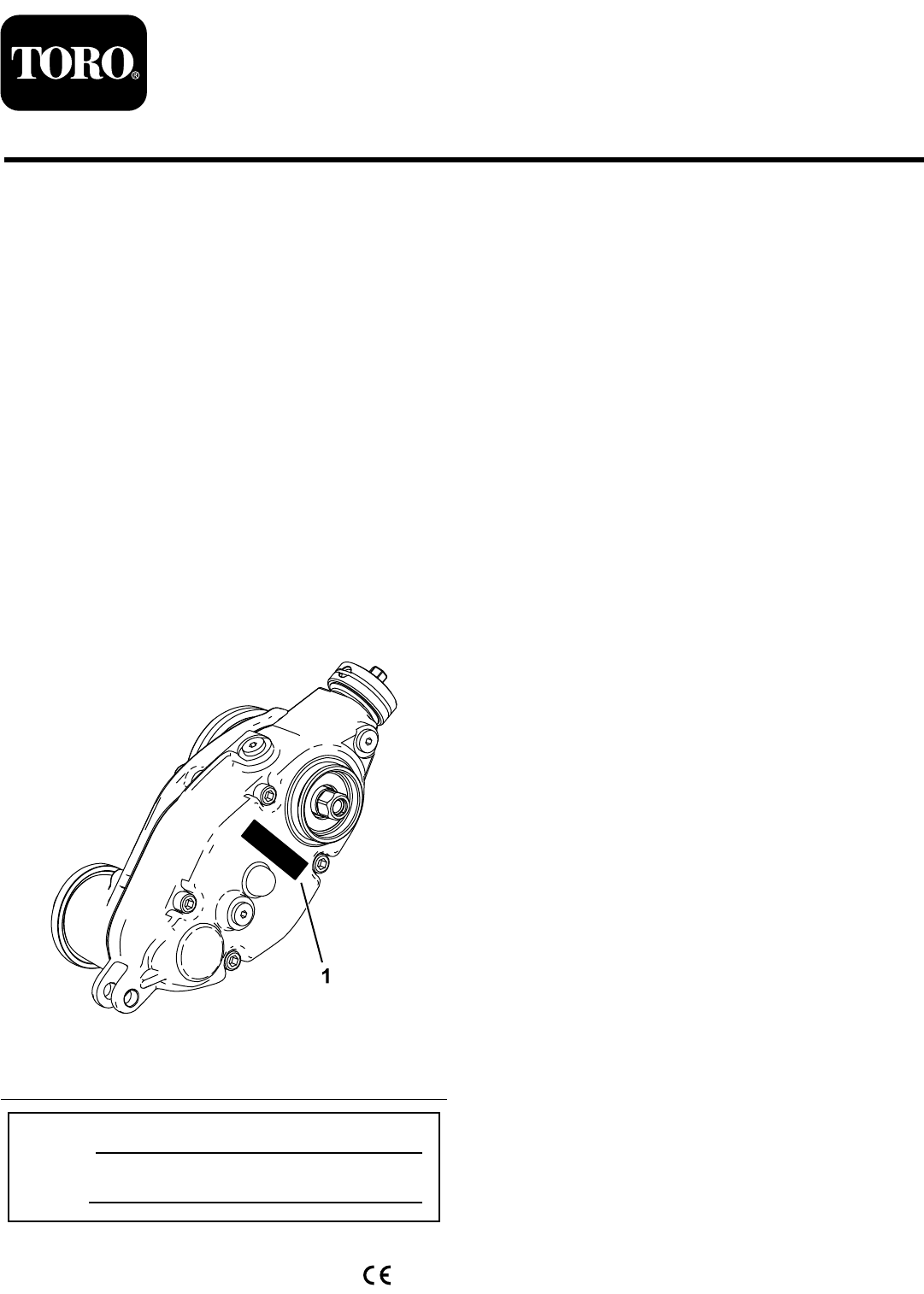

Form No. 3414-328 Rev C Universaltrimmerdrevsæt Klippeenheder i Reelmaster® 3100-D Edge-serien Modelnr. 03240 Monteringsvejledning Dette produkt overholder alle relevante EU-direktiver. Få yderligere oplysninger i inkorporeringserklæringen bagest i denne udgivelse. Indledning Læs denne vejledning omhyggeligt, så du kan lære at betjene og vedligeholde produktet korrekt samt undgå person- og produktskade. Det er dit ansvar at betjene produktet korrekt og sikkert. Du kan kontakte Toro direkte på www.Toro.
Løsdele Brug skemaet herunder til at kontrollere, at alle dele er blevet leveret. Beskrivelse Fremgangsmåde Antal Anvendelse 1 2 Kræver ingen dele – Klargør maskinen. Kræver ingen dele – Anskaffelse af værktøjet, der kræves til montering. 3 Kræver ingen dele – Fastlæggelse af, hvilken side trimmeren skal fastgøres på.
Fremgangsmåde Beskrivelse Antal 12 Bræddebolt (5/16 x 2-1/4 tommer), delnr. 3230-7 – sælges separat Bræddebolt (5/16 x 3-1/4 tommer), delnr. 3230-13 – sælges separat Bræddebolt (5/16 x 4-1/2 tommer), delnr. 3230-30 – sælges separat Afstandsbøsning Flangemøtrik (5/16") Låsemøtrik (5/16 tomme), delnr. 3296-47 – sælges separat Vægt Lille vægt (delnr. 132-0734-03 – sælges separat) 1 Anvendelse 1 1 1 2 1 Monter vægtene (kun bageste klippeenhed med trimmer, med bageste græsopsamler).
5. 4 Klargøring af klippeenheden Vigtigt: Den notede indsats i venstre side af klippeenheden har venstregevind. Den notede indsats i højre side af klippeenheden har højregevind. Dele, der skal bruges til dette trin: 2 Forlænget notede indsats (højregevind) 1 Forlænget notede indsats (venstregevind) 6 Flangelåsemøtrik (⅜") Fjern og kasser den eksisterende notede indsats fra hver ende af knivcylinderakslen med værktøjet til knivcylinderens drivaksel (delnr. TOR4074 til knivcylinderen på 17,8 cm).
7. Fjern de 2 flangehovedbolte og spændeskiver, der fastgør støttestangen, og afmonter støttestangen (Figur 5). 5 Bemærk: Gem flangehovedboltene. Montering af vægtbeslaget og trimmerdrevboksen Dele, der skal bruges til dette trin: 3 Vægtbeslag 6 Rundhovedet bolt med unbrakokærv, (3/8 x 3/4 tomme) 2 Trimmerdrevboks (venstre side) 1 Trimmerdrevboks (højre side) Fremgangsmåde 1. g192295 Figur 5 1.
Montering af styreremskiven Dele, der skal bruges til dette trin: g228117 Figur 8 6 Bolt med unbrakokærv (3/8 x 3/4 tomme) 3 Drejenav 3 O-ring 1 Styreremskive (venstre) 1. Indvendig knivcylinderaksel 4. Trimmerdrevboks (venstre side vist) 2 Styreremskive (højre) 2. Vægtbeslag 5. Sekskantbolt (tilspænd med et moment på 135 til 150 Nm) 6 Kontralåsemøtrik (⅜") Fremgangsmåde 3. Rundhovedet bolt med unbrakokærv – ⅜" x ¾" (2) 3. 4. Påfør gevindlåsemasse af middel styrke (f.eks.
Montering af klippehøjdebeslagene og frontrullen Dele, der skal bruges til dette trin: 6 Justeringstap 6 Låseclips 3 Venstre klippehøjdebeslag 3 Højre klippehøjdebeslag 6 Flangelåsemøtrik (⅜" med ⅝" sekskanthoved) g232400 Figur 11 Fremgangsmåde 1. 1. Justeringstap 3. Split 2. Justeringsarmens stang 4. Trimmerdrevboks 3. Monter venstre og højre klippehøjdebeslag samt frontrullen løst på klippeenhedens sideplader med de bræddebolte, du fjernede tidligere (Figur 10).
Montering af trimmerdrevhætte Dele, der skal bruges til dette trin: 3 Hætte Fremgangsmåde Kun til universaltrimmere uden monteret børstesæt på bagrullen: 1. Påfør en cylindrisk bindemasse af middel styrke (f.eks. Green Loctite 609®) rundt om låseringens rille og yderdiameteroverfladen (Figur 14). 2. Montér hætten som vist i Figur 14. g192299 Figur 13 1. Justeringsbolt 4. Flangemøtrik 2. Låsemøtrik 3. Bræddebolt and flangelåsemøtrik (⅜" med ⅝" sekskanthoved) 5. Maskinskrue 5.
Montering af trimmeren og det valgfrie kostesæt Trimmeren og kostesættet leveres separat Dele, der skal bruges til dette trin: 12 Bolt (¼" x 1½") 12 Kontramøtrik 12 Akselklemme g240752 Montering af trimmersættet Figur 15 Bestilles separat Modelnummer 03241 Trimmer Trimmer på 69 cm, indsatssæt til trimmerkniv 1. Drevakseltap 4. Akselklemme (4) 2. Trimmer 5. Bolt (4) (tilspænd med et moment på 5-7 Nm) 3. Kontramøtrik (4) 1.
g032402 Figur 18 1. Børste 5. 2. Skærekniv Vikl stropperne løst, som vist i Figur 16, omkring trimmerens knivcylinderaksel og børsterne ved at placere stropperne i børsterillerne Figur 18. Placer børsterne, så stropperne sidder mellem følgende skæreknive: 2 og 3, 12 og 13, 23 og 24 eller 24 og 25, 35 og 36 samt 45 og 46. Vigtigt: Du skal vikle remmene rundt om trimmerkniven og børsteenheden i den primære roterende retning. Figur 17 viser remmene, der er monteret til fremadrettet rotation.
10 11 Montering af vægtene Montering af vægtene Kun trimmer, med eller uden de forreste græsopsamlere, og bageste klippeenhed uden bageste græsopsamler Trimmer og bagrullebørste monteret Dele, der skal bruges til dette trin: Dele, der skal bruges til dette trin: 6 Bræddebolt (5/16 x 3-1/2 tommer) 6 Afstandsklods 6 Bræddebolt (5/16 x 3-1/2 tommer) 6 Flangemøtrik (5/16 tomme) 6 Afstandsklods 12 Vægt 6 Flangemøtrik (5/16 tomme) 18 Vægt Fremgangsmåde Se Figur 20 for monteringsproceduren t
Montering af vægtene Kun bageste klippeenhed med trimmer og med bageste græsopsamler) Dele, der skal bruges til dette trin: 1 Bræddebolt (5/16 x 2-1/4 tommer), delnr. 3230-7 – sælges separat g192301 Figur 21 Bageste klippeenhed med trimmer og bageste græsopsamler monteret 1 Bræddebolt (5/16 x 3-1/4 tommer), delnr. 3230-13 – sælges separat 1 Bræddebolt (5/16 x 4-1/2 tommer), delnr. 3230-30 – sælges separat 2 Afstandsbøsning 1. Bolt (5/16 x 4-1/2 tommer), 5.
Betjening • Hvor længe trimmerknivcylinderen har været i brug • Græstypen Indledning • Det overordnede forvaltningsprogram (dvs. kunstvanding, gødning, sprøjtning, luftning, såning osv.) Trimning udføres i græsoverfladen over jordniveau. Trimning fremmer græssets lodrette vækst, reducerer uhensigtsmæssig vækst og fjerner udløbere, hvorved der opnås et tættere græsunderlag. Trimning giver en mere ensartet og tæt spilleoverflade, hvor golfbolden ruller hurtigere og mere præcist.
g240964 Figur 23 1. Højdejusteringsknap 3. Trimmerhøjde (HOG) 2. Quick-up-håndtag 4. Antal afstandsbøsninger til bagrulle (under sidepladebelægning) 5. Gentag trin 4 i trimmerens modsatte ende, og kontroller derefter indstillingen på den første side af trimmeren. Højdeindstillingen i begge ender af trimmeren skal være identisk. Juster højden efter behov.
Anbefalet område for klippehøjde (HOC) og trimmehøjde (HOG) Klippehøjde (mm) Klippehøjde (tommer) Antal afstandsbøsninger til bagrulle Anbefalet trimmehøjde = klippehøjde – trimmerindkobling Anbefalet trimmehøjde = klippehøjde – trimmerindkobling (mm) (tommer) 6,3 0,250 0 3,1 til 6,3 0,125 til 0,250 9,5 0,375 0 4,7 til 9,5 0,187 til 0,375 9,5 0,375 1 4,7 til 9,5 0,187 til 0,375 12,7 0,500 0 6,3 til 12,7 0,250 til 0,500 12,7 0,500 1 6,3 til 12,7 0,250 til 0,500 12,7 0,500 2
Ændring af trimmerens betjeningsretning Trimmeren har 3 indstillinger: NEUTRAL, FREMAD og BAKGEAR. For at ændre trimmerens retning drejes knappen for enden af trimmerdrevboksen, og den ønskede position vælges vha. justeringshakket. 2. Indstil hver trimmeknivcylinder til den ønskede klippehøjde. 3. Undersøg testområdet, og afgør, hvorvidt trimningen har givet det ønskede resultat. Hvis dette ikke er tilfældet, øges eller mindskes højden på trimmerne, og der foretages en ny test.
Vedligeholdelse Skift af gearkasseolie Eftersynsinterval Efter de første 100 timer Efter hver 500 timer/årligt (alt efter, hvad der indtræffer først) 1. Rens de ydre overflader på trimmerhuset. Vigtigt: Sørg for, at der ikke er snavs eller afklippet græs på ydersiden af trimmerhuset. Hvis der trænger snavs ind i trimmeren, kan det skade gearkassen. 2. Fjern aftapningsproppen i bunden af huset (Figur 27). 3.
Rengøring af trimmerknivcylinder Eftersynsinterval: Efter hver anvendelse Rengør trimmerknivcylinderen efter brug ved at sprøjte den med vand. Ret ikke vandstrålen direkte mod trimmerens lejetætninger. Lad ikke trimmerknivcylinderen stå i vand, så komponenterne ruster. Besigtigelse af skæreknivene Eftersynsinterval: Hver anvendelse eller dagligt Inspicer trimmerens knivcylinderknive for beskadigelse og slid med jævne mellemrum. Ret bøjede skæreknive ud med en knibtang, og udskift slidte skæreknive.
Bemærkninger:
Inkorporeringserklæring The Toro Company, 8111 Lyndale Ave. South, Bloomington, MN, USA erklærer, at de(n) følgende enhed(er) overholder de anførte direktiver, når de(n) installeres iht. den medfølgende vejledning på visse Toro-modeller, som angivet i den relevante overensstemmelseserklæring. Modelnr. 03240 Serienr.
