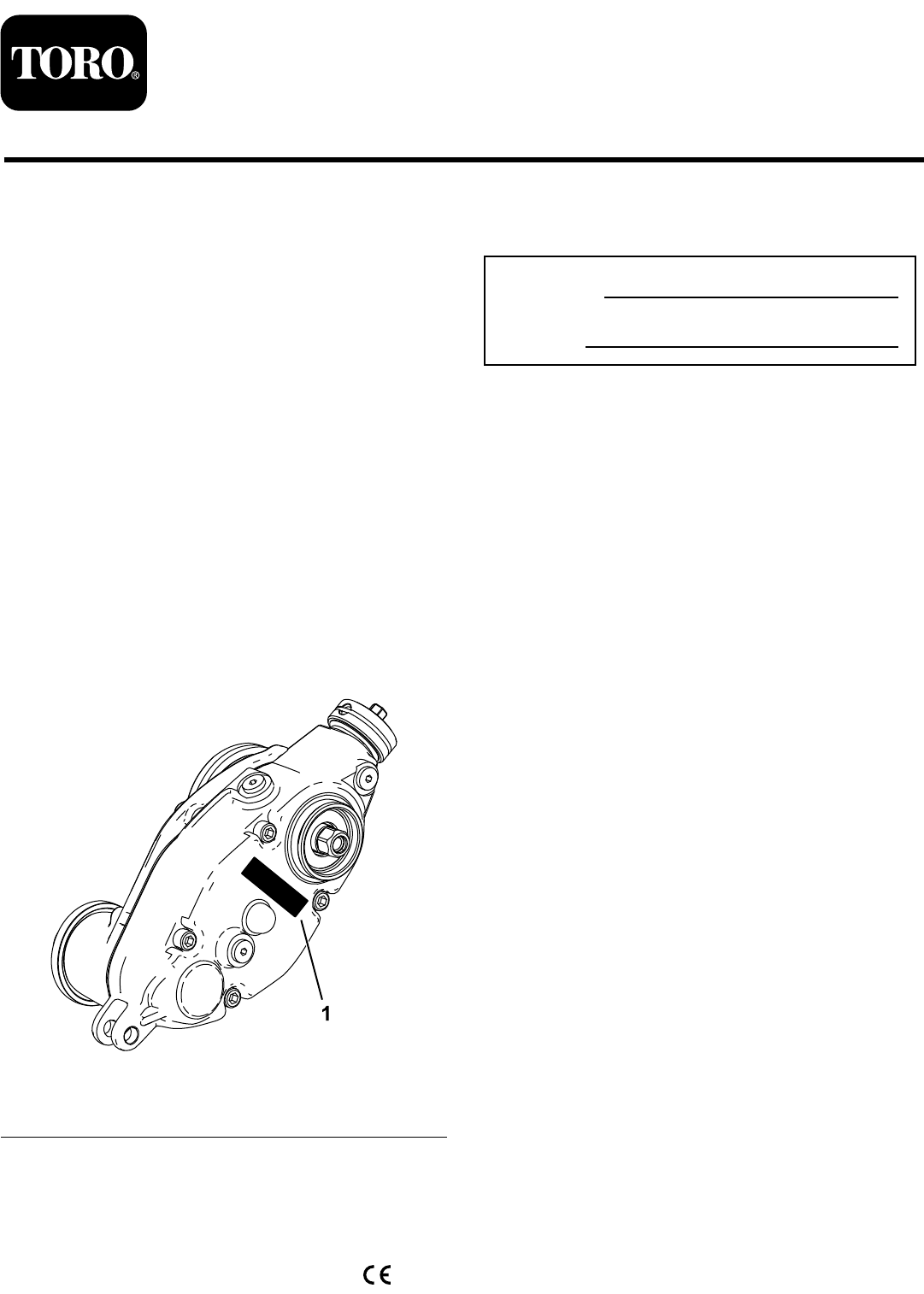

Form No. 3414-330 Rev C Kit de transmisión de groomer universal Unidades de corte Reelmaster® 3100-D Serie Edge Nº de modelo 03240 Instrucciones de instalación Este producto cumple todas las directivas europeas aplicables. Para obtener más detalles, consulte la Declaración de Incorporación (DOI) al final de esta publicación. Introducción Nº de modelo Lea este manual detenidamente para aprender a utilizar y mantener correctamente su producto, y para evitar lesiones y daños al producto.
Piezas sueltas Utilice la tabla siguiente para verificar que no falta ninguna pieza. Procedimiento Descripción Cant. Uso 1 2 No se necesitan piezas – Prepare la máquina. No se necesitan piezas – Recopile las herramientas necesarias para el montaje. 3 No se necesitan piezas – Determine en qué lado debe instalarse el groomer.
Procedimiento Descripción 12 Perno de cuello cuadrado (5/16" x 2¼"), Pieza Nº 3230-7 – se vende por separado Perno de cuello cuadrado (5/16" x 3¼"), Pieza Nº 3230-13 – se vende por separado Perno de cuello cuadrado (5/16" x 4½"), Pieza Nº 3230-30 – se vende por separado Espaciador Tuerca con arandela prensada (5/16") Contratuerca (5/16"), Pieza Nº 3296-47 – se vende por separado Peso Peso pequeño (Pieza Nº 132-0734-03 – se vende por separado) Uso Cant.
Nota: Guarde el rodillo delantero para su 4 instalación posterior. 5. Preparación de la unidad de corte Importante: El inserto acanalado del lado izquierdo de la unidad de corte tiene rosca a izquierdas. El inserto acanalado del lado derecho de la unidad de corte tiene rosca a derechas.
Instalación del soporte de pesos y de la caja de transmisión del groomer Piezas necesarias en este paso: g192295 Figura 5 1. Pernos con arandela prensada (2) 3. Arandela (2) 3 Soporte de los pesos 6 Perno allen de cabeza redonda (⅜" x ¾") 2 Caja de transmisión del groomer (transmisión izquierda) 1 Caja de transmisión del groomer (transmisión derecha) 2. Varilla de soporte 8.
Instalación del brazo libre Piezas necesarias en este paso: g228117 Figura 8 1. Eje interno del molinete 4. Caja de transmisión del groomer (se muestra la transmisión izquierda) 2. Soporte de los pesos 5. Cabeza hexagonal (apretar a 135 – 150 N∙m) 4. Perno allen (⅜" x ¾") 3 Cubo del pivote 3 Junta tórica 1 Brazo libre (izquierdo) 2 Brazo libre (derecho) 6 Contratuerca (⅜") Procedimiento 3. Perno allen de cabeza redonda – ⅜" x ¾" (2) 3.
el hueco de la caja de transmisión del groomer y fíjela con un pasador del regulador y una chaveta, tal y como se muestra en Figura 11. 7 Instalación de los conjuntos de soporte de altura de corte y el rodillo delantero Piezas necesarias en este paso: 6 Pasador del regulador 6 Pasador 3 Conjunto de soporte de altura de corte izquierdo 3 Conjunto de soporte de altura de corte derecho 6 Contratuerca con arandela prensada (⅜" con hexágono de ⅝") g232400 Figura 11 Procedimiento 1. 1.
4. Apriete los pernos de cuello cuadrado y las contratuercas que sujetan los soportes de ajuste de la altura de corte a las chapas laterales (Figura 13). 8 Instalación del tapón de la transmisión del groomer Piezas necesarias en este paso: 3 Tapón Procedimiento Solo para conjuntos de groomer universal sin kit de cepillo de rodillo trasero instalado: 1.
Instalación del conjunto de groomer y del kit de Broomer opcional Los kits de groomer y Broomer se suministran por separado Piezas necesarias en este paso: 12 Perno (¼" x 1½") 12 Contratuerca 12 Abrazadera del eje g240752 Figura 15 Instalación del kit de groomer Se solicita por separado Número de modelo 03241 1. 2. 1. Eje de transmisión 4. Abrazadera del eje (4) 2. Conjunto groomer 5. Perno (4) (apriete a entre 5 y 7 N∙m) 3.
g032402 Figura 18 1. Cepillo 5. 2. Cuchilla Pase las cintas alrededor del eje del molinete y los cepillos, según se muestra en Figura 16, colocándolas en las hendiduras de los cepillos Figura 18. Coloque los cepillos de manera que las cintas queden entre las cuchillas siguientes: 2 y 3; 12 y 13; 23 y 24 o 24 y 25; 35 y 36, y 45 y 46. Importante: Debe envolver las cintas alrededor del conjunto de cuchillas y cepillos del groomer en la dirección de rotación principal.
10 11 Instalación de los pesos Instalación de los pesos Groomer solamente, con o sin recogedores delanteros, y Unidad de corte trasera sin recogedor trasero Groomer y cepillo del rodillo trasero instalado Piezas necesarias en este paso: Piezas necesarias en este paso: 6 Perno de cuello cuadrado (5/16" x 3½") 6 Espaciador 6 Perno de cuello cuadrado (5/16" x 3½") 6 Tuerca con arandela prensada (5/16") 6 Espaciador 12 Peso 6 Tuerca con arandela prensada (5/16") 18 Peso Procedimiento Para
Instalación de los pesos Unidad de corte trasera con groomer únicamente y con recogedor trasero Piezas necesarias en este paso: 1 Perno de cuello cuadrado (5/16" x 2¼"), Pieza Nº 3230-7 – se vende por separado g192301 Figura 21 Unidad de corte trasera con Groomer y recogedor trasero instalado 1 Perno de cuello cuadrado (5/16" x 3¼"), Pieza Nº 3230-13 – se vende por separado 1 Perno de cuello cuadrado (5/16" x 4½"), Pieza Nº 3230-30 – se vende por separado 2 Espaciador 1.
Operación • La frecuencia del acondicionado y de la siega – Introducción • El ajuste de altura de corte del molinete principal ¿cuántas veces se siega cada semana? ¿cuántas pasadas se realizan en cada siega? • El ajuste de altura/profundidad del molinete El acondicionamiento se realiza en el nivel superior del césped sobre el nivel del suelo. El acondicionamiento fomenta el crecimiento vertical del césped, reduce el encamado y corta los estolones, con lo que se produce un césped más denso.
4. En un extremo del molinete del groomer, mida la distancia entre la punta más baja de la cuchilla del groomer hasta la superficie de trabajo (Figura 23). Gire el pomo del regulador de altura (Figura 23) para elevar o bajar la punta de la cuchilla del groomer a la altura deseada. g240964 Figura 23 1. Pomo de regulador de la altura 2. Palanca de elevación rápida 5. 3. Altura del groomer (HOG) 4.
Intervalos recomendados de altura de corte (HOC) y altura de acondicionado (HOG) Altura de corte (mm) Altura de corte (mm) Número de espaciadores en el rodillo trasero HOG recomendada = HOC- distancia de accionamiento del groomer HOG recomendada = HOC- distancia de accionamiento del groomer (mm) (pulgadas) 6,3 0,250 0 3,1 a 6,3 0,125 a 0,250 9,5 0,375 0 4,7 a 9,5 0,187 a 0,375 9,5 0,375 1 4,7 a 9,5 0,187 a 0,375 12,7 0,500 0 6,3 a 12,7 0,250 a 0,500 12,7 0,500 1 6,3 a 12,7 0,2
Cambio de la dirección de funcionamiento del groomer molinete groomer. Utilice un rodillo seccionado delante y un rodillo macizo detrás. La cantidad de hierba cortada es un indicador clave para determinar el ajuste de altura/profundidad del molinete groomer. El groomer incluye 3 ajustes: PUNTO MUERTO, AVANCE y MARCHA ATRÁS . Para cambiar la dirección del groomer, gire el pomo en el extremo de la caja de transmisión del groomer y alinee la posición que desee con la muesca de ajuste. 2.
Mantenimiento Cuando se vacíe el aceite por completo, coloque la unidad de corte sobre una superficie nivelada. Cambio del lubricante de la caja de engranajes 7. Instale el tapón de vaciado. 8. Utilice una jeringa (Pieza N.º 137-0872) para llenar la caja de transmisión con aceite 80-90W (alrededor de 90 cc). Intervalo de mantenimiento Después de las primeras 100 horas Cada 500 horas / anualmente (lo que ocurra primero) 1. Limpie las superficies externas de la carcasa del groomer.
Limpieza del molinete groomer Intervalo de mantenimiento: Después de cada uso Lave el molinete groomer rociando agua después del uso. No dirija el chorro de agua directamente hacia las juntas de los cojinetes del groomer. No deje que el molinete groomer permanezca mojado porque se oxidarían sus componentes. Inspección de las cuchillas Intervalo de mantenimiento: Cada vez que se utilice o diariamente Inspeccione regularmente las cuchillas del molinete groomer en busca de señales de daños y desgaste.
Notas:
Declaración de Incorporación The Toro Company, 8111 Lyndale Ave. South, Bloomington, MN, EE.UU., declara que el/los equipo(s) siguiente(s) cumple(n) las directivas citadas, si se instalan con arreglo a las instrucciones adjuntas en determinados modelos Toro según lo indicado en las Declaraciones de conformidad pertinentes.
