FormNo.3388-967RevA

ÄndviktssatsförDPA-klippenhetmed8

eller11knivar

ochencylinderpå13cmeller18cm

TraktorenhetiReelmaster

5010-H-serien

Modellnr03405

Modellnr03411

Modellnr03412

Monteringsanvisningar

Lösadelar

Använddiagrammetnedanförattkontrolleraattalladelarnnsmed.

BeskrivningAntal

Användning

Ingadelarkrävs

–

Bestämmaändviktensochcylindermotorernasplacering.

Vikt

O-ring

Bult10

Särskildinsatsbult(endastförmodell03405

och03411)

Monteraviktenpåklippenheterna.

VARNING

KALIFORNIEN

Proposition65Varning

Denhärprodukteninnehållerenellerera

kemikaliersomavdenamerikanskadelstaten

Kalifornienansesorsakacancer,fosterskador

ochandrafortplantningsskador.

Bestämmaändviktens

inriktning

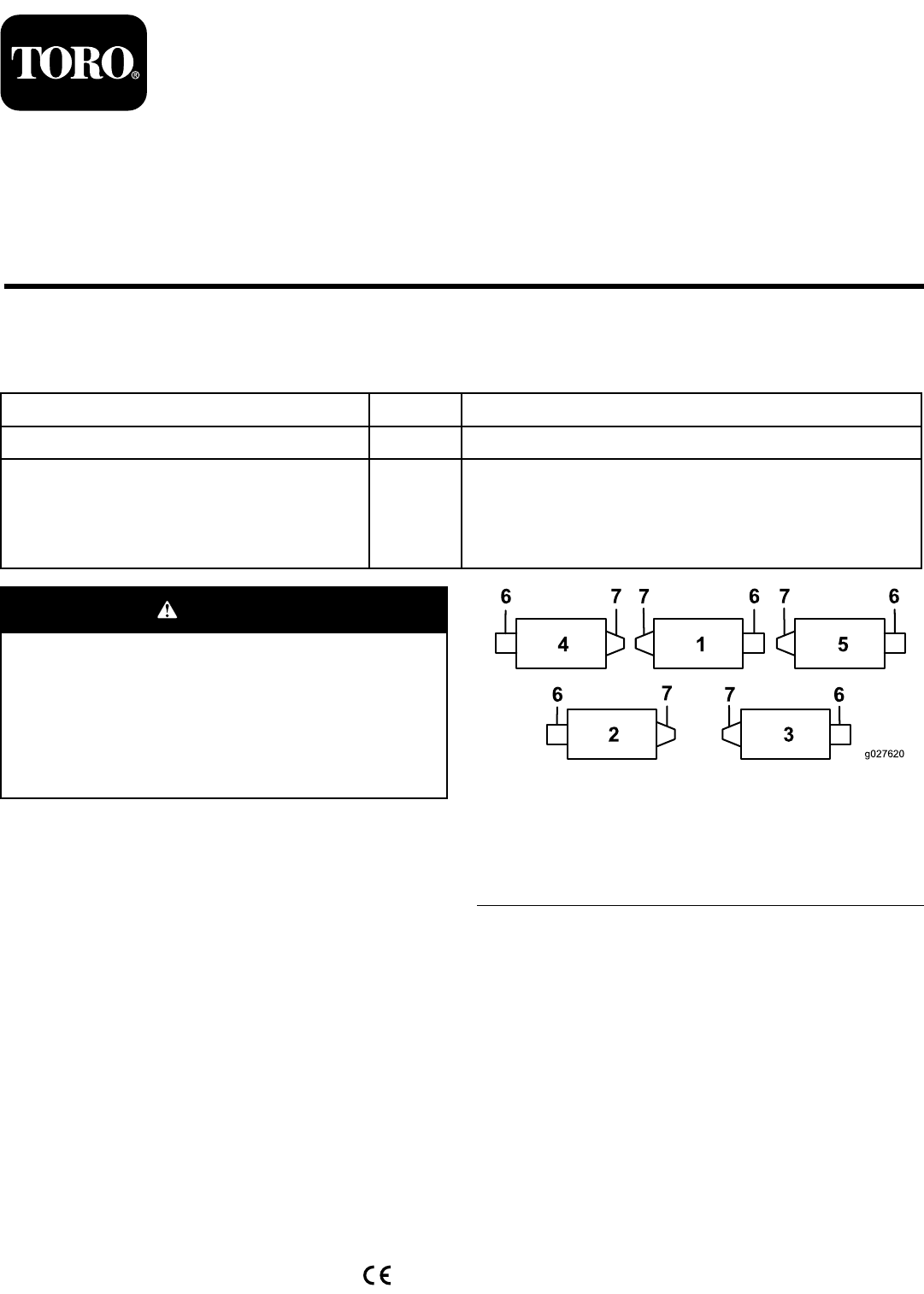

SeFigur1förattbestämmaändviktensoch

cylindermotorernasplacering.

g027620

1 54

2 3

Figur1

1.Klippenhetnr15.Klippenhetnr5

2.Klippenhetnr2

6.Cylindermotor

3.Klippenhetnr3

7.Ändvikt

4.Klippenhetnr4

8111LyndaleAvenueSouth

Bloomington,MN55420

Registreradinproduktpåwww.Toro.com.

Översättningavoriginalet(SV)

TrycktiUSA.

Medensamrätt*3388-967*A

Summary of content (2 pages)

PAGE 1
Form No. 3388-967 Rev A Ändviktssats för DPA-klippenhet med 8 eller 11 knivar och en cylinder på 13 cm eller 18 cm Traktorenhet i Reelmaster® 5010-H-serien Modellnr 03405 Modellnr 03411 Modellnr 03412 Monteringsanvisningar Lösa delar Använd diagrammet nedan för att kontrollera att alla delar finns med. Beskrivning Antal Användning Inga delar krävs – Bestämma ändviktens och cylindermotorernas placering.
PAGE 2
Montera ändvikten Montera ändvikten på klippenheten (Figur 2). Obs: Använd Figur 1 för att bestämma var ändvikten ska placeras. 1 2 3 g027510 Figur 2 1. Bult 3. O-ring 2. Motvikt Obs: Dra åt skruvarna till ett moment på 36,6–44,7 Nm. Endast för hybridmaskiner med modellnummer 03405 och 03411: Byt ut insatsbulten mot en särskild insatsbult enligt Figur 3 innan du monterar cylindermotorn. Obs: Den särskilda insatsbulten förhindrar störning av den elektriska motorn. 1 g02751 1 Figur 3 1.
