Motorkapsluiting monteren
1. Verwijder de pin uit de opening linksvoor in de hoek
van de kap (Fig. 3)
2. Open de motorkap.
1

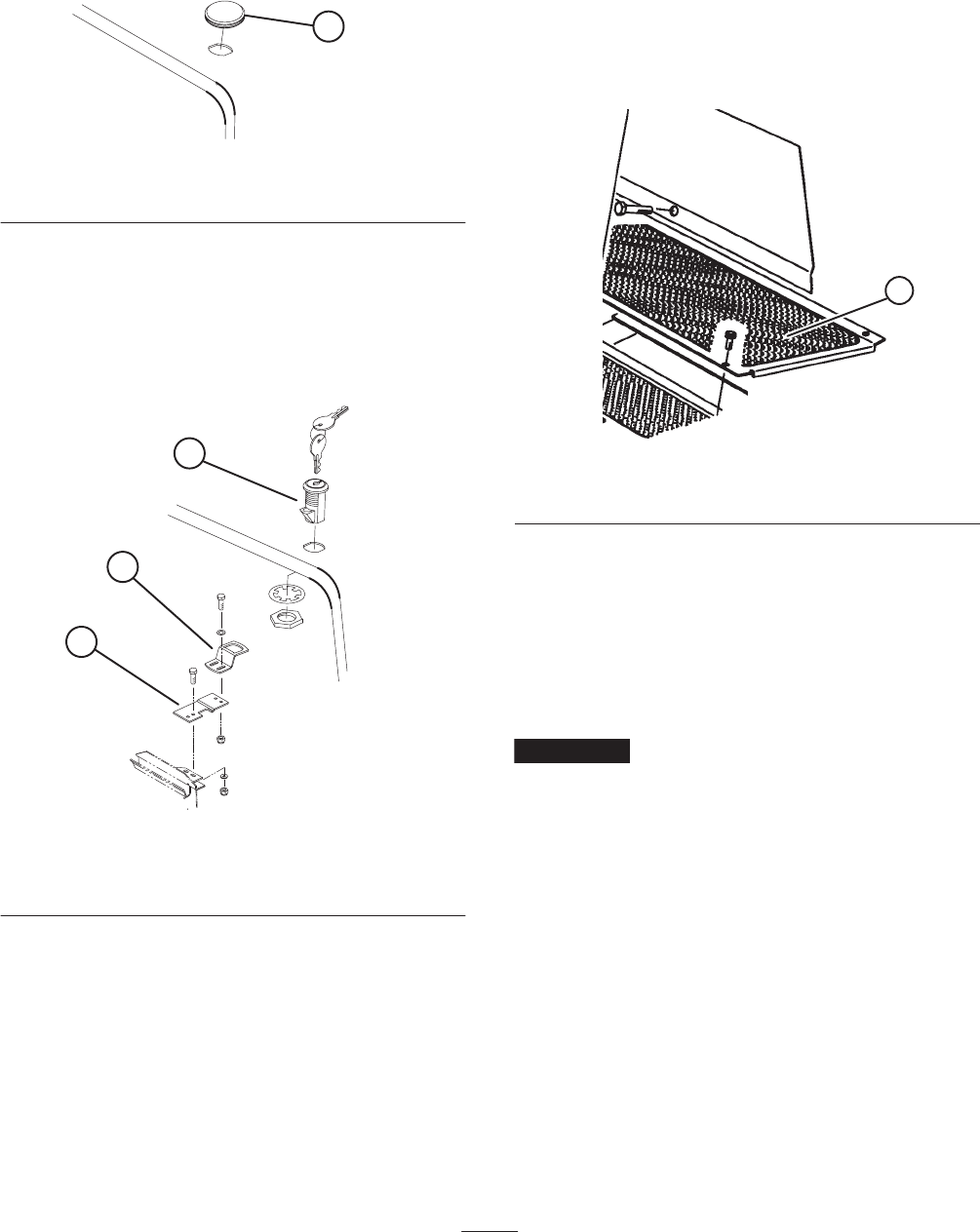

Figuur 3
1. Pin van de motorkap
3. Bevestig de sluiting aan de motorkap met de borgring
en de moer. Plaats de schakelaar met de sluiting richting
de voorkant van de machine (Fig. 4).
4. Monteer de strip van de sluiting losjes op de steun van
de radiator met twee tapschroeven (1/4 x 3/4 inch),
platte ringen en borgmoeren (Fig. 4)
2
1
3
Figuur 4
1. Sluiting
2. Beugel van sluiting
3. Strip van sluiting
5. Stel de beugel van de sluiting zo af dat deze in een lijn
met de sluiting is, en draai vervolgens de tapschroeven
vast.
6. Draai de sluiting met de sleutel in de vergrendelde en
onvergrendelde stand. Verwijder de sleutel en bewaar
deze op een gemakkelijk te onthouden plaats (Fig. 4).
7. Sluit de motorkap.
Bevestiging van de vloerplaat
vervangen
(vereist conform
EU-voorschriften)
1. Verwijder de bevestiging waarmee de linker voorkant
van de vloerplaat vastzit aan het frame (Fig. 5).
2. Plaats de bevestiging van de vloerplaat terug met de
flensschroef (5/16 x 5/8 inch) die als los onderdeel is
meegeleverd (Fig. 5).
1
Figuur 5
1. Vloerplaat
Bandenspanning controleren
De banden worden in de fabriek opzettelijk te hard
opgepompt. U moet daarom voor gebruik wat lucht laten
ontsnappen om de luchtdruk te verminderen. De juiste
bandenspanning voor de voor- en achterbanden is
69–103 kPa (10–15 psi).
Belangrijk Zorg ervoor dat alle banden steeds de juiste
bandenspanning hebben, zodat er steeds een gelijkmatig
contact met de grasmat is.
Maaidekken monteren
De maaidekken 03860, 03861 en 03862 kunnen worden
gemonteerd op elk van de vijf bevestigingspunten op de
tractie-eenheid.
Figuur 6 toont de positie van de motor van de hydraulische
aandrijving ten opzichte van elk van de vijf
bevestigingspunten. Indien de motor moet worden
bevestigd aan een punt op het rechter uiteinde van het
maaidek, moet u een contragewicht monteren aan het linker
uiteinde van het maaidek. Indien de motor moet worden
bevestigd aan het linker uiteinde, moet u een contragewicht
monteren aan het rechter uiteinde van het maaidek.
