Operator's Manual

18
#1#4 #5
#3
#2
Motor
Motor
Motor
Motor
MotorGewicht Gewicht Gewicht
Gewicht Gewicht

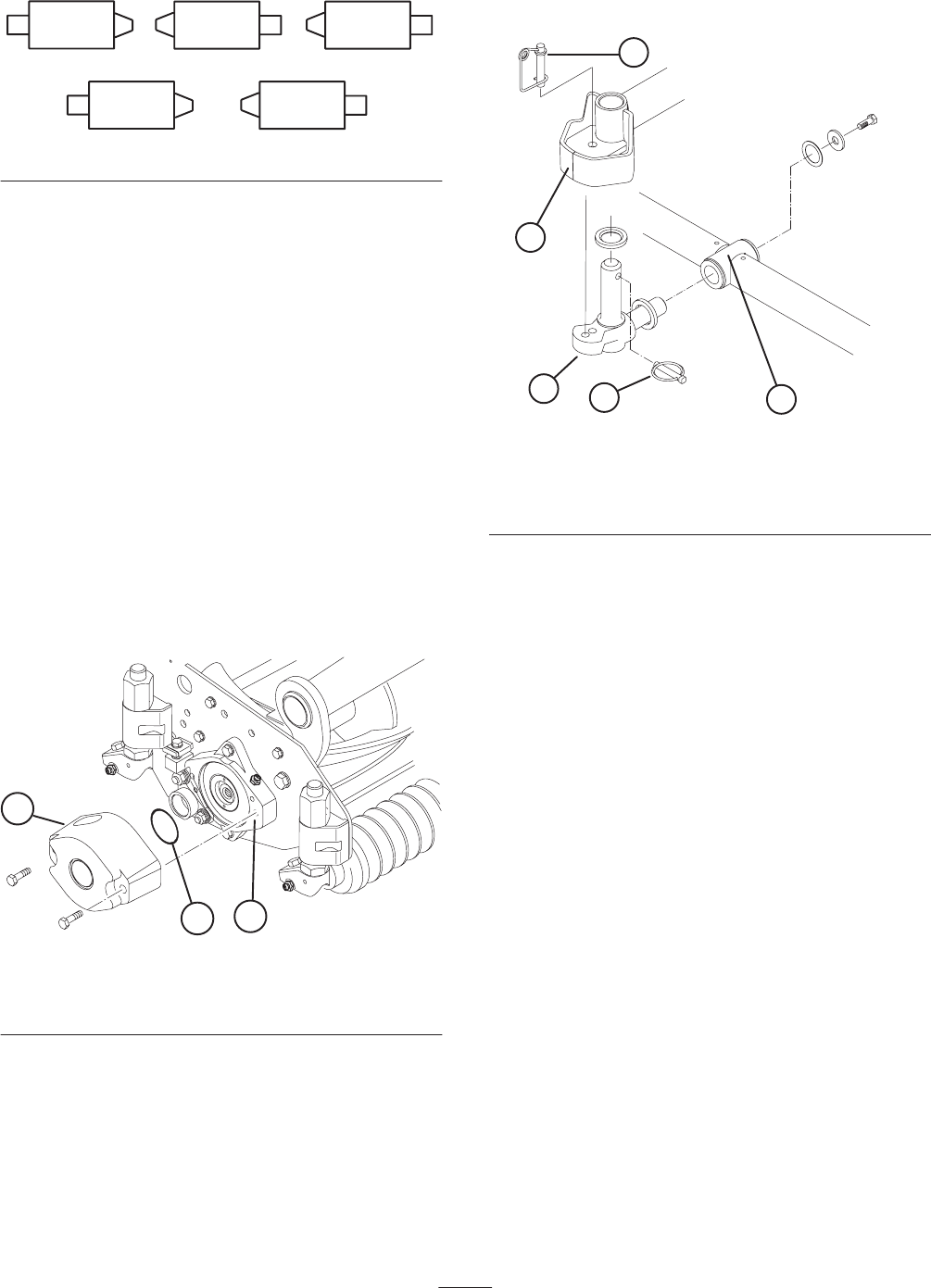

Figuur 6
Opmerking: De montagetapbouten van het contragewicht
zijn bij levering gemonteerd op het rechter lagerhuis van de
maaidekken. De tapbouten op het linker lagerhuis moeten
worden gebruikt om de hydraulische motor vast te zetten.
1. Haal de maaidekken uit de dozen. U moet de
maaidekken assembleren overeenkomstig de instructies
in de gebruikershandleiding voor de maaidekken.
2. Verwijder de beschermpluggen op beide uiteinden van
het maaidek.
3. Smeer vet op een grote O-ring en plaats deze in de sleuf
in het lagerhuis op elk uiteinde van het maaidek (Figs. 7
en 10).
Opmerking: Voordat u de motoren op het maaidek
monteert, moet u de inwendige gleuven van de assen van de
messenkooien van het maaidek smeren.
4. Monteer een contragewicht op het toepasselijke uiteinde
van elke maaidek met de bijgeleverde tapbouten
(Fig. 7).
1
2
3
Figuur 7
1. Lagerhuis
2. O-ring – groot
3. Contragewicht
5. Zorg ervoor dat de lagers van de messenkooi van het
maaidek grondig zijn gesmeerd voordat u deze monteert
op de tractie-eenheid. Het vet moet zichtbaar zijn bij de
afdichtingen van de messenkooi aan de binnenkant. Zie
de Gebruikershandleiding van de maaidekken voor
smeerprocedures.
6. Plaats een drukring op de horizontale as van het
scharnierpunt zoals wordt getoond op Figuur 8.
1
2
3
5
4
Figuur 8
1. Draagframe
2. Scharnierpunt
3. Stuurplaat van hefarm
4. Lynchpen
5. Stuurpen
7. Steek de horizontale as van het scharnierpunt in de
bevestigingsbuis van het draagframe (Fig. 8).
8. Bevestig het scharnierpunt aan het draagframe met een
drukring, een platte ring en een flensschroef (Fig. 8).
9. Plaats een drukring op de verticale as van het
scharnierpunt (Fig. 8).
10. Als de verticale as van het scharnierpunt is verwijderd,
steek u deze in de naaf van het draaipunt van de hefarm
(Fig. 8). Plaats de scharnierpunt tussen de twee
rubberen centreerblokjes in de onderkant van de
stuurplaat van de hefarm.
11. Steek de lynchpen in het kruisgat in de as van het
scharnierpunt (Fig. 8).
12. Verwijder op het middelste frontmaaidek de moer
waarmee de bevestigingsbeugel van de
gazoncompensatieveer is bevestigd aan de lip van de
stabilisator van het linker maaidek (Fig. 9). Plaats de
linker stabilisatieketting op de tapbout en zet deze vast
met de moer die u hebt verwijderd.
13. Bevestig de rechter stabilisatieketting aan de lippen van
de stabilisator van het rechter maaidek met een tapbout
(3/8 x 1 inch) en een flensmoer die zijn geleverd bij de
losse onderdelen (Fig. 9).
