Installation Instructions

FormNo.3388-110RevA

Kitdeacabamentodetracçãoàs4rodasCrossTrax

UnidadedetracçãoReelmaster

série5010-Hde2015e

posteriores

Modelonº03656

Instruçõesdeinstalação

Estasinstruçõesdeinstalaçãodevemserutilizadasemconjuntocomasinstruçõesdeinstalaçãoincluídasnokitdetracçãoàs

4rodasCrossTrax

Aoinstalarokitdetracçãoàs4rodasCrossTraxnumaunidadedetracçãomodelo03674dasérie5010-H,substituaos

seguintestubosemangueirapelaspeçassemelhantesdokit.

g027256

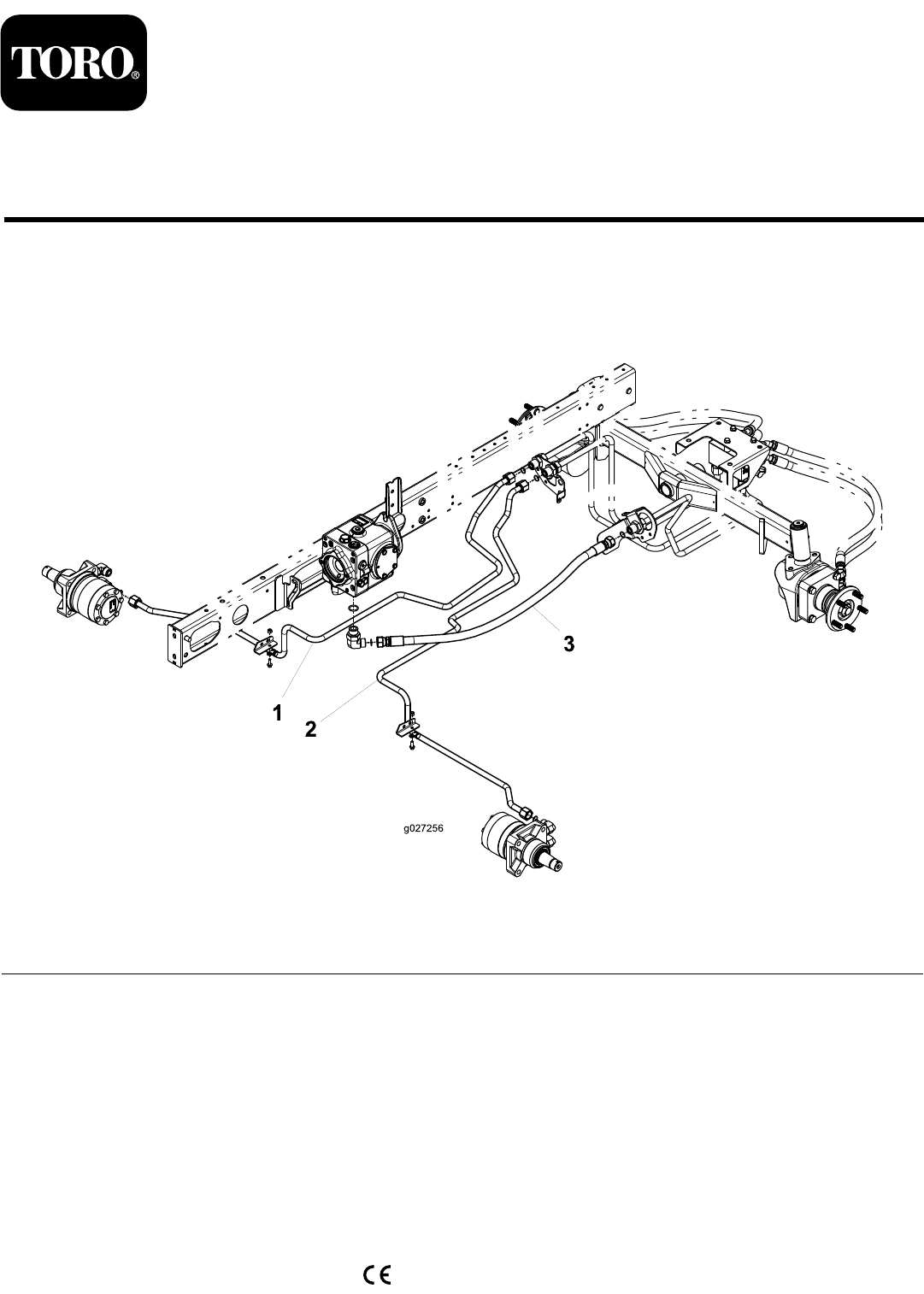

Figura1

1.Tubo127–2566substituiotubo108–76223.Tubo125–1526substituiamangueira108–7645

2.Tubo125-1492substituiotubo108-7623
