FormNo.3385-278RevA

Kitdebancocomsuspensãoaar

UnidadedetracçãoReelmaster

série5010

Modelonº03667

Instruçõesdeinstalação

Instalação

1.Coloqueamáquinanumasuperfícienivelada,baixeas

unidadesdecorte,desligueomotor,engateotravãode

mãoeretireachavedaignição

2.Desligueocabonegativodabateria.

3.Desligueocabodointerruptordobancodacablagem

datraseiradobraçodecontrolo.

4.Retireos(2)parafusosdeajustequeprendemobraço

decontroloàmontagemdobanco(Figura1).Coloque,

cuidadosamente,obraçodecontrolodelado.

Nota:Certique-sedequenãodanicaacablagem

nemocabodoacelerador.

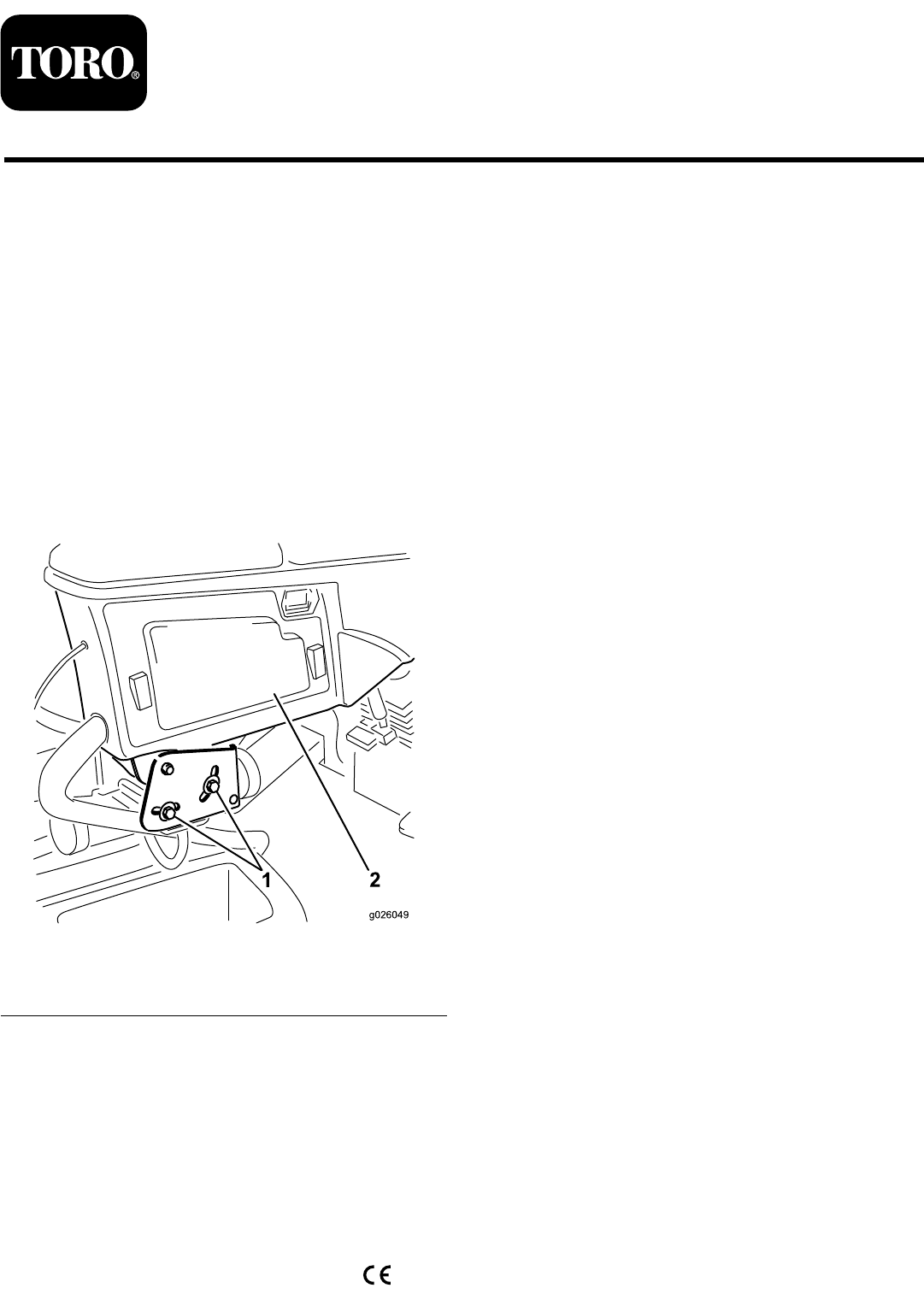

g026049

Figura1

1.Parafusosdeajustedo

braçodecontrolo(2)

2.Paineldeacessodobraço

decontrolo

5.Retireas(4)porcasqueprendemosajustadoresdo

bancoeosgramposdotubomanualàsuspensãodo

banco(Figura2).Adicionalmente,retireas(4)anilhas

entreosajustadoresdobancoeasuspensãodobanco.

Coloque,cuidadosamente,oconjuntodobancode

lado.

6.Retireos(4)parafusos,espaçadoreseporcasque

prendemossuportesinferioresdobancoàbasedo

banco(Figura2).Retireasuspensãodobancoeos

suportesdobancodabasedobanco.Tenhacuidado

paranãoperderosespaçadoresdurantearemoção.

7.Retireos(4)parafusosqueprendemasuspensãodo

bancoaossuportesinferioresdobanco(Figura2).

Guardeosparafusoseossuportesparautilização

posterior.

Nota:Aomontaroscomponentesdobanco,utilize

osfurosdemontagemfrontaisnobancoeosfurosde

montagemtraseirosnasuspensão.

8.Prendaasuspensãoaardobancoaossuportes

inferioresdobancocomos(4)parafusospreviamente

removidos(Figura2).

8111LyndaleAvenueSouth

Bloomington,MN55420

Registeoseuprodutoemwww.T oro.com.

Traduçãodooriginal(PT)

ImpressonosE.U.A.

Todososdireitosreservados

*3385-278*A

Summary of content (4 pages)

PAGE 1
Form No. 3385-278 Rev A Kit de banco com suspensão a ar Unidade de tracção Reelmaster® série 5010 Modelo nº 03667 Instruções de instalação Instalação 1. Coloque a máquina numa superfície nivelada, baixe as unidades de corte, desligue o motor, engate o travão de mão e retire a chave da ignição 2. Desligue o cabo negativo da bateria. 3. Desligue o cabo do interruptor do banco da cablagem da traseira do braço de controlo. suportes do banco da base do banco.
PAGE 2
15. Retire o painel de acesso do lado do braço de controlo (Figura 1). Nota: Consulte o autocolante na parte posterior da cobertura de acesso para ver a localização do fusível opcional da suspensão a ar do banco. Se existir uma ranhura aberta no bloco de fusíveis na suspensão, insira um fusível de 20 amperes e passe para o passo 20. Figura 3 1. Bloco de fusíveis Figura 2 1. Conjunto do banco 5. Base do banco 2. Anilha (4) 6. Espaçador 3. Suspensão do banco 7. Suportes inferiores do banco 2.
PAGE 3
Funcionamento Manípulos de ajuste do banco Alavanca de ajuste Ajuste longitudinal (Figura 4). Válvula de controlo de ar Empurre a válvula de controlo para insuflar a suspensão. Puxe a válvula para fora para desinsuflar a suspensão (Figura 4). Guia de pesos Indica quando o banco está ajustado ao peso do operador (Figura 4). Figura 4 1. Guia de pesos 3. Alavanca de ajuste (dianteira e traseira) 2.
