Operator's Manual

g009055

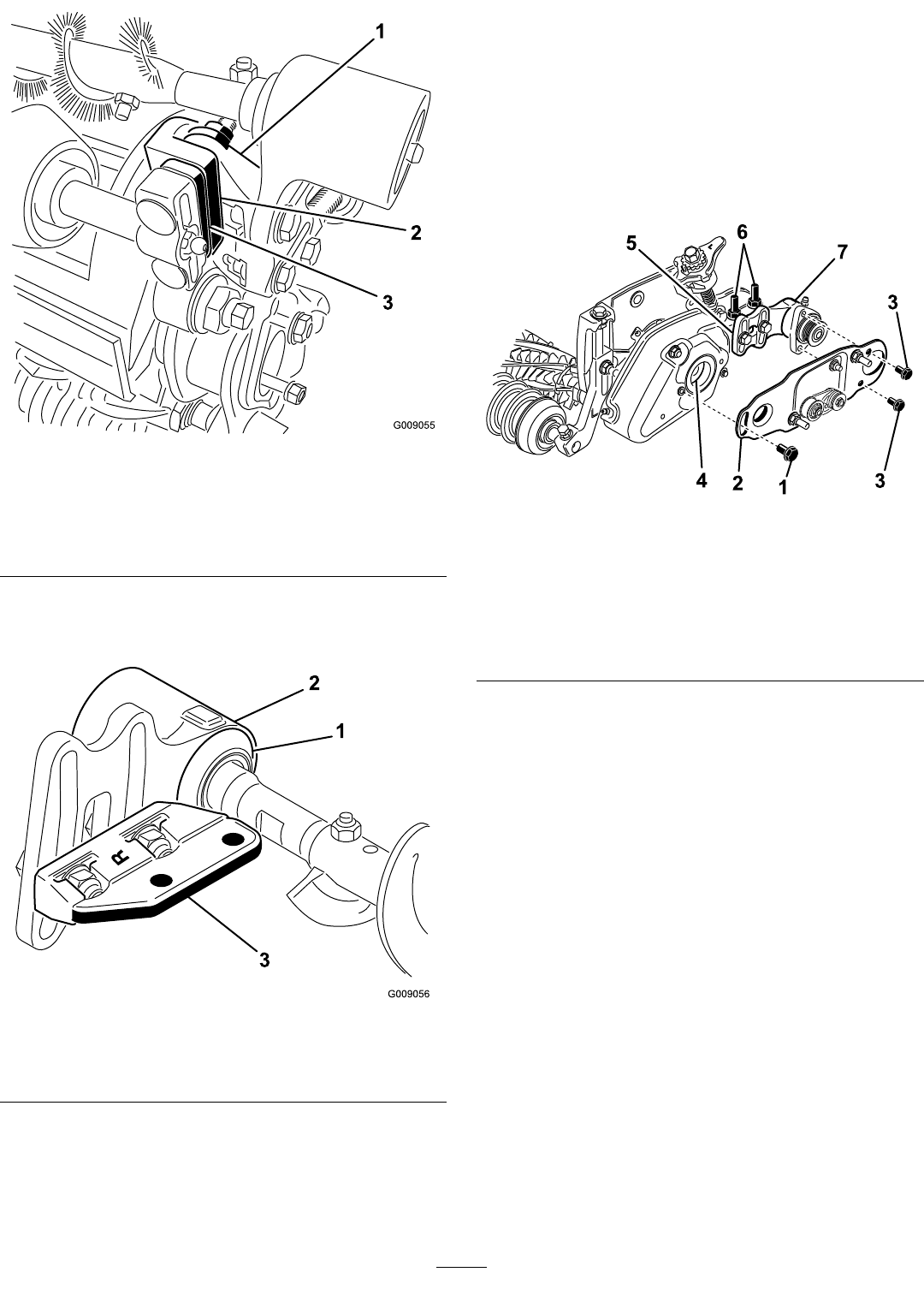

Kuva25
1.Rullaharjan
asennuskannake
3.Ylimääräiset6mm:n
välikappaleet
2.Leikkuuyksikönsivulevyn
kiinnityslaippa
11.Liu’utakutakinsulkutiivistettäulospäin,kunnes
huulitiivisteetkoskettavatkevyestilaakeripesää
(Kuva26).
g009056
Kuva26
1.Sulkutiiviste
3.Asennuskannatin
2.Laakeripesä
12.Löysääpultteja,jotkakiinnittävät
rullaharjanlaakeripesänrullaharjan
asennuskannakkeeseen,muttaäläirrota
niitä(Kuva27).
13.Asennarullaharjankääntölevy(Kuva27).
Varmista,ettäläpivientisuojuspysyyoikein
paikallaansuojuksessa,kunkääntölevyn
ulkonematyönnetääntasaajansuojuksessa
olevaanläpivientisuojukseen.
Huomaa:Rullaharjankääntölevyonkunnolla
paikallaan,kunkuminenläpivientisuojusei
aiheutavastustajakunsepääseekääntymään
vapaasti.
g352187
Kuva27
1.Olkatappi
5.Rullaharjan
asennuskannake
2.Harjanlevy6.Laippalukkomutterit
3.Pultti7.Rullaharjanlaakeripesä
4.Laakeripesän
läpivientisuojus
14.Levitä242Loctitea(sinistä)kahteenpulttiin
(5/16×5/8tuumaa)jakiinnitäniilläharjanlevy
rullaharjanlaakeripesään(Kuva27).Kiristä
pultitmomenttiin20–25N·m.
15.Tarkista,ettärullaharjanlevyjaleikkuuyksikön
sivulevyovatyhdensuuntaiset.Josnäineiole,
toimiseuraavasti:
•Löysääkaksilaippalukkomutteria,jotka
kiinnittävätrullaharjanasennuskannakkeen
leikkuuyksikönsivulevyyn(Kuva27).
•Kierrärullaharjanlaakeripesää,kunnes
harjanlevyonyhdensuuntainen
leikkuuyksikönsivulevynkanssa(Kuva27).
•Kiristäkaksilaippalukkomutteria,jotka
kiinnittävätrullaharjanasennuskannakkeen
leikkuuyksikönsivulevyyn(Kuva27).
16.Löysääkahtapulttia,jotkakiinnittävät
rullaharjanlaakeripesänrullaharjan
asennuskannakkeeseen(Kuva12ja
Kuva13).
11
