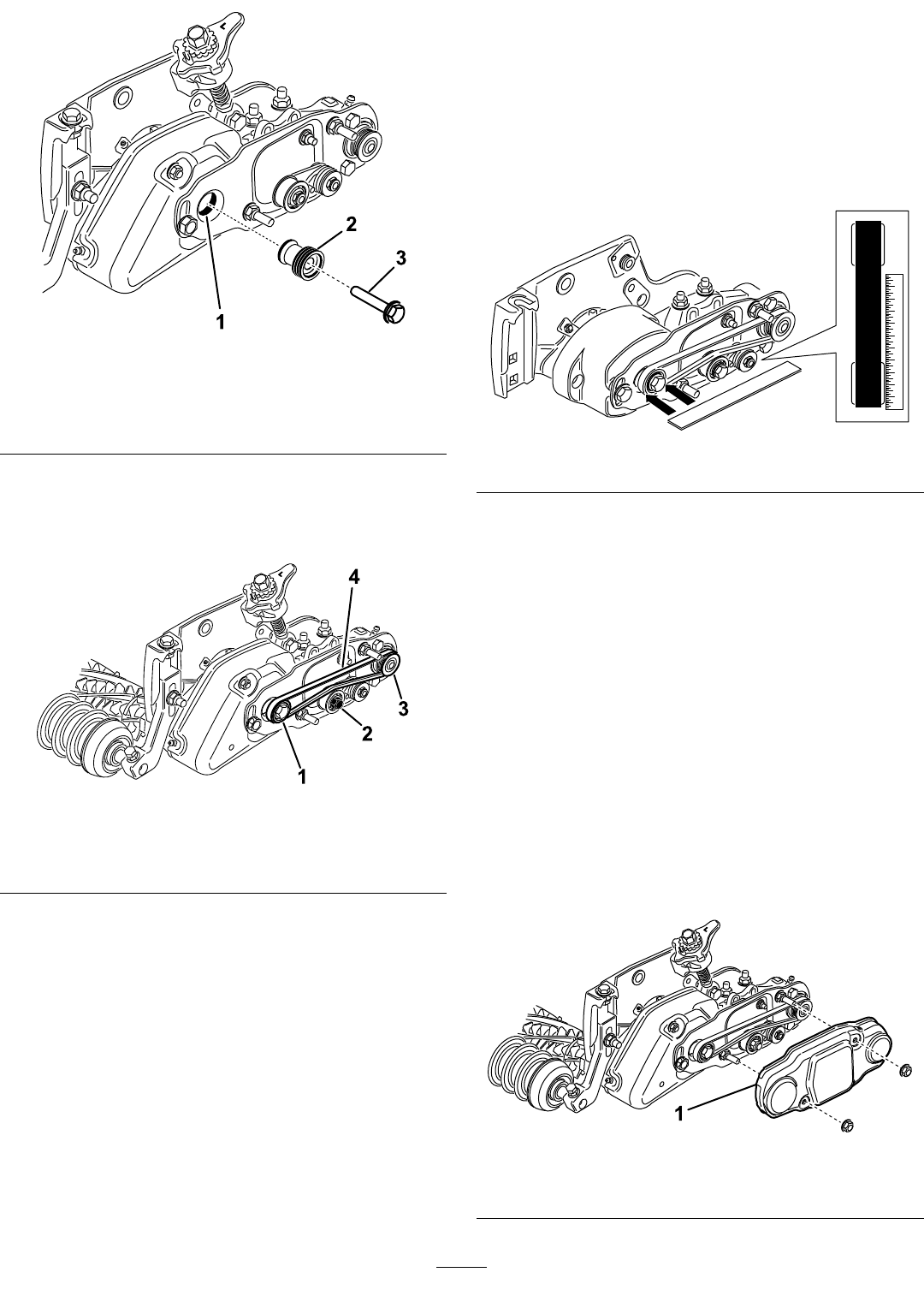

Kuva31
1.Tasaajanhihnapyörän
kiinnityspultti(irrota)
3.Kiristäpulttimomenttiin
47–54N·m.
2.Käyttöpyörä
23.Asennahihnahihnapyöriinseuraavasti:
•Kierrähihnakäytettävänhihnapyörän
ympärillejasittenkiristinpyöränyläosan
päälle(Kuva32).
g352191
Kuva32
1.Käyttöpyörä3.Käytettävähihnapyörä
2.Kiristinpyöräkokoonpano4.Hihna
•Aloitahihnanasettaminenkäyttöpyörälle
(Kuva32).
•Ohjaahihnaakäyttöpyörällejakierrä
kelaasamallaeteenpäin,jottahihnamenee
käyttöpyöränpäälle.
Huomaa:Käytäpaksuahansikastatai
liinaa,kunkierrätkelaa.
Tärkeää:Varmista,ettähihnan
paksunnoksetasettuvatoikeinkunkin
pyöränuriin.Varmistamyös,ettähihnaon
kiristinpyöränkeskellä.
24.Painakiristinpyörääalaspäinjavarmista,että
kiristinpyöräkokoonpanopääseekääntymään
vapaasti.
25.Tarkistahihnanjahihnapyörienkohdistus
seuraavasti:
•Hihnantäytyyollaoikeinkiristetty(asennettu)
ennenkohdistuksentarkistamista.
•Asetasuorasyrjäviivainkäyttöpyörän
ulkosivuavasten(Kuva33).Äläaseta
suorasyrjäviivaintasekäkäyttöpyörääettä
käytettäväähihnapyöräävasten.
g352174
Kuva33
•Käyttöpyöränjakäytettävänhihnapyörän
ulkosivujenonoltavalinjassa0,76mm:n
tarkkuudella.
•Joshihnapyörienkohdistuseioleoikea,
katsohihnapyörienkohdistustakäsittelevä
kohta.
•Joshihnapyörätonkohdistettuoikein,jatka
asennusta.
•Äläkäytäkiristinpyörääkohdistuksen
tarkistamiseen.
Huomaa:Hihnankäyttöikälyhenee,jos
hihnapyöriäeiolekohdistettuoikein.
26.Liu’utahihnansuojuskiinnityspultteihinja
kiinnitäsekahdellalaippamutterilla(Kuva34).
Tärkeää:Äläkiristämuttereitaliikaa,sillä
sevoivahingoittaasuojusta.
g352192
Kuva34
1.Hihnasuojus
