1
2
3
4
5
6
7
8
9
10
11
G016355

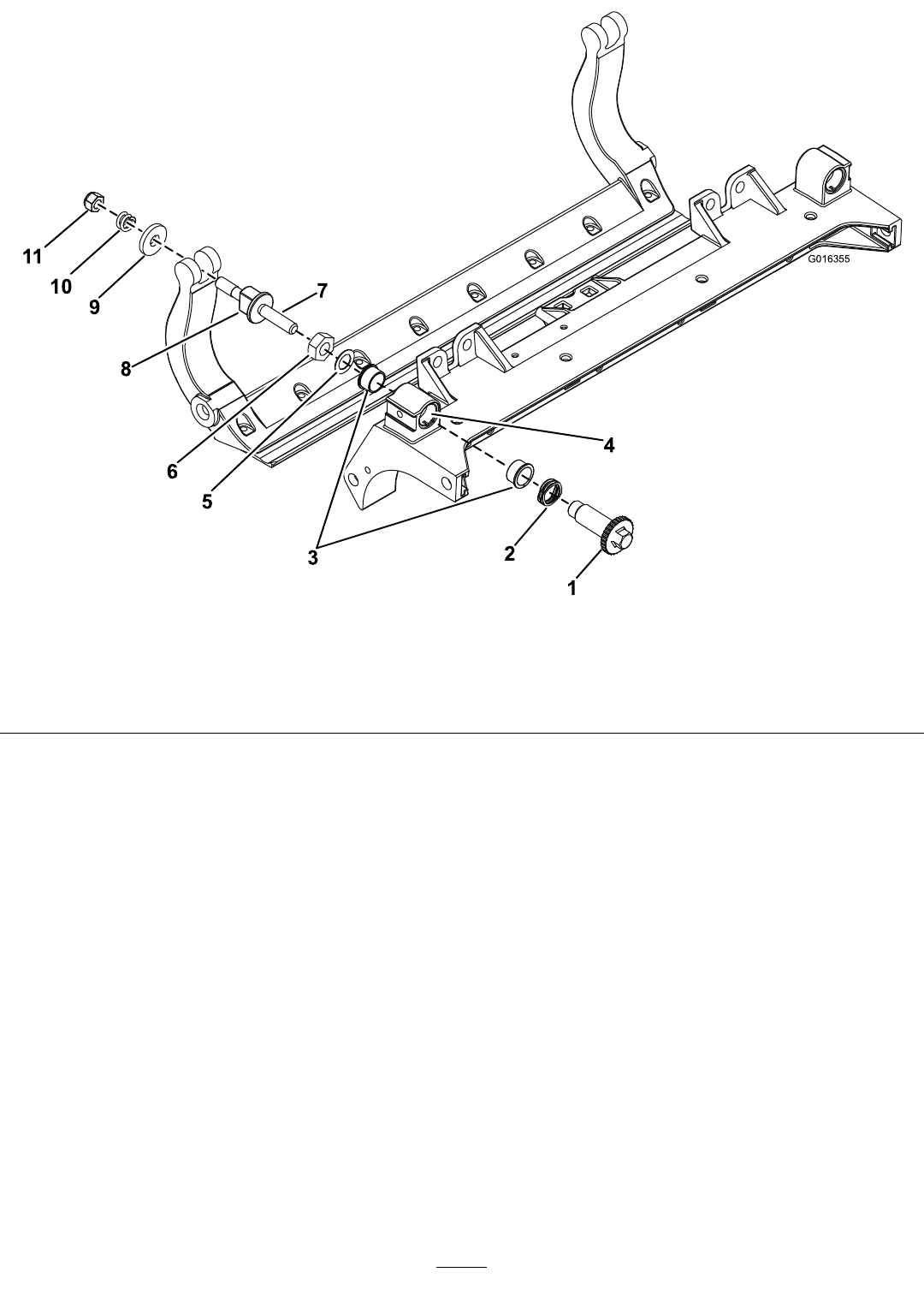

Figura30
1.Ejedelajustador4.Aplicarantigripanteaquí7.Aplicarantigripanteaquí10.Muelledecompresión
2.Arandelaondulada5.Arandelaplana8.Tornillodeajustedelabarra
deasiento
11.Tuercadetensadodel
muelle
3.Casquilloconbrida6.Contratuerca
9.Arandelaendurecida
Mantenimientodelrodillo
Parafacilitarelmantenimientodelrodilloestán
disponiblesunKitdereacondicionamientoderodillos,
PiezaNº114-5430yunKitdeherramientasparael
reacondicionamientodelrodillo,PiezaNº115-0803
().
Figura31ElKitdereacondicionamientoderodillos
incluyetodosloscojinetes,tuercasdecojinetes,juntas
yretenesnecesariosparareacondicionarunrodillo.
ElKitdeherramientasparaelreacondicionamientodel
rodilloincluyetodaslasherramientasylasinstrucciones
deinstalaciónnecesariasparareacondicionarunrodillo
conelkitdereacondicionamientoderodillos.Consulte
elcatálogodepiezasopóngaseencontactoconsu
distribuidorsinecesitaayuda.
19
