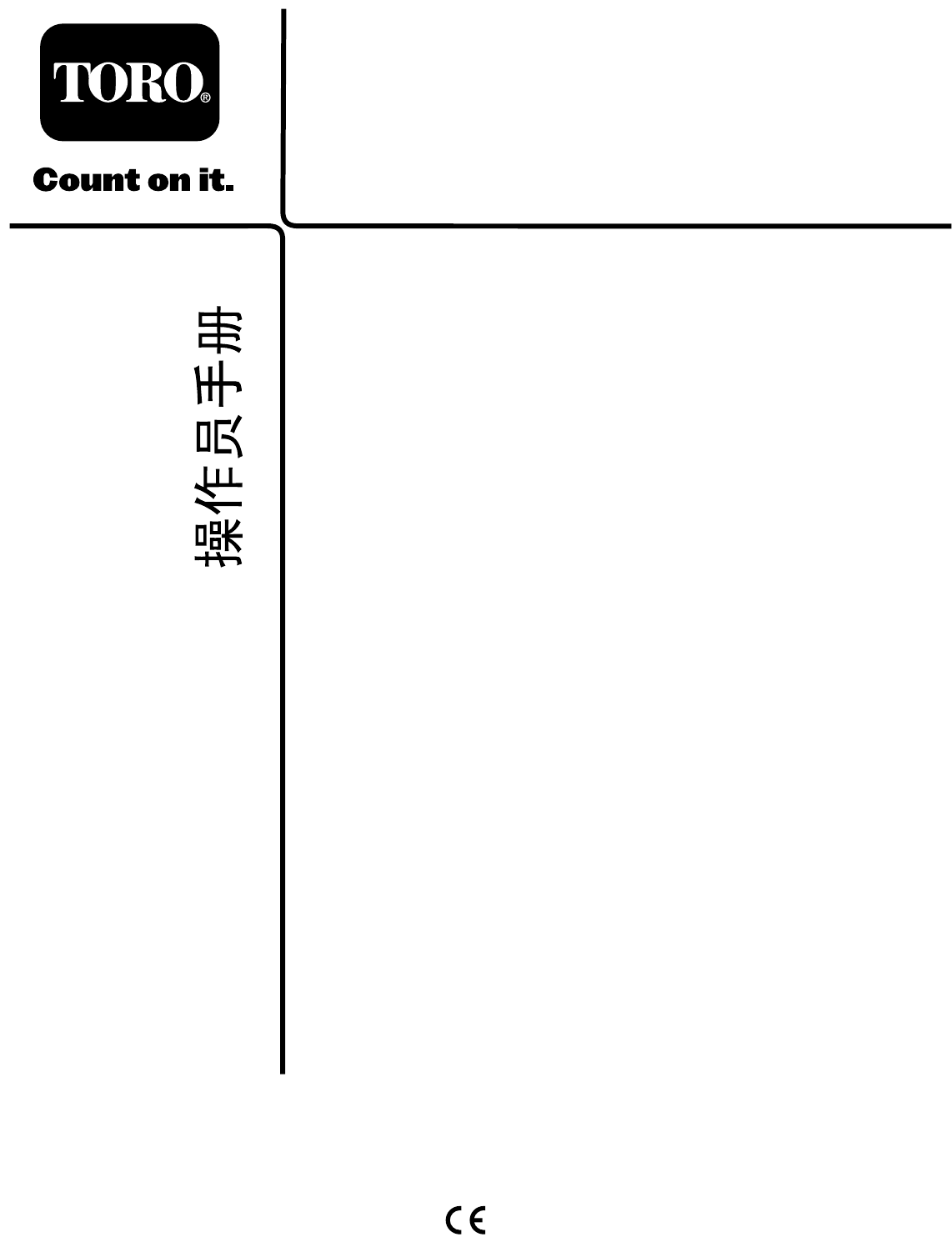

Form No. 3432-953 Rev A 8 和 11 刀 片 69cm 和 8 刀 片 81cm EdgeSeries DPA 滚 刀 组 Reelmaster® 7000-D 主 机 美 国 印 刷 序列 号 405300001 及 以 上 型 号 03721—序 序列 号 405300001 及 以 上 型 号 03722—序 序列 号 405300001 及 以 上 型 号 03727—序 注册 www.Toro.com.
此产品符合欧盟所有相关指令。若要了解详情请参阅本手 册封底的注册声明 DOI。 g000502 图2 安全警告标志 介绍 本滚刀组主要为了在保养得很好的公园、高尔夫球场、运 动场及商业用地草坪上进行剪草作业而设计将本产品用于 指定用途以外的其他目的可能会对您和旁观者造成危害。 重要 事 项 唤起人们对特 本手册使用两个词语来突出信息。重 注意则强调值得特别关注的一般信息。 殊机械信息的注意而注 请仔细阅读本手册了解如何正确操作及维护您的产品避 免人身伤害和产品损坏。正确并安全地操作本产品是您 的责任。 内容 安全 ............................................................................. 3 一般安全 .............................................................. 3 滚刀组安全 ........................................................... 3 刀片安全 ........................
安全 不当使用或维护本机器可能导致人身伤害。若要减少潜在 伤害请遵循这些安全说明并始终注意安全警告标志 即小 心、警告或危险等个人安全指示。不遵循这些说明可能导 致人身伤害甚至死亡事故。 本机器的设计符合 EN ISO 5395 和 ANSI B71.
组装 散装零件 使用下表进行核对 确保所有零件已装运。 程序 说明 1 2 3 数量 用途 直通黄油嘴 1 安装滚刀黄油嘴。 不需要零件 – 调节滚刀组 O 形圈 平头螺丝可出厂时安装 1 2 安装滚刀马达。 媒介和其他零件 说明 数量 《操作员手册》 零件目录未包括——请参阅附带的明信片了 解获得零件目录的相关信息 用途 1 核对材料并将其保存在适当的地方。 – 注 意 请根据正常操作位置来判定机器的左侧和右侧。 1 安装滚刀黄油嘴 此程序中需要的物件 直通黄油嘴 1 程序 g028640 图4 将黄油嘴安装在滚刀组的滚刀马达一侧。请参阅图 3根据 机器上滚刀组的位置来确定滚刀马达的位置。 1. 平头螺丝 (2) 3. 黄油嘴 2. 固定螺丝 4. 润滑孔 2. 安装直通黄油嘴 图 4。 2 调节滚刀组 g031275 图3 1. 滚刀组 1 5. 滚刀组 5 2. 滚刀组 2 6. 滚刀马达 3. 滚刀组 3 7. 配重块或其他附件单独出 售 4. 滚刀组 4 1.
产品概述 4. 请在必要时调节后护罩。 5. 根据需要调节滚刀组转向。 6. 一旦所有滚刀组都安装在主机上并可以操作请调节草 坪补偿弹簧。 规格 型号 要了解执行这些调节的完整说明请参阅 调节滚刀组 (页 码 6)。 3 配重块 03721 66kg 03722 68kg 03727 74kg 配件 附 件 /配 安装滚刀马达 Toro 批准的一系列附件和配件可与机器一同使用以提升 和扩大其能力。请联系您的授权服务代理商或 Toro 授权 经销商或访问 www.Toro.com获取所有经批准附件和配 件的清单。 此程序中需要的物件 1 O 形圈 2 平头螺丝可出厂时安装 为保持机器的最佳性能和持续安全证明请仅使用 Toro 正品 更换零件和附件。其他制造商制造的更换件和附件可能引 发危险而且使用非正品可能使产品保修失效。 程序 重要事项 在安装滚刀马达之前 请获得配重块或其他附 件 并按照配重块或附件随附的说明 将其安装到滚刀马达滚 刀组的另一侧。 1. 将滚刀组安装到主机上请参阅主机 《操作员手册》 的说明。 2.
操作 请参阅您的主机 操作员手册 了解更多操作说明。在每天 使用滚刀组之前请先调节底刀请参阅 调节底刀与滚刀 (页 码 7)。使用滚刀组之前请通过修剪测试草坪来检测剪草 质量确保最终完成的修剪是正确的。 调节滚刀组 调整后护罩 g027166 图7 大多数情况下后护罩关闭时前面排草可达到最佳草屑分散 效果。当草厚重或潮湿时您可以打开后护罩。 注 意 如果明显过度接触/感受到滚刀阻力过大则要倒 磨、重磨底刀前面或者研磨滚刀组确保精确剪草所 需的锋利刀刃请参阅 “Toro 滚刀和旋刀剪草机磨刀手 册 ”手册号为 09168SL。 要打开后护罩图 6 请松开将护罩固定至左侧板的螺栓将护 罩旋转至打开位置然后拧紧螺栓。 重要事项 最好始终保持轻微接触。如果不保持轻微 滚刀刀刃就无法充分自锋利 操作一段时间后 接触 底刀/滚 滚刀的磨损 将导致刀刃变钝。如果保持过度接触 底刀/滚 就会更快、更不均匀 可能对剪草质量产生负面影响。 注 意 长期使用后底刀两端最终都会出现隆起现象。 打磨掉或锉掉这些凹口使其与底刀刀刃平齐以确保 操作顺畅。 注 意 经过一段时间您需要对槽图 8进行打磨因为它 的设计寿命仅为底刀
g015977 图 11 1. 锁扣销 g015978 图9 注意 在山坡上剪草时 建议固定转向。 1. 六角头螺丝 3. 承载架 2. 枢轴隔片 4. 凸缘锁紧螺母 调节底刀与滚刀 使用此程序设置底刀和滚刀检查滚刀与底刀的状况以及 它们之间的相互作用。完成此程序后请始终根据你的场地 条件来检测滚刀组的性能。要获得最佳的剪草性能您可 能需要做出进一步的调整。 重要事项 不要将底刀与滚刀安装得太紧 否则可能会发 生损坏。 • 在倒磨滚刀组或者打磨滚刀之后您可能需要使用该滚刀 组连续剪草几分钟然后执行此程序调节底刀与滚刀因 为滚刀与底刀要相互调节。 • 如果草坪密度过高或剪草高度太低则可能需要额外 调节。 g031275 图 10 1. 滚刀组 1 5. 滚刀组 5 2. 滚刀组 2 6. 滚刀马达 3. 滚刀组 3 7. 配重块 4. 滚刀组 4 完成此程序需要以下工具 • • 锁定转向 薄垫片 0.05mm零件号 125-5611 剪切性能纸零件号 125-5610 1. 将滚刀组放在平整、水平的工作表面上。 2.
调节后滚筒 1. 根据剪草高度表将所需数量的隔片放在侧板安装法 兰图 14下将后滚筒支架图 14调节到所需的剪草高 度范围。 g003324 图 14 1. 隔片 2. 滚筒支架 3. 侧板安装法兰 g191340 图 13 2. 抬高滚刀组的后部将一个挡块放在底刀下面。 1. 支撑架 3. 拆掉将两个滚筒支架和隔片固定到两个侧板安装法 兰上的 2 个螺母。 4. 旋转滚刀使一片刀片从滚刀组右侧底刀端部约 25mm 处与底刀交叉。 4. 调低滚筒和侧板安装法兰及隔片上的螺丝。 5. 将隔片放在滚筒支架上的螺丝上。 注 意 在此刀片上放置一个识别标记使随后的调节 更加容易。 6. 使用之前拆下的螺母将滚筒支架和隔片固定在侧板 安装法兰的下面。 5. 在带标记的滚刀刀片与底刀之间在刀片与底刀交叉 的地方插入 0.05mm 的薄垫片。 7. 检查底刀与滚刀是否正确接触。翻转剪草机露出前后 滚筒和底刀。 6.
重要事项 调整弹簧 将滚刀组安装到主机上 直接指向前 方 并降低到底板上。 1. 确保发卡销安装在弹簧杆的后孔内 图 16。 g003327 图 18 g027169 1. 调刀尺 2. 高度调节螺丝 3. 螺母 3. 将螺丝头钩在底刀的刀刃上并将调刀尺的后端放到后 滚筒上 图 19 。 4. 旋转调节螺丝直到前滚筒接触到调刀尺 图 19。调整 滚筒的两端直到整个滚筒与底刀平行。 用于设置疏草高度的孔 HOG 5. 未使用的孔 4. 图 16 1. 草坪补偿弹簧 3. 弹簧杆 2. 发卡销 4. 六角螺母 2. 拧紧弹簧杆前端的六角螺母直至压缩后的弹簧长度 为 159mm 图 16 。 注 意 在粗糙地面上操作机器时弹簧长度应减少 1.3 cm。 注 意 如果剪草高度设置或剪草激进度设置发生变 化需重置草坪补偿设置。 调 节 剪 草 高 度 HOC 注 意 对于超过 2.54cm 的剪草高度必须安装高剪套件。 1.
剪草高度表 剪草高 度设置 剪草的激进度 后隔片 的数量 链节的 数量 疏草刀套 件 已 安 装 ** 剪草高 度设置 剪草的激进度 后隔片 的数量 链节的 数量 疏草刀套 件 已 安 装 ** 6.4mm 小 0 5+ Y 4.
使用下图确定最适合所需剪草高度的底刀。 底刀/剪草高度表 底刀 零件号 底刀缘高度 剪草高度 低剪 可选 120-1641 69cm 5.6mm 6.4 12.7mm 6.9mm 9.5 63.5mm* 6.9mm 9.5 63.5mm* 9.3mm 12.7 63.5mm 120-1642 81cm EdgeMax® 可选 112-8910 69cm 112-8956 81cm 标配 生产 114-9388 69cm 114-9389 81cm 重载 可选 114-9390 69cm 114-9391 81cm * 暖季型草可能需要 12.7mm 及更低的剪草高度 可能需要低剪底刀。 g006510 图 20 1.
剪草高度表术语 剪 草 高 度 HOC 设 置 这需要与所需剪草高度对应。 工作台设置剪草高度 工作台设置剪草高度指底刀上边缘的高度设置为高于与前 滚筒和后滚筒底部接触的一个水平面。 有效剪草高度 g020410 图 22 这是草被剪掉的实际高度。 对于指定工作台设置剪草高 度实际剪草高度将因草的类型、处于一年中的某个时段、 草坪及土壤状况而异。滚刀组设置剪草的激进度、滚筒、 底刀、安装的附件、草坪补偿设置等也会影响有效剪草高 度。使用草坪评估器 Turf Evaluator 型号 04399检查有效剪 草高度定期确定所需的工作台设置剪草高度。 1. 提升链 3. 底孔 2.
维护 滚刀组润滑 定期使用 2 号锂润滑脂润滑每个滚刀组的 5 个黄油嘴图 24 。 翻转滚刀组时使用支架 前滚筒和后滚筒各有 2 个润滑点滚刀马达花键有 1 个润 滑点。 当必须翻转滚刀组露出底刀/滚刀时应使用支架随主机提 供支撑住滚刀组的后部确保底刀架调节螺丝后端的螺母 不会接触工作表面 图 23。 注意 冲洗之后应立即润滑滚刀组 有助于将水清理出轴 承 并延长轴承寿命。 1. 使用干净的抹布擦拭每个黄油嘴。 2. 涂抹润滑脂直至滚筒密封件和轴承释放阀外面看得 到润滑脂。 3. 擦掉多余的润滑脂。 g191340 图 23 1. g191601 图 24 润滑滚刀马达侧的黄油嘴 支撑架 1.
铲磨滚刀 新滚刀的棱面宽度为 1.31.5mm铲磨角度为 30 度。 当棱面宽度大于 3mm 时请执行以下步骤 1. 对所有滚刀棱面进行 30° 铲磨 直至棱面宽度达到 1.3mm 图 25 。 g028800 图 25 1. 30 度 2. 2. 1.3mm 旋转打磨滚刀直至达到 <0.
维护底刀 底刀使用极限列于下图中。 重要事项 在使用极限以下使用带底刀的滚刀组 造成的影响可能包括导致剪后外观欠佳 并降低底刀结构的完整性。 底刀使用极限图 底刀 零件号 底刀刃高度 使用极限* 研磨角度 顶面角⁄前角 低剪 可选 120 1641 69cm 120-1642 81cm 5.6mm 4.8mm 10/5 度 EdgeMax® 可选 112 8910 69cm 112-8956 81cm 6.9mm 4.8mm 10/5 度 标配 生产 114 9388 69cm 114 9389 81cm 6.9mm 4.8mm 10/5 度 重载 可选 114 9390 69cm 114-9391 81cm 9.3mm 4.8mm 10/5 度 检查顶面研磨角度 用于研磨底刀的角度十分重要。 使用角度指示器Toro 零件号 131-6828和角度指示器底座 Toro 零件号 131-6829检查研磨机产生的角度然后纠正任 何研磨机错误。 1. g027268 如 图 28 所示把角度指示器放到底刀的底侧上。 图 26 建议的顶面和前底刀研磨角度 1.
g003334 图 31 1. 底刀架螺栓 4. 拆下两个底刀架螺栓向下拉动底刀架并从机器螺栓图 31上拆下来。取下底刀架 图 32 两端的 2 个尼龙垫 圈和 1 个冲压钢垫圈。 g034114 图 29 1. 角度指示器底座 3. 底刀 2. 与底刀边缘配合的磁体边 缘 4. 角度指示器 4. 2. 锁紧螺母 如 图 29 所示将角度指示器放置到底座上。 注 意 这是研磨机产生的角度且应在建议顶面研磨 角度的 2 度之内。 维护底刀架 拆除底刀架 g003335 1. 逆时针旋转底刀架调节螺丝将底刀后撤离开滚刀图 30 。 图 32 1. 2. g016647 图 30 1. 底刀架调节螺丝 3. 底刀架 2. 弹簧加压螺母 4. 垫圈 2. 退出弹簧加压螺母直到垫圈不再对底刀架 图 30 施 压。 3. 在机器的另一侧松开固定底刀架螺栓图 31的锁紧 螺母。 16 底刀架螺栓 螺母 3. 钢垫圈 4.
组装底刀架 1. 安装底刀架将安装吊耳固定在垫圈与底刀架调节器 之间。 2. 使用底刀架螺栓螺栓上带有螺母和 6 个垫圈将底刀 架固定在两个侧板上。 3. 将尼龙垫圈放在侧板凸起的一侧。 4. 在两个尼龙垫圈的外侧各放一个钢垫圈图 32。 注 意 上紧底刀架螺栓扭矩至 3745N·m。拧紧锁紧螺 母直至外部钢垫圈停止旋转且两侧不再松动但不要拧 得过紧或导致侧板变形。内侧的垫圈可能有空隙。 5. 旋紧弹簧加压螺母直到弹簧完全压紧然后往回松开 1/2 圈 图 33 。 g279161 图 34 g006505 图 33 1. 弹簧加压螺母 2. 弹簧 1. 底刀架 2. 底刀 安装底刀 1. 清除底刀架表面的所有铁锈、水垢和腐蚀物然后在 底刀架表面抹上一层薄薄的油。 2. 清洁螺丝螺纹 3. 如图 34 所示在螺丝上涂抹防粘剂将底刀安装到底 刀架上 3. 螺丝 A. 将 2 个外部螺丝的扭矩上紧至 1N·m请参阅图 35。 B. 按照从底刀中间向两端的顺序上紧螺丝扭矩至 2328N∙m请参阅图 35。 g279162 图 35 1.
维 护 HD 双 点 调 节 器 DPA 4. 拆除所有零件请参阅 HD DPA 套件 安装说明 和 图 36 。 将一个波形垫圈安装到调节器轴上然后将调节器轴滑 入滚刀组机架中的凸缘轴套内图 36。 5. 使用扁平垫圈和锁紧螺母固定调节器轴图 36。 2. 将防粘剂涂抹到滚刀组中心机架图 36的轴套区内侧。 6. 上紧锁紧螺母扭矩至 2027N·m。 3. 将凸缘轴套上的键与机架的槽对准然后安装轴套图 36 。 1. 注 意 底刀架调节器轴采用左旋螺纹。 g016926 图 36 1. 轴调节器 4. 在此处涂抹防粘剂。 7. 在此处涂抹防粘剂。 10. 压缩弹簧 2. 波形垫圈 5. 扁平垫圈 8. 底刀架调节螺丝 11. 弹簧加压螺母 3. 凸缘轴套 6. 锁紧螺母 9. 硬化垫圈 7. 将防粘剂涂抹到安装在调节器轴中的底刀架调节器螺 丝的螺纹上。 8. 将底刀架调节器螺丝旋入调节器轴。 9. 将硬化垫圈、弹簧和弹簧加压螺母宽松地安装到调 节器螺丝上。 10.
维护滚筒 滚筒所需的所有轴承、轴承螺母、内密封件和外密封件。 滚筒翻新工具箱包括使用滚筒翻新套件翻新滚筒所需的所 有工具和安装说明。请参阅您的零件目录或联系您的 Toro 授权经销商寻求帮助。 维护滚筒可以使用滚筒翻新套件零件号 114–5430和滚筒翻 新工具套件零件号 115–0803图 37。滚筒翻新套件包括翻新 g007790 图 37 1. 滚筒翻新套件零件号 114–5430 6. 轴承螺母 2. 滚筒翻新工具套件零件号 115-0803 7. 内密封件工具 3. 内密封件 8. 垫圈 4. 轴承 9. 轴承/外密封件工具 5.
