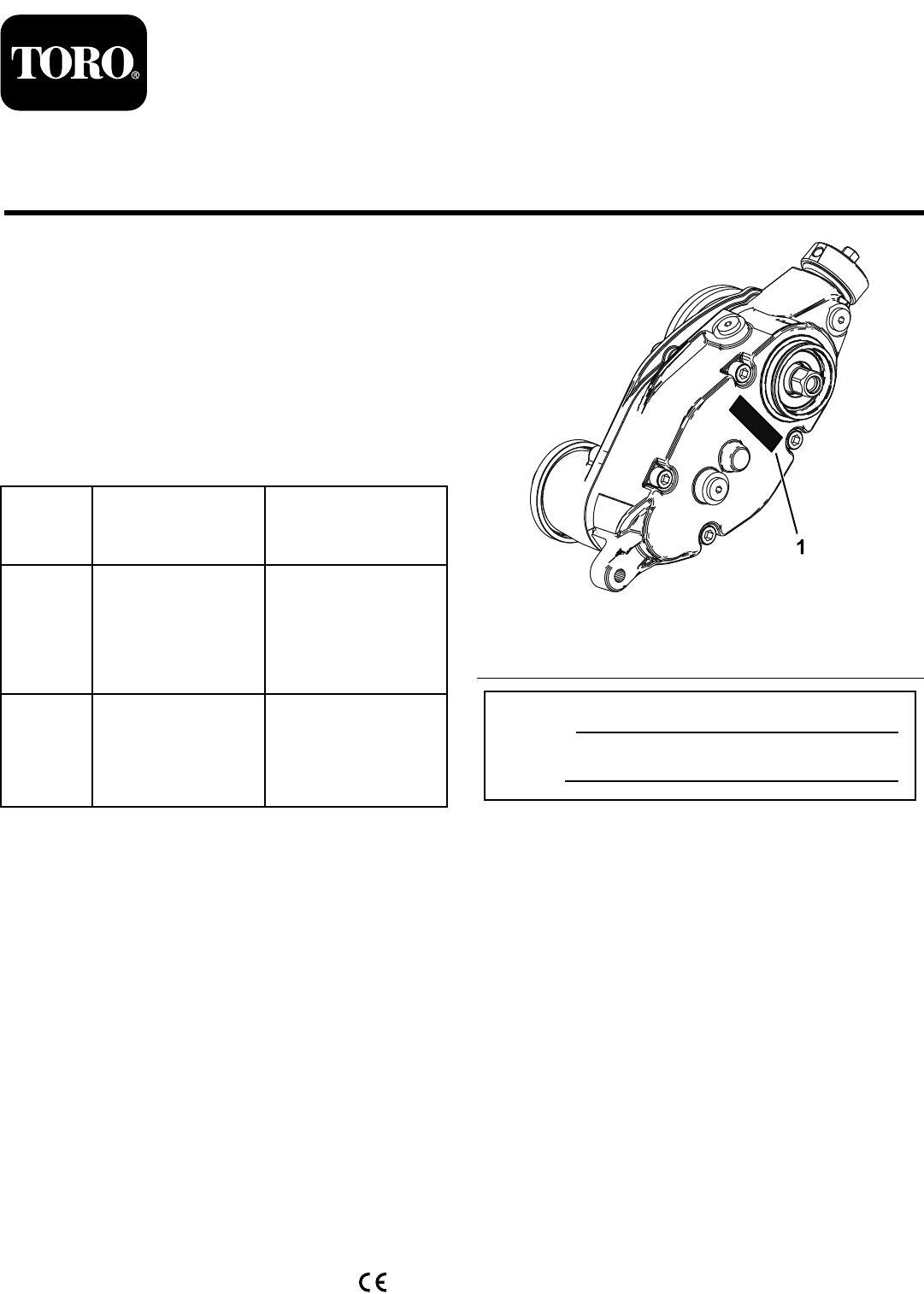

Form No. 3443-398 Rev A Universelt trimsatsdrivssett 46 cm, 56 cm eller 69 cm klippeenheter i Reelmaster® Edge-serien™ med 12,7 cm eller 17,8 cm spole Modellnr. 03763—Serienr. 321000000 og oppover Modellnr. 03768—Serienr. 321000000 og oppover Installasjonsveiledning Innledning Viktig: Før du installerer dette settet, må du påse at du har en kompatibel klippeenhet: 03763 er utviklet for bruk på Reelmaster DPA-klippeenheter med en 12,7 cm spole.
Løse deler Bruk diagrammet nedenfor som en sjekkliste for å kontrollere at alle delene er sendt. Prosedyre 1 2 3 4 5 6 Beskrivelse Ant. Bruk Ingen deler er nødvendige – Klargjøre maskinen. Momentnøkkel (ikke inkludert) – Samle verktøy som trengs for oppsett. Ingen deler er nødvendige – Bestemme hvor på klippeenheten trimsatsen skal monteres.
1 3 Klargjøre maskinen Bestemme oppsettet Ingen deler er nødvendige Ingen deler er nødvendige Prosedyre Prosedyre 1. Parker maskinen på en jevn flate. 2. Sett på parkeringsbremsen. 3. Slå av motoren og fjern nøkkelen. Se brukerhåndboken. 4. Fjern klippeenheten fra trekkenheten hvis den er installert. Se brukerhåndboken for trekkenheten. Bruk følgende diagram for å finne ut retningen til trimsatssettet og spolemotorene. 2 g027662 Figur 2 Samle verktøy som trengs for oppsett 1.
4. Hold spolen fast for å montere det nye innlegget; Hold fast spolen mens du monterer de gjengede innsatsene (side 19). 5. Påfør middels sterkt gjengeforseglingsmiddel som kan fjernes (så som blå Loctite® 243) på gjengene til det nye, lengre kileinnlegget, og fest det til spoleakselen. Stram til boltene med et moment på 115 til 128 Nm.
Montere vektbraketten og trimsatsdrivhuset Deler som er nødvendige for dette trinnet: 5 Vektbrakett 10 Sekskantsokkelbolt med halvrundt hode (⅜ x ¾ tomme) 3 Trimsatsdrivhus (venstredriv) 2 Trimsatsdrivhus (høyredriv) g037064 Figur 5 1. Flenshodebolter B. 2. Støttestang Prosedyre Monter de to eksisterende flenshodeboltene fra innsiden av klippeenheten, og fest dem med ⅜ tommes flenslåsmuttere (Figur 6). 1. Finn trimsatsdrivhuset for venstrekjøring og trimsatsdrivhuset for høyrekjøring.
Montere lederullenheten Deler som er nødvendige for dette trinnet: g346923 Figur 8 1. Vektbrakett 4. Gjengeforseglingsmiddel 2. Sekskantsokkelbolt med halvrundt hode – ⅜ x ¾ tomme (2) 5. Sekskanthodebolt (Stram til 135–150 Nm) Bruk et middels sterkt gjengeforseglingsmiddel (som blå Loctite® 243) på de innvendige gjengene i spoleakselen (Figur 8). 4. Monter trimsatsdrivhuset på spoleakselen (Figur 8) med sekskantskruen på trimsatsdrivhuset.
Montere klippehøydebrakettenheten og fremre valse Deler som er nødvendige for dette trinnet: 5 Venstre klippehøydebrakettenhet 5 Høyre klippehøydebrakettenhet 10 Skulderbolt 5 Herdet skive 10 Flenslåsemutter (⅜ med ⅝ sekskantet) 2. Påfør en middels sterk sylindrisk festemasse (f. eks. blå Loctite 242®) til skulderbolten før montering av justeringsarmene til trimsatsdrivhuset og styreremskiven. 3.
4. På styreremskivens side justerer du justeringsarm-stangen til klippehøydebraketten med reguleringsmuffen på styreremskiven og fester den med en skulderbolt som vist i Figur 12; stram skulderbolten til 20–26 Nm. g346926 Figur 13 g346925 Figur 12 1. Skulderbolt 3. Reguleringsmuffe 2. Justeringsarm-stang 4. Lederullenhet 5. Stram låseskruene og låsemutterne som fester klippehøydebrakettenhetene til sideplatene (Figur 13). 1. Justeringsbolt 4. Flensmutter 2. Låsemutter 3.
2. Monter lokket som vist i Figur 14. 9 Montere trimsatsenhet og valgfritt trimsatsbørstesett Trimsats- og børstesett leveres separat g346927 Figur 14 1. Lokk 3. 2. Påfør grønn Loctite 609® Deler som er nødvendige for dette trinnet: Hvis du monterer trimsatsen på venstre side av maskinen, må du gjøre følgende (Figur 15): A. Fjern sokkelskruen med sekskanthode som fester clutchknotten til aktuatorakselen. B. Fjern clutchjusteringsenheten, og snu den (Figur 15). C.
g240752 Figur 16 1. Drivstyrespindler 4. Akselklemme (4) 2. Trimsatsdrivenhet 5. Bolt (4) Stram til med et moment på 5–7 Nm g032403 Figur 17 3. Låsemutter (4) 3. Fest trimsatsen på maskinen som vist i Figur 16, og stram boltene. 4. For å hindre binding stiller du inn klippehøyden og trimmehøyden, og deretter løsner du boltene. 1. Stroppefeste 3. Stropp 2. Holdemutter 4. Børste 3.
10 Juster trimsatsens fjærkraft Deler som er nødvendige for dette trinnet: – Skive (delenr. 3256-24, ikke inkludert) g032402 Figur 19 1. Børste 5. Prosedyre 2. Knivblad For oppsett med lav trimmehøyde der ekstra fjærkraft er nødvendig, monter flere skiver (delenr. 3256-24) til øyebolten for å komprimere trimmehøydefjærene ved en lav trimmehøyde. Pakk stroppene løst rundt spoleakselen og børstene ved å sette stroppene inn i rennene på børstene Figur 19, som vist i Figur 17.
mange skiver du må legge til for å oppnå ønsket fjærlengde. 11 Montere den vinklede koblingen For Reelmaster 3550- og 3555-maskiner – kun nr. 1 fremre, midtre klippeenhetsplassering og settmodell 133-0150 Deler som er nødvendige for dette trinnet: 1 Hydraulikkobling – 45° (delenr. 340–101, selges separat) Prosedyre Viktig: For Reelmaster 3550- og 3555-maskiner – kun nr. 1 fremre, midtre klippeenhetsplassering og settmodell 133-0150: Bestill 45° hydraulikkobling (delenr.
Bruk • Gresstype • generelt driftsprogram (dvs. irrigasjon, gjødsling, bruk av spreder, lufting av gresset, oversåing osv.) Innledning • Trafikk Trimmingen utføres i torvlaget over jordnivået. Trimmingen stimulerer vertikal vekst av gressplanter, reduserer korn og kapper gressutløpere for et tettere torvlag. Trimming produserer en mer ensartet og tettere spilleoverflate for hurtigere og påliteligere golfballytelse. • Stressperioder (dvs.
g346928 Figur 23 1. Høydejusteringsknott 3. Trimsatshøyde (HOG) 2. Hurtig-opp-hendel 4. Antall avstandsstykker for bakre valse (under sideplateskive) 5. Gjenta trinn 4 på motsatt side av trimsatsen, og kontroller deretter innstillingen på den siden av trimsatsen hvor du utførte prosedyren først. Høydeinnstillingen på begge sider av trimsatsen må være identisk. Juster stangen etter behov.
Anbefalt klippehøyde (HOC)- og trimsatshøyde (HOG)-spekter Klippehøyde (mm) Klippehøyde (tommer) Antall avstandsstykker for bakre valse Anbefalt trimsatshøyde = anbefalt klippehøyde – trimsatsinnskobling Anbefalt trimsatshøyde = anbefalt klippehøyde – trimsatsinnskobling (mm) (tomme) 6,3 0,250 0 3,1 til 6,3 0,125 til 0,250 9,5 0,375 0 4,7 til 9,5 0,187 til 0,375 9,5 0,375 1 4,7 til 9,5 0,187 til 0,375 12,7 0,500 0 6,3 til 12,7 0,250 til 0,500 12,7 0,500 1 6,3 til 12,7 0,250 ti
1. Transportere maskinen Still inn hovedklippespolene til klippehøyden som du vanligvis ville brukt uten sylindertrimsatsen. Bruk en Wiehle-valse på fremre del, og en full valse på bakre del. Når du vil klippe uten trimsatsen, eller har behov for å transportere maskinen, flytt hurtig-opp-hendel til TRANSPORT-stilling (Figur 25). Merk: Mengden gress som fjernes er en nøkkelindikator på beregningen på høyde-/dybdeinnstillingen til sylindertrimsatsen. 2.
Vedlikehold 50 cc for 12,7 cm spoler eller 90 cc for 18 cm spoler. Skifte girolje Serviceintervall Etter de 100 første timene Hver 500. time / årlig (det som kommer først) 1. 2. 3. 4. 5. Rengjør utvendige overflater på trimsatshuset. Viktig: Påse at det ikke er smuss eller gress på utsiden av trimsatshuset. Hvis det kommer rusk inn på innsiden av trimsatsen, kan det medføre skade på girkassen. Løsne tappepluggen i bunnen av huset (Figur 28).
Fjerne trimsatsdrevhuset Viktig: Du må bruke en sekspunkts sokkel med tungt borerør. Merk: Behold alle demonterte deler for senere montering med mindre annet er angitt. Rengjøre trimmespolen Viktig: Hvis du har problemer med å fjerne trimsatsdrivhuset, se servicehåndboken for trekkenheten eller kontakt din autoriserte Toro-distributør. Serviceintervall: Etter hver bruk Rengjør trimmespolen etter bruk ved å sprøyte vann på den. Ikke rett vannstrålen direkte på trimsatsens lagerpakninger.
2. Sett inn et brekkjern med langt håndtak (anbefalt ⅜ x 12 tommer skrutrekkerhåndtak) gjennom baksiden av klippespolen og nærmest den siden av klippeenheten som skal strammes (Figur 31). 3. Plasser brekkjernet mot spole-støtteplatens sveiseside (Figur 31). fremsiden av klippespolen og nærmest den siden av klippeenheten som skal strammes (Figur 32). 2. Plasser brekkjernet mot sveisesiden til den interne kuttespolens forsterkning (Figur 32).
