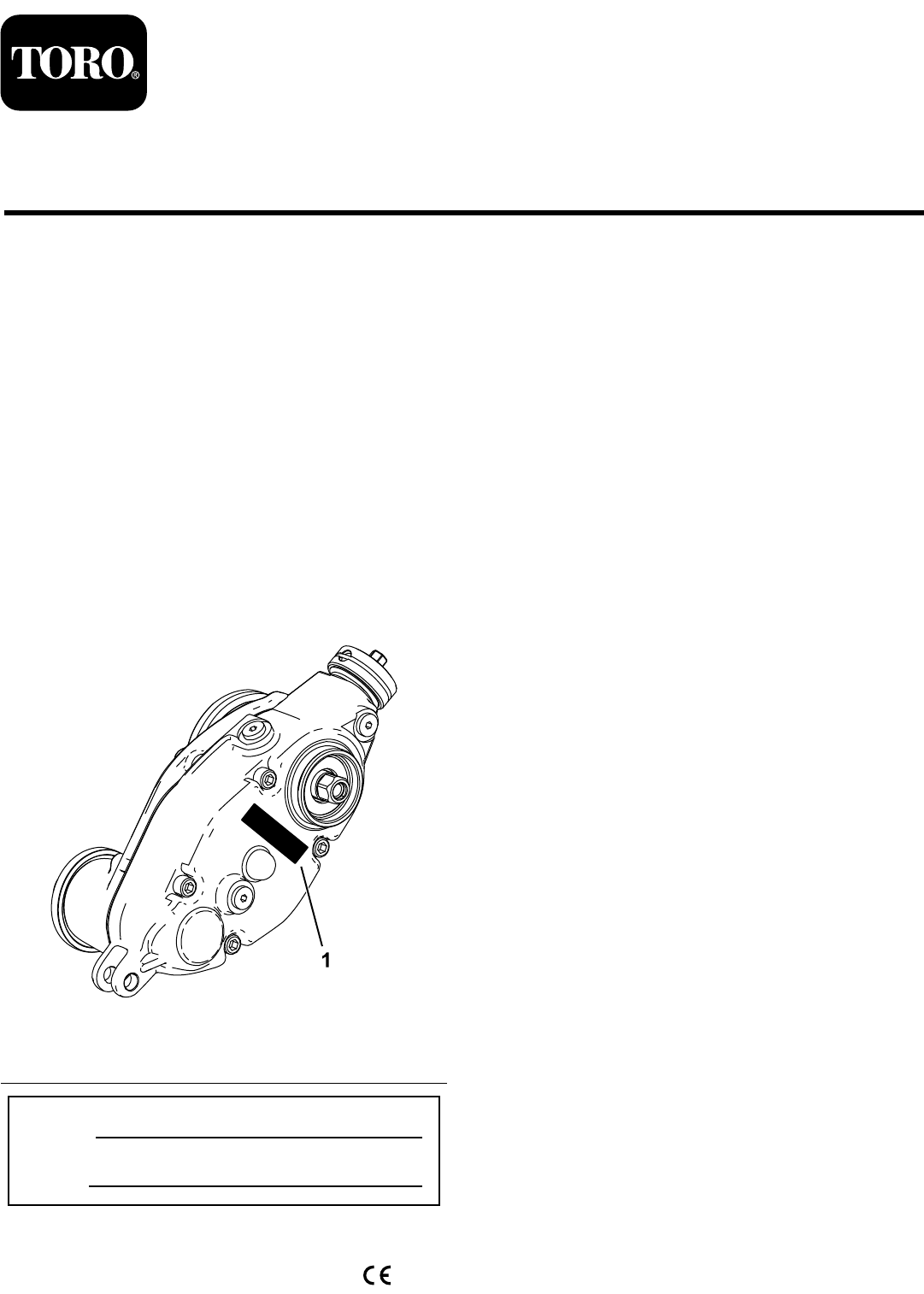

Form No. 3429-459 Rev B Universaltrimmerdrevsæt Reelmaster®-klippeenheder på 46 cm, 56 cm og 69 cm med EdgeSeries-knivcylinder på 13 cm eller 18 cm Modelnr. 03763—Serienr. 319000001 og derover Modelnr. 03768—Serienr. 319000001 og derover Monteringsvejledning Indledning Læs disse oplysninger omhyggeligt, så du kan lære at betjene og vedligeholde produktet korrekt samt undgå person- og produktskade. Det er dit ansvar at betjene produktet korrekt og sikkert. Du kan kontakte Toro direkte på www.Toro.
Løsdele Brug skemaet herunder til at kontrollere, at alle dele er blevet leveret. Beskrivelse Fremgangsmåde Antal Anvendelse 1 2 Kræver ingen dele – Klargør maskinen. Oliesprøjte 1 Anskaffelse af værktøjet, der kræves til montering. 3 Kræver ingen dele – Fastlæggelse af trimmerens placering på klippeenheden.
1 3 Klargøring af maskinen Fastlæggelse af opsætning Kræver ingen dele Kræver ingen dele Fremgangsmåde Fremgangsmåde 1. Parker maskinen på en plan overflade. 2. Aktiver parkeringsbremsen. 3. Sluk motoren, og tag nøglen ud. Brug følgende diagram til at fastlægge placeringen af trimmersættet og knivcylindermotorerne. 2 Anskaffelse af værktøjet, der kræves til montering g027662 Figur 3 Dele, der skal bruges til dette trin: 1 Oliesprøjte Fremgangsmåde 1. Klippeenhed 1 5. Klippeenhed 5 2.
Klargøring af klippeenheden Dele, der skal bruges til dette trin: 3 Forlænget notede indsats (højregevind) 2 Forlænget notet indsats (venstregevind) 10 Flangelåsemøtrik (⅜")—Kun model 03768 g221766 Figur 4 Set fra højre side af klippeenheden 1. Forlænget notet indsats (tilspænd til et moment på 115 til 128 N∙m) 2. Påfør aftagelig låsemasse af middel styrke på gevindene Fremgangsmåde Bemærk: Du kan kassere alle afmonterede dele, medmindre andet er anført. 1.
8. Fjern de eksisterende klippehøjdebeslag og frontrullen fra klippeenhedens sideplader (Figur 5). 5 Bemærk: Gem frontrullen til senere montering. 9. Montering af vægtbeslaget og trimmerdrevboksen På klippeenheder på 17,8 cm eller på enheder med en påmonteret støttestang skal støttestangen afmonteres og boltene vippes rundt som beskrevet herunder: A. Dele, der skal bruges til dette trin: Fjern de to flangehovedbolte, der fastgør støttestangen, og fjern støttestangen (Figur 6).
Montering af styreremskiven Dele, der skal bruges til dette trin: 10 Bolt med unbrakokærv 5 Drejenav 5 O-ring 2 Styreremskive (venstre) 3 Styreremskive (højre) 10 Flangelåsemøtrik (⅜") – kun model 03763 10 Kontralåsemøtrik (⅜") – kun model 03768 g227902 Figur 9 1. Vægtbeslag 4. Gevindlåsemasse 2. Rundhovedet bolt med 5. Sekskantbolt (tilspænd til unbrakokærv – ⅜" x ¾" (2) 135 til 150 Nm) 3. Trimmerdrevboks (venstre side vist) 3. 4.
Montering af klippehøjdebeslagene og frontrullen Dele, der skal bruges til dette trin: 5 Venstre klippehøjdebeslag 5 Højre klippehøjdebeslag 10 Justeringstap 10 Split 10 Flangelåsemøtrik (⅜ med ⅝" sekskanthoved) g232400 Figur 12 Fremgangsmåde 1. 1. Justeringstap 3. Split 2. Justeringsarmens stang 4. Trimmerdrevboks 3. Monter venstre og højre klippehøjdebeslag samt frontrullen løst på klippeenhedens sideplader med de bræddebolte, du fjernede tidligere (Figur 11).
g279747 Figur 15 1. Indstil fjederens længde til 2. Valgfri flangemøtrik (delnr. 19 mm i indkoblet position. 3290-357) g192299 Figur 14 1. Justeringsbolt 4. Flangemøtrik 2. Låsemøtrik 3. Bræddebolt and flangelåsemøtrik (⅜" med ⅝" sekskanthoved) 5. Maskinskrue 5. Stram låsemøtrikken på klippehøjdens justeringsbolt, skru derefter låsemøtrikken ud med ½ omgang (Figur 14). 6. Centrer frontrullen mellem klippehøjdebeslagene, og lås den på plads med maskinskruerne og flangemøtrikkerne (Figur 14).
Montering af trimmeren og det valgfrie kostesæt Trimmeren og kostesættet leveres separat g242099 Figur 16 1. Hætte 3. 2. Påfør Green Loctite 609® Dele, der skal bruges til dette trin: Hvis du monterer trimmeren på maskinens venstre side, skal du udføre følgende trin: A. Fjern O-ringen fra koblingens greb (Figur 17). B. Fjern brudstiften, der fastgør koblingens greb til aktuatorens aksel (Figur 17). C. Fjern koblingens grebsamling, og vend den om. D.
g240752 Figur 18 1. Drevakseltap 4. Akselklemme (4) 2. Trimmer 5. Bolt (4) Tilspænd med et moment på 5 til 7 Nm g032403 Figur 19 3. Kontramøtrik (4) 3. Fastgør trimmeren på maskinen som vist i Figur 18, og stram boltene. 4. For at forhindre sammenbinding skal du indstille klippehøjden og trimmehøjden og derefter løsne boltene. 1. Stroppens spænde 3. Spændebøjle 2. Kontramøtrik 4. Børste 3.
10 Montering af vinkelfittingen Kun til Reelmaster 3550 og 3555 maskiner – nr. 1 forreste, midterste klippeplacering og sætmodel 133-0150 g032402 Figur 21 1. Børste 5. 2. Skærekniv Dele, der skal bruges til dette trin: Vikl stropperne løst, som vist i Figur 19, omkring trimmerens knivcylinderaksel og børsterne ved at placere stropperne i børsterillerne Figur 21.
Betjening Indledning Trimning udføres i græsoverfladen over jordniveau. Trimning fremmer græssets lodrette vækst, reducerer uhensigtsmæssig vækst og fjerner udløbere, hvorved der opnås et tættere græsunderlag. Trimning giver en mere ensartet og tæt spilleoverflade, hvor golfbolden ruller hurtigere og mere præcist. Trimning bør ikke betragtes som et alternativ til lodret klipning.
• Græstypen • Det overordnede forvaltningsprogram (dvs. kunstvanding, gødning, sprøjtning, luftning, såning osv.) • Traffik • Belastningsperioder (dvs. høje temperaturer, høj fugtighed, usædvanligt meget trafik) Disse faktorer kan variere fra fairway til fairway. Efterse klippeområdet regelmæssigt, og varier proceduren for trimning efter behov. Bemærk: Forkert eller for voldsom brug (dvs.
Anbefalet område for klippehøjde (HOC) og trimmehøjde (HOG) Klippehøjde (mm) Klippehøjde (tommer) Antal afstandsbøsninger til bagrulle Trimmehøjde = klippehøjde – trimmerindkobling Trimmehøjde = klippehøjde – trimmerindkobling (mm) (tommer) 6,3 0,250 0 3,1 til 6,3 0,125 til 0,250 9,5 0,375 0 4,7 til 9,5 0,187 til 0,375 9,5 0,375 1 4,7 til 9,5 0,187 til 0,375 12,7 0,500 0 6,3 til 12,7 0,250 til 0,500 12,7 0,500 1 6,3 til 12,7 0,250 til 0,500 12,7 0,500 2 6,3 til 9,5 0,250
Vedligeholdelse Sådan bestemmes den korrekte højde/dybdeindstilling: 1. Indstil hovedknivcylindrene til den klippehøjde, du normalt ville bruge uden trimmerknivcylinderen. Brug en Wiehle-rulle foran og en hel rulle bagpå. Skift af gearkasseolie Eftersynsinterval Efter de første 100 timer Mængden af græs, der fjernes, er en væsentlig indikator ved fastsættelse af trimmerknivcylinderens højde-/dybdeindstilling. 2. 3. Efter hver 500 timer/årligt (alt efter, hvad der indtræffer først) 1.
Afmontering af trimmerdrevboksen med 50 ml for en knivcylinder på 12,7 cm eller 90 ml for en knivcylinder på 17,8 cm. Bemærk: Gem alle afmonterede dele til senere montering, medmindre andet er anført. Vigtigt: Se din traktionsenheds servicevejledning, eller kontakt din autoriserede Toro-forhandler, hvis du har problemer med at afmontere trimmerdrevboksen. 1. Fjern hætten fra trimmeren. 2. Fjern låseboltene, der forbinder trimmeren til drevboksen (Figur 18). 3.
Indspænding af knivcylinderen med uret (venstregevind) for at fjerne trimmerdrevboksens aksel fra klippeenheden. Vigtigt: Du skal bruge et 6-punktsstik med en tung væg. ADVARSEL Knivcylinderens skæreknive er skarpe og i stand til at afskære hænder og fødder. Rengøring af trimmerknivcylinder • Hold hænder og fødder uden for cylinderen. Eftersynsinterval: Efter hver anvendelse • Sørg for, at knivcylinderen er indspændt, inden der udføres service på den.
Indspænding af knivcylinderen med henblik på montering af gevindindsatser 1. Sæt en langskaftet løftestang (anbefalet ⅜" x 12" med skruetrækkerhåndtag) igennem knivcylinderens forende, tættest på den side af klippeenheden, som du skal tilspænde (Figur 32). 2. Anbring løftestangen mod den indvendige knivcylinderforstærknings svejseside (Figur 32).
