FormNo.3428-222RevA

VlečnýpřívěsTransPro100

Číslomodelu04240—Výrobníčíslo403410001avyšší

Návodkinstalaci

Bezpečnost

Bezpečnostníainstrukčníštítky

Bezpečnostníštítkyapokynyjsouumístěnynamístěviditelnémobsluhouavblízkosti

každéhoprostorupředstavujícíhopotenciálnínebezpečí.Vpřípaděztrátynebopoškození

původnínálepkynahraďtenálepkunovou.

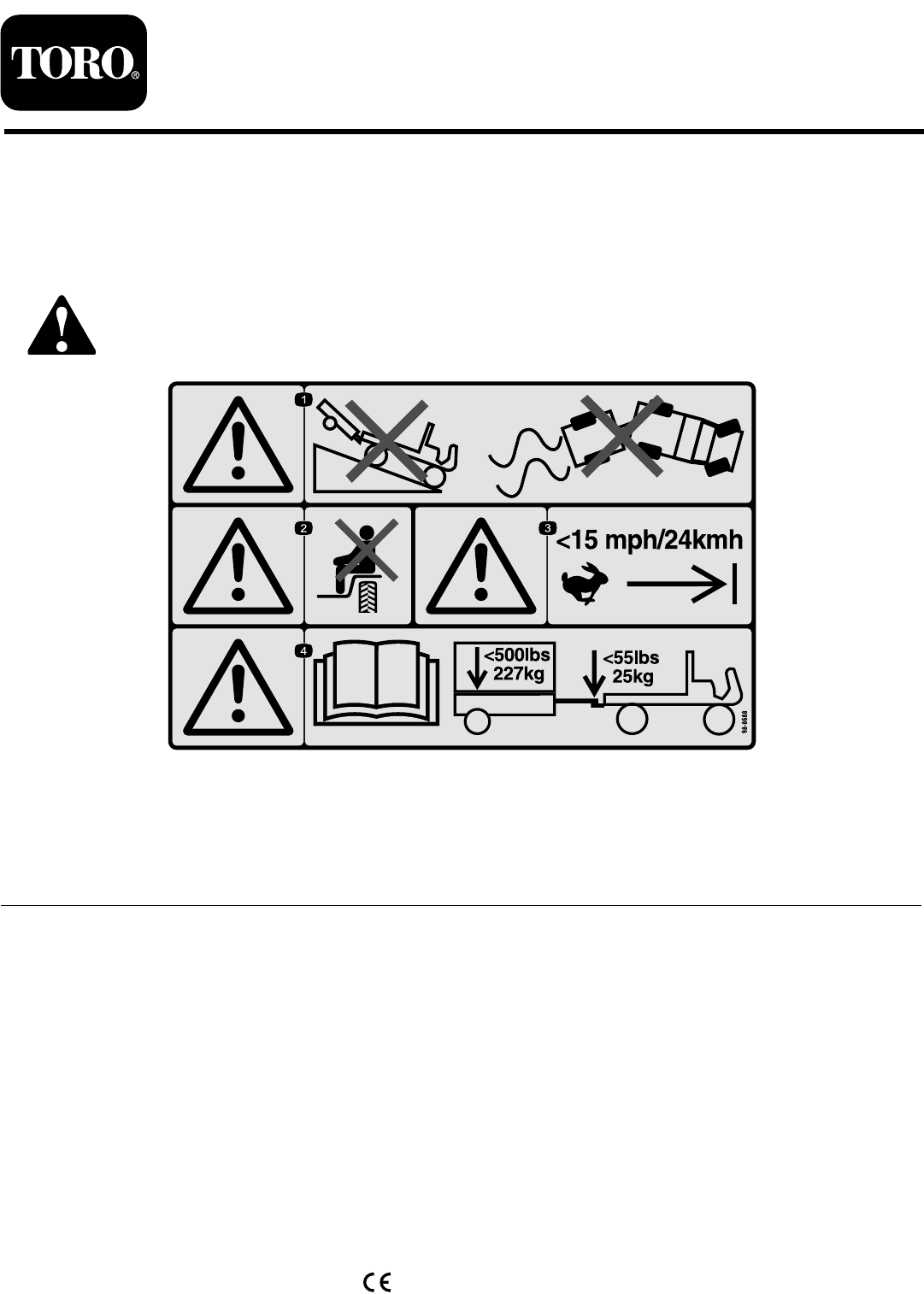

decal98-8688

98-8688

1.Výstraha–nesjíždějtesvozidlemspřívěsemzesvahu;

dávejtepozor,abystenadvozidlemapřívěsemneztratili

kontrolu.

3.Výstraha–nepřekračujterychlost24km/h.

2.Výstraha–nepřevážejtedalšíosoby.4.Výstraha–přečtětesiprovoznípříručku;maximálníhmotnost

přívěsuje227kgamaximálnísvislézatíženíoje25kg.

8111LyndaleAvenueSouth

Bloomington,MN55420

Zaregistrujtesvůjvýrobeknaadrese

www.Toro.com.

Překladoriginálu(CS)

VytištěnovUSA

Všechnaprávavyhrazena

*3428-222*A
