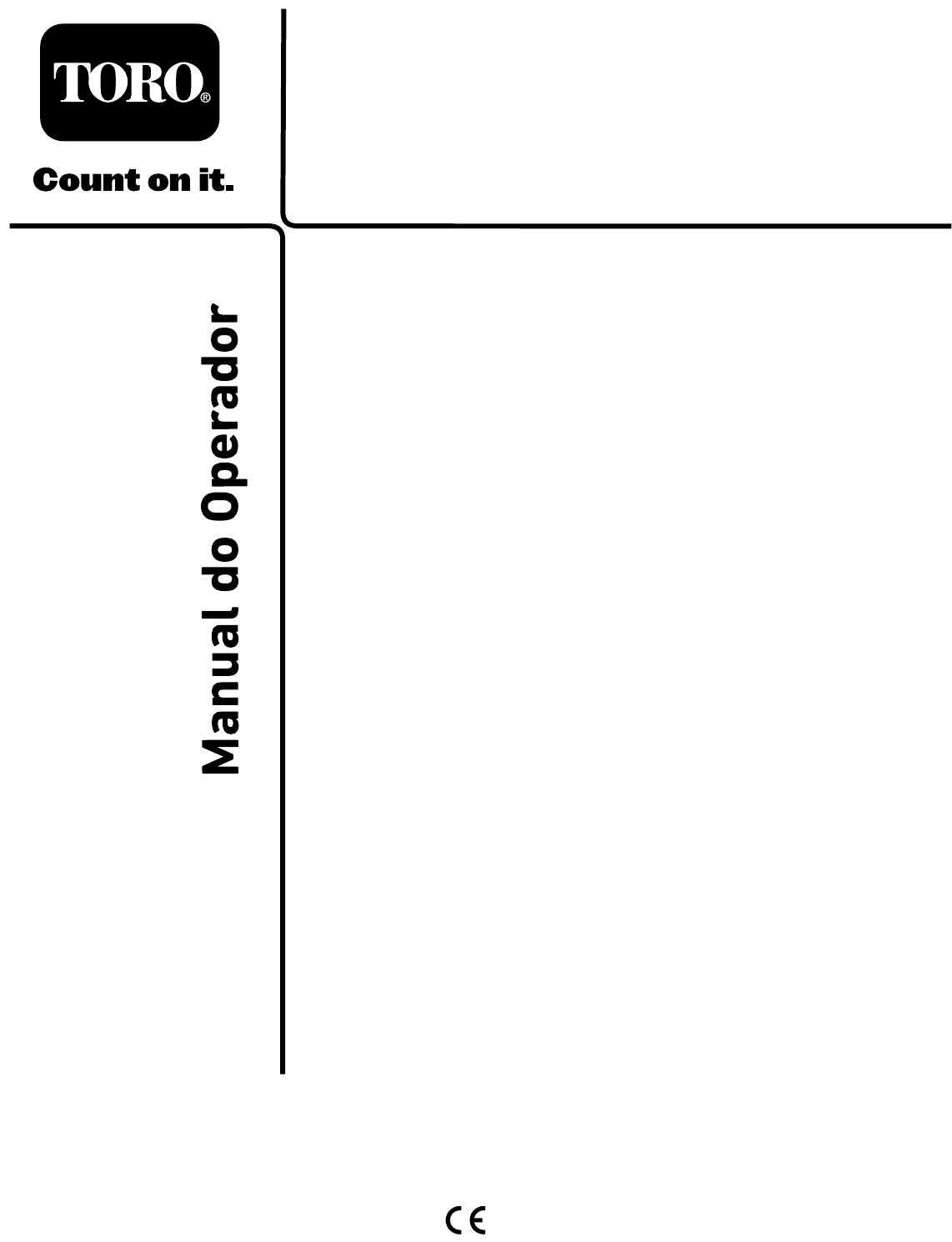

Form No. 3409-871 Rev A Unidade de escarificação Unidade de tração Greensmaster® TriFlex® série 3300/3400 Modelo nº 04720—Nº de série 400000000 e superiores Registe o seu produto em www.Toro.com.
AVISO CALIFÓRNIA Proposição 65 Aviso É do conhecimento do Estado da Califórnia que um ou vários produtos químicos deste produto podem provocar cancro, defeitos congénitos ou outros problemas reprodutivos. Introdução g014403 Este produto cumpre todas as diretivas europeias relevantes. Para mais informações, consulte a Declaração de incorporação (DOI) no verso desta publicação. Figura 1 1.
Segurança Índice Esta máquina foi concebida de acordo com a norma EN ISO 5395:2013 e ANSI B71.42012. Segurança ..................................................................... 3 Autocolantes de segurança e de instruções .................. 4 Instalação ..................................................................... 5 1 Instalação do rolo frontal ....................................... 5 2 Ajuste das lâminas do cilindro para zona a corte positiva (acima do solo) .................................
vulto ou se alguma vez necessitar de assistência, contacte um distribuidor autorizado Toro. • Para se certificar do máximo desempenho e da certificação de segurança da máquina, utilize sempre peças sobressalentes e acessórios genuínos da Toro. Nunca utilize peças sobressalentes e acessórios produzidos por outros fabricantes porque poderão tornar-se perigosos e anular a garantia da máquina.
Instalação 3. Com ambos os rolos traseiros em contacto com a superfície nivelada, desaperte ambas as porcas da altura de corte. 1 4. Rode a altura de corte até ambas as extremidades do rolo frontal estarem em contacto com a superfície nivelada. Instalação do rolo frontal 5. Verifique o contacto utilizando um pedaço de papel para inspecionar cada extremidade do rolo. Nenhuma peça necessária 6. Aperte ambas as porcas de bloqueio da altura de corte.
4. Rode a altura de corte até ambas as extremidades do rolo frontal estarem em contacto com a superfície nivelada. 5. Verifique o contacto utilizando um pedaço de papel para inspecionar cada extremidade do rolo. 6. Aperte ambas as porcas de bloqueio da altura de corte. 4 Instalação do cilindro de escarificação g036342 Figura 5 Nenhuma peça necessária 1. Parafuso 2. Contrapeso elétrico Procedimento Consulte o Manual de instruções da unidade de tração para a instalação do cilindro na máquina.
Descrição geral do produto Especificações Tratores Estas unidades de escarificação são montadas nas unidades de tração 3300 e 3400. Altura de corte A profundidade de escarificação é ajustada no rolo frontal através de 2 parafusos verticais e suportada por 2 parafusos de fixação. Limites da altura de corte A gama de altura de corte de referência é de 4,78 mm abaixo do nível do solo para 6,35 mm acima do nível do solo.
Manutenção Nota: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização. Desmontagem do cilindro Desmonte o cilindro sempre que necessitar de substituir uma lâmina ou substituir os rolamentos do cilindro. Importante: Certifique-se de que os 2 retentores do eixo e espaçado estão no sítio antes de instalar o rolamento no cilindro (Figura 6). Aperte as porcas do inserto com 136 N∙m. g016597 Figura 6 1. Porca do inserto com rosca esquerda 4. Espaçador 2. Rolamento 3.
Notas:
Declaração de incorporação The Toro Company, 8111 Lyndale Ave. South, Bloomington, MN, EUA declara que a(s) unidade(s) seguinte(s) está(ão) em conformidade com as directivas indicadas quando instalada(s) de acordo com as instruções fornecidas em determinados modelos Toro, como indicado nas Declarações de conformidade relevantes.
Aviso de privacidade europeu As informações que a Toro recolhe Toro Warranty Company (Toro) respeita a sua privacidade. Para processar as suas reclamações e o contactar em caso de recolha de produtos, pedimos que partilhe determinadas informações pessoais connosco, seja diretamente ou através da empresa Toro ou do seu representante Toro.
The Toro Warranty Garantia limitada de dois anos Condições e produtos abrangidos A The Toro Company e a sua afiliada, a Toro Warranty Company, no seguimento de um acordo celebrado entre ambas, garantem que o seu Produto Comercial Toro (“Produto”) está isento de defeitos de materiais e de fabrico durante dois anos ou 1.500 horas de funcionamento*, o que surgir primeiro. Esta garantia aplica-se a todos os produtos, com a exceção dos arejadores (consultar declaração de garantia separada para estes produtos).
