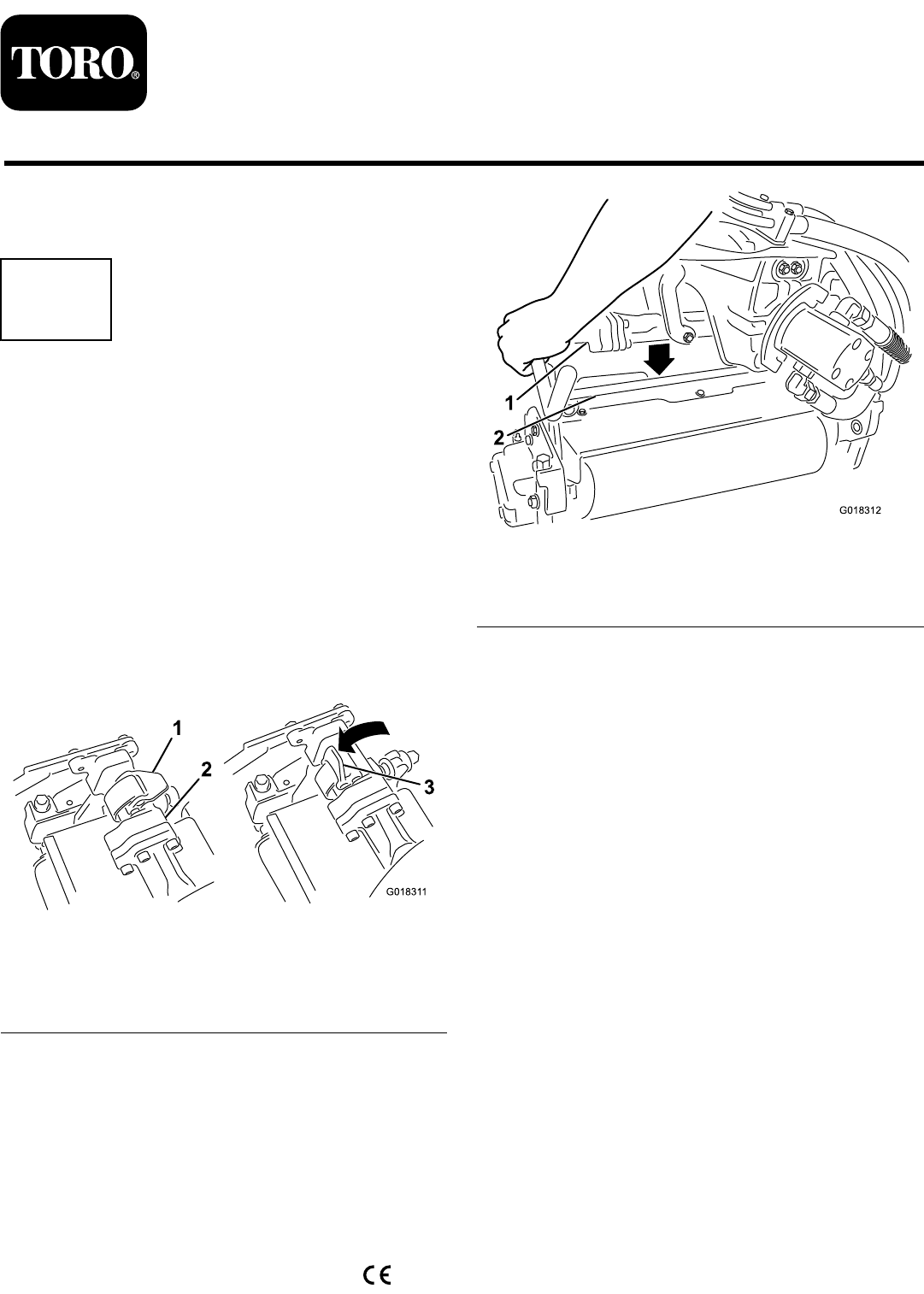

Form No. 3409-892 Rev B トリローラ Greensmaster® 3300/3400 シ リ ー ズ TriFlex® ト ラ ク シ ョ ン ユ ニ ッ ト 用 シリ ア ル 番 号 400000000 以 上 モ デ ル 番 号 04722—シ オペレーターズマニュアル 組み立て 1 トリローラユニットを取りつける 必要なパーツはありません。 手順 1. 2. 3. 平らな場所に駐車し、エンジンを停止させ、駐車 ブレーキを掛けてキーを抜き取る。 g018312 図2 サスペンションアームの下にトリローラユニット を置く。 1. サスペンションアームのバーについているラッチを 上向きにして(図 1、サスペンションアームを押し 下げて、バーを、トリローラユニットのバーの上 に被せるようにする図 2。 4. サスペンションアームの バー 2. トリローラユニットのバー ラッチを下げて閉じるとトリローラユニットのバーが ロックされてユニットがアームにセットされる図 1。 注 ラッチが正しくロックされると、「カチッ」と いう音が聞こえます。 5.
トリローラユニットを外すには 必要なパーツはありません。 手順 1. 清潔で平らな場所で、トリローラユニットを完全に 降下させてサスペンションの油圧が完全に開放さ れた状態にし、エンジンを停止し、駐車ブレーキ を掛け、キーを抜き取る。 2. リールモータのスロットに嵌っているモータ固定 バーを、スロットからトリローラユニット側に押し出 すようにして外し、モータを取り外す。 g014690 図3 1. モータ 3. 差し込み穴 2. スプラインシャフト 4. モータ固定バー g014605 図4 1. 3. モータ 2. モータ固定バー 外したモータは、サスペンション・アームの前部に ある一時保管位置にセットしておく。 注 リールモータをホルダー保管位置に入れたまま でサスペンションを「移動走行」位置にしないでく ださい。モータやホースが破損する恐れがありま す。トリローラユニットを取り付けない状態でトラク ションユニットを移動させなければならない場合に は、ケーブルタイでモータを固定してください。 2 4.
後部ウェイトを取り付ける この作業に必要なパーツ ウェイトキット 119-7129別途購入のこと 1 手順 本ユニットは、ウェイトキット P/N 119-7129 を取り付 けることにより、ANSI B71.4-2012 および EN ISO 5395:2013 規格 に適合します。 g254873 図5 運転操作 1. 電動用ウェイトを取り付ける キャップスクリュ 2. ワッシャ トレーニング期間 注 グリーンズマスターのモデル 04530 または 04540 実際にグリーンの転圧作業を行う前に、広い場所で 開始、停止、上昇、下降、転圧ローラを下降させて の走行などの練習をしてください。 にトリローラを取り付ける場合には、追加のハイブリッド カウンタウェイトが必要になります。 1. カウンタウェイトのボルトを外して廃棄する。 2.
保守 トリローラの潤滑 各ローラ・ユニットにはグリスフィッティングが2つ図 6あ りますから、15 運転時間ごとに リチウム系 2 号グリ スを注入してください。手動式のグリスガンの使用を お勧めします。 1. グリスニップルの周囲をウェスできれいに拭く。 2. トリローラのシャフトにグリスを注入する手に圧力 を感じるまでポンプ動作を続ける図 6。 g018317 図6 3.
