FormNo.3373-244RevB

Tri-Roller

Greensmaster

TriFlex

-traktorenheteri3300/3400-serierna

Modellnr04722—Serienr312000001ochhögre

Bruksanvisning

Dennaproduktuppfyllerallarelevantaeuropeiskadirektiv.Merinformationnnsiförsäkranominbyggnadislutetav

dethärdokumentet.

VARNING

KALIFORNIEN

Proposition65Varning

Denhärprodukteninnehållerenellererakemikaliersomavdenamerikanskadelstaten

Kalifornienansesorsakacancer,fosterskadorochandrafortplantningsskador.

Montering

MonteraTri-Roller-enheterna

Ingadelarkrävs

Tillvägagångssätt

1.Parkeramaskinenpåenjämnyta,stängavmotornoch

draåtparkeringsbromsen.

2.Placeratri-roller-enhetenunderupphängningsarmen.

3.Låtspärrarnapåupphängningsarmstångenpeka

uppåt(dvs.deskavaraöppna)(Figur1)ochtryck

upphängningsarmennedåtsåattstångenpassaröver

stångenöverovansidanavtri-roller-enheten(Figur2).

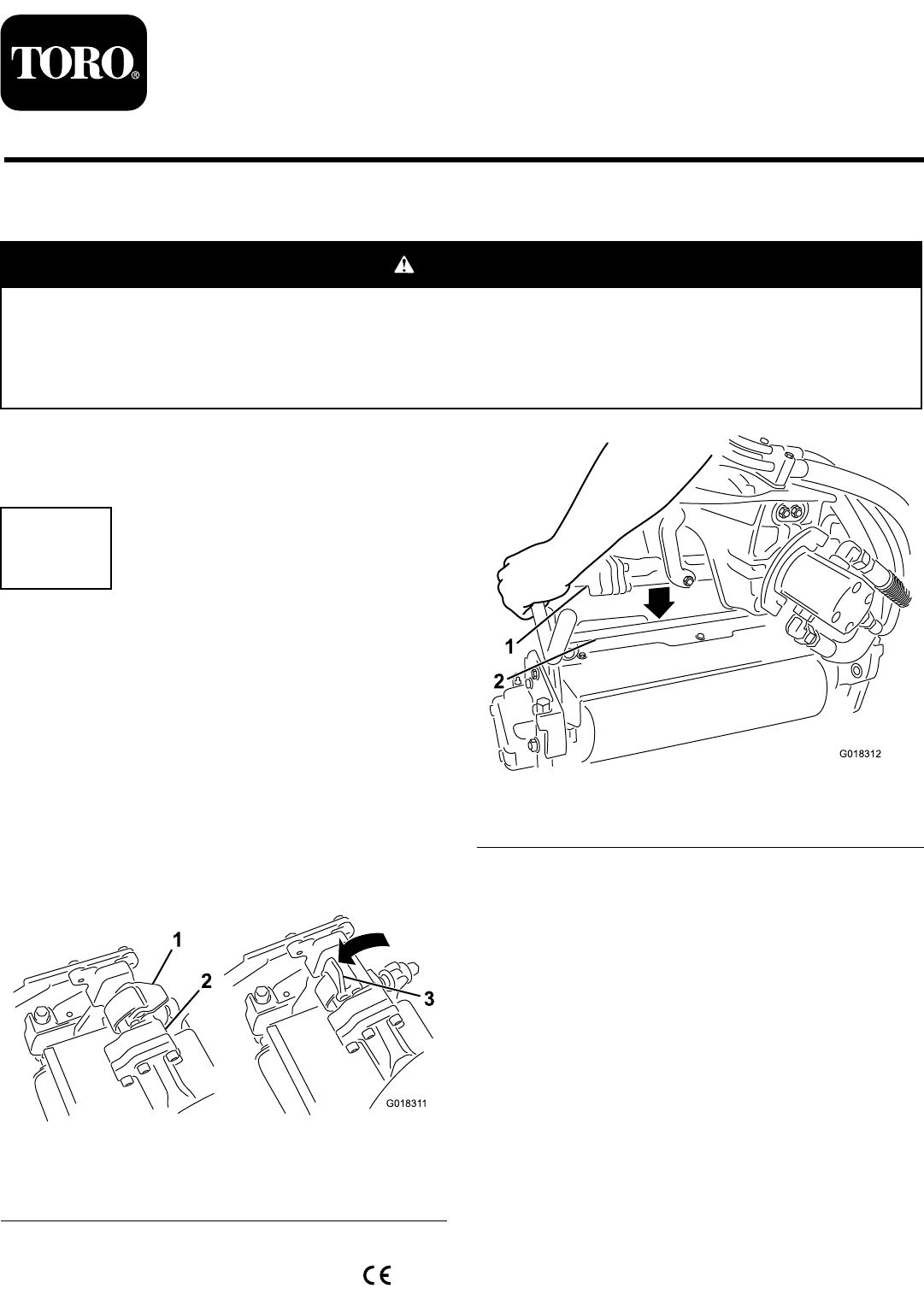

G01831 1

Figur1

1.Spärr–stängtläge3.Spärr–öppetläge

2.Upphängningsarmstång

G018312

Figur2

1.Upphängningsarmstång2.Tri-roller-enhetsstången

4.Fällspärrarnanedåtochrunttri-roller-enhetsstången

ochlåsdempåplats(Figur1).

Obs:Dukanhöraochkännaett”klick”närspärrarna

harlåstspåplatsordentligt.

5.Förinmotornpåvänstersidaavtri-roller-enheten

(settfrånförarsätet)ochdramotorfäststagetpå

tri-roller-enhetenmotmotorntillsduhörettklickljud

frånbådasidornaavmotorn(Figur3).

8111LyndaleAvenueSouth

Bloomington,MN55420

Registreradinproduktpåwww.T oro.com.

Översättningavoriginalet(SV)

TrycktiUSA

Medensamrätt*3373-244*B

Summary of content (8 pages)

PAGE 1
Form No. 3373-244 Rev B Tri-Roller Greensmaster® TriFlex®-traktorenheter i 3300/3400-serierna Modellnr 04722—Serienr 312000001 och högre Bruksanvisning Denna produkt uppfyller alla relevanta europeiska direktiv. Mer information finns i försäkran om inbyggnad i slutet av det här dokumentet. VARNING KALIFORNIEN Proposition 65 Varning Den här produkten innehåller en eller flera kemikalier som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador och andra fortplantningsskador.
PAGE 2
Ta bort Tri-Roller-enheten Inga delar krävs 4 Tillvägagångssätt 23 1. Parkera maskinen på en ren och plan yta. Sänk ned tri-roller-enheterna till marken tills upphängningshydrauliken är helt utdragen, stanna motorn, lägg i parkeringsbromsen och ta bort nyckeln ur tändningslåset. 1 2. Tryck ut motorfäststaget från motorns skåror och mot tri-roller-enheten, och ta bort motorn från tri-roller-enheten. g014690 Figur 3 1. Motor 3. Hålighet 2. Räfflad axel 4. Motorfäststag 2 1 g014605 Figur 4 1.
PAGE 3
Körning Övningsperiod Innan du rullar på greener rekommenderas du att söka upp ett öppet område och öva på att starta och stanna maskinen, höja och sänka samt att rulla med tri-roller-enheten. Genom att öva dig på detta sätt lär du dig hur tri-roller-enheten fungerar. Arbetstips Håll en rak linje under rullningsarbetet. Sväng inte när tri-roller-enheterna är på marken. När du kommer fram till greenens kant höjer du tri-roller-enheterna innan du vänder eller stannar.
PAGE 4
Anteckningar: 4
PAGE 5
Anteckningar: 5
PAGE 6
Försäkran om inbyggnad The Toro Company, 8111 Lyndale Ave. South, Bloomington, MN, USA försäkrar att följande enheter överensstämmer med nedanstående direktiv, förutsatt att de monteras i enlighet med medföljande anvisningar på vissa Toro-modeller enligt vad som anges i tillämplig försäkran om överensstämmelse.
PAGE 7
Lista över internationella återförsäljare Återförsäljare: Land: Telefonnummer: Återförsäljare: Land: Agrolanc Kft Asian American Industrial (AAI) B-Ray Corporation Brisa Goods LLC Casco Sales Company Ceres S.A. CSSC Turf Equipment (pvt) Ltd. Cyril Johnston & Co. Cyril Johnston & Co. Fat Dragon Femco S.A. FIVEMANS New-Tech Co., Ltd ForGarder OU G.Y.K. Company Ltd. Geomechaniki of Athens Golf international Turizm Hako Ground and Garden Hako Ground and Garden Hayter Limited (U.K.) Hydroturf Int.
PAGE 8
Toros garanti Två års begränsad garanti Fel och produkter som omfattas The Toro Company och dess dotterbolag Toro Warranty Company garanterar gemensamt, och i enlighet med ett avtal dem emellan, att din Toro-produkt (”produkten”) är utan material- och tillverkningsfel i två år eller 1 500 arbetstimmar*, beroende på vilket som inträffar först. Den här garantin gäller för alla produkter förutom luftare (och för dem finns det separata garantiförklaringar).
