FormNo.3404-875RevA

Setmetvuilnisbakbevestiging

Workman

GTX-seriewerkvoertuig

Modelnr.:07028

Installatie-instructies

Veiligheid

WAARSCHUWING

CALIFORNIË

Proposition65Waarschuwing

Ditproductbevateenchemischestofof

chemischestoffenwaarvandeStaatCalifornië

weetdatzekanker,geboorteafwijkingen

enschadeaanhetvoortplantingssysteem

veroorzaken.

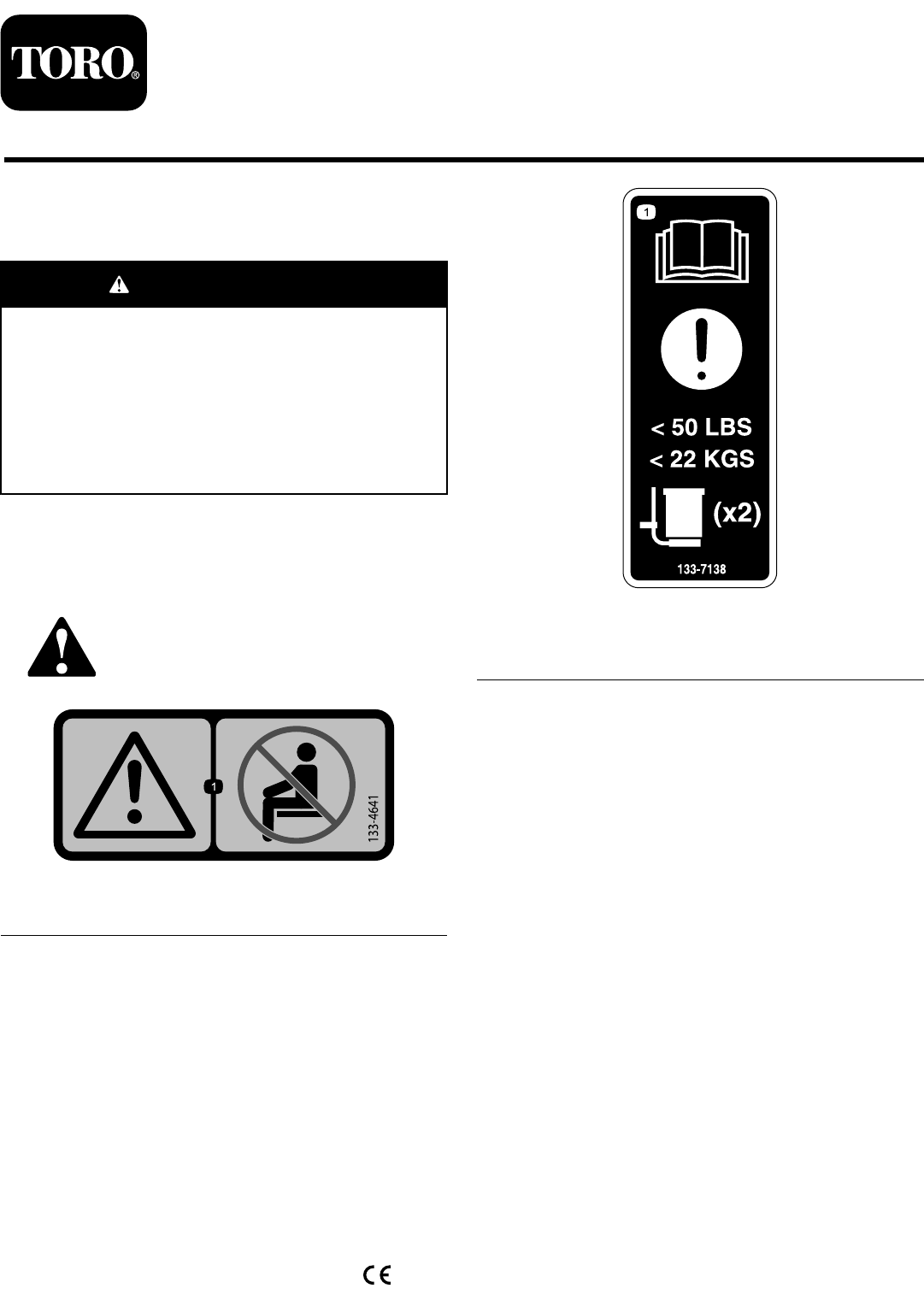

Veiligheids-en

instructiestickers

Veiligheidsstickersenveiligheidsinstructies

zijngemakkelijkzichtbaarvoorde

bestuurderenbevindenzichbijplaatsen

waargevaarkanontstaan.Vervangalle

beschadigdeofverdwenenstickers.

133-4641

1.Waarschuwing–Geenpassagiersophetwerktuig.

133-7138

1.Waarschuwing–LeesdeGebruikershandleiding;deinhoud

vanelkebakmagnietmeerdan22kgwegen.

8111LyndaleAvenueSouth

Bloomington,MN55420

Registreeruwproductopwww.T oro.com.

Vertalingvandeoorspronkelijketekst(NL)

GedruktindeVS

Allerechtenvoorbehouden

*3404-875*A

Summary of content (8 pages)

PAGE 1
Form No. 3404-875 Rev A Set met vuilnisbakbevestiging Workman® GTX-serie werkvoertuig Modelnr.: 07028 Installatie-instructies Veiligheid WAARSCHUWING CALIFORNIË Proposition 65 Waarschuwing Dit product bevat een chemische stof of chemische stoffen waarvan de Staat Californië weet dat ze kanker, geboorteafwijkingen en schade aan het voortplantingssysteem veroorzaken.
PAGE 2
Installatie Losse onderdelen Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd.
PAGE 3
De vuilnisbakbevestigingen aan de achterkant van de machine monteren 4. Monteer een scharnierkoppeling op een vuilnisbakbevestiging op de gewenste hoogte; gebruik hierbij de 2 zeskantschroeven met flens (3/8" x 2½") en 2 flensmoeren (3/8") zoals in Figuur 4. Opmerking: Herhaal deze procedure voor de andere vuilnisbakbevestiging. 1. Verwijder de 4 aanwezige zeskantschroeven met flens (5/16" x ¾") uit de onderkant van de laadbak (Figuur 2). Belangrijk: Bewaar de 4 zeskantschroeven met flens (5/16" x ¾").
PAGE 4
6. Steek het vuilnisbakframe in de bevestigingsbuis van de machine (Figuur 6). 9. Steek de vuilnisbakbevestigingen in de stangen van het vuilnisbakframe (Figuur 9). Belangrijk: Zorg ervoor dat de sleuven voor de houderstangen zijn uitgelijnd zoals getoond in Figuur 6. Figuur 9 1. Stang van vuinisbakframe Figuur 6 1. Bevestigingsbuis 2. Vuilnisbakbevestiging 10.
PAGE 5
De vuilnisbakbevestigingen aan de achterkant van de machine monteren Voor machines met een stalen laadbak Herhaal stap 4 tot 10 van De vuilnisbakbevestigingen aan de achterkant van de machine monteren (bladz. 3). Belangrijk: De houders niet monteren.
PAGE 6
De vuilnisbakbevestigingen aan de voorkant van de machine monteren Voor machines met of zonder borstelkap Herhaal stap 4 tot 10 van De vuilnisbakbevestigingen aan de achterkant van de machine monteren (bladz. 3). Belangrijk: De houders niet monteren.
PAGE 7
Montage op machine zonder borstelset—Figuur 13 Figuur 13 7
