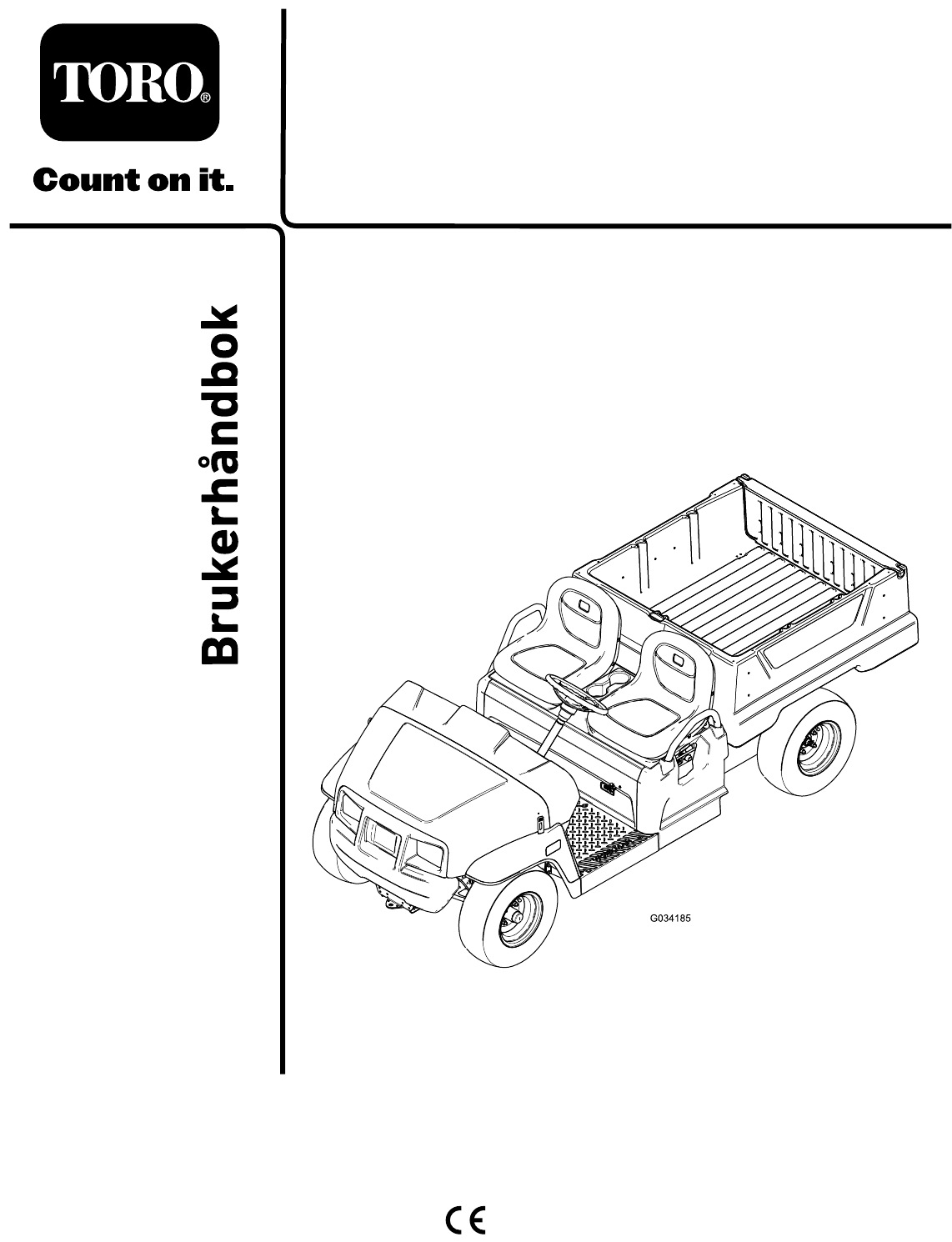

Form No. 3409-836 Rev D Workman® elektrisk GTX-bruksbil Modellnr. 07041—Serienr. 400000000 og oppover Modellnr. 07043—Serienr. 400000000 og oppover Registrer ditt produkt på www.Toro.com.
Dette produktet er i samsvar med alle relevante europeiske direktiver. Se eget samsvarserklæringsskjema for produktet for detaljert informasjon. ADVARSEL CALIFORNIA Proposition 65-advarsel Staten California kjenner til at strømledningen til dette produktet inneholder bly, et kjemikalie som kan forårsake fosterskader eller skade forplantningsevnen på andre måter. Vask hendene etter håndtering. Batteriklemmer og -poler og tilknyttet tilbehør inneholder bly og blysammensetninger.
Innhold Inspeksjon av styrings- og fjæringskomponentene......................................................... 37 Justere forhjulenes hjulspissing ........................ 38 Skifte transakselvæsken................................... 39 Vedlikehold av bremser ....................................... 40 Kontrollere parkeringsbremsen ........................ 40 Justere parkeringsbremsen .............................. 40 Kontrollere bremsevæskenivået ....................... 40 Kontrollere bremsene ..........
Før bruk Sikkerhet • Maskinen er bare beregnet på deg, operatøren, Hvis føreren eller eieren bruker kjøretøyet på feil måte eller utfører feil vedlikeholdsarbeid, kan det føre til personskader. For å redusere muligheten for skader bør du følge disse sikkerhetsinstruksjonene og alltid være oppmerksom på sikkerhetsalarmsymbolet som betyr Forsiktig, Advarsel eller Fare – personsikkerhetsinstruks. Hvis disse instruksjonene ikke tas hensyn til, kan dette føre til at noen blir alvorlig skadet eller drept.
• Hvis du ikke bruker maskinen på en sikker måte, har stoppet, og kontrollere den for skader. Reparer alle skader før du fortsetter å bruke maskinen. kan det føre til ulykker, velt og alvorlige skader eller dødsfall. Kjør forsiktig. For å forhindre velting eller tap av kontrollen, ta følgende forholdsregler: • Lynnedslag kan forårsake alvorlige skader eller dødsfall. Hvis du ser/hører at lyn og tordenvær nærmer seg der du er, må du ikke bruke maskinen.
Kjøre i bakker Kjøre i kupert terreng Reduser farten til maskinen og lasten når du kjører i kupert terreng, på ujevn bakke samt i nærheten av fortauskanter, hull og andre plutselige endringer i terrenget. Lasten kan forskyves og gjøre maskinen ustabil. ADVARSEL Hvis du bruker maskinen i en bakke, kan den velte eller rulle, eller batteriene kan bli utladet, og du kan miste fart. Dette kan føre til personskader. • Ikke bruk maskinen i overdrevent bratte skråninger.
Håndtering og vedlikehold av batterier • La ikke metallverktøy kortslutte mellom • Reduser brannfaren ved å sørge for at det ikke • • • • • • er overflødig smørefett, gress, blader eller støv i motoren eller ved batteriene. Koble alltid fra batterikablene før du utfører service på elektriske komponenter. Se Koble fra batteriene (side 35). • Merk: Frakobling av alle batterikablene isolerer • • strømmen fra det elektriske systemet. Elektrolytten i batteriet inneholder svovelsyre.
personskader eller dødsfall. Slike endringer kan gjøre garantien fra Toro® ugyldig. Sikkerhets- og instruksjonsmerker Sikkerhetsmerker og -instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Skift ut alle merker som er ødelagte eller mangler. decal99-7345 99-7345 1. Advarsel – les brukerhåndboken. 2. Varm overflate / fare for brannsår – hold deg på trygg avstand fra den varme overflaten. 3.
decal131-8412 131-8412 1. Horn 2. Fremover 3. Fri 5. Av 6. På 7. Slå på – 1) Sitt i førersetet; 2) Koble fra parkeringsbremsen; 3) Drei nøkkelbryteren til startstillingen; 4) Trykk ned pedalen. 4. Revers 8. Slå av – 1) Slipp pedalen; 2) Koble inn parkeringsbremsen; 3) Drei nøkkelbryteren til stoppstillingen; 4) Fjern nøkkelen fra nøkkelbryteren. decal131-8411 131-8411 1. Frontlys – på 3. Hev planet. 2. Frontlys – av 4. Senk planet.
decal131-8527 131-8527 1. Ytelsesmodus 2. Øko-modus decal131-8414 131-8414 decal131-8495 131-8495 1. Batteriet er tomt. 2. Batteriet er nesten ladet. 3. Batteriet er ladet. 4. Laderfeil. Se laderens brukerhåndbok for feilkoder. 10 1. Advarsel – les brukerhåndboken. 3. Veltefare – kjør sakte i eller på tvers av skråninger, kjør sakte i svinger, ikke kjør raskere enn 26 km/t, kjør langsomt når du sleper en last eller kjører i ulendt terreng. 2. Advarsel – få korrekt opplæring før maskinen brukes.
Montering Løse deler Bruk diagrammet nedenfor som en sjekkliste for å kontrollere at alle delene er sendt. Prosedyre Beskrivelse Ant. Bruk 1 Ratt Rattdeksel Skive (½ tomme) Støvdeksel 1 1 1 1 Montere rattet (kun internasjonale modeller). 2 Ingen deler er nødvendige – Kontroller væskenivåer og trykk i dekk.
2 3 Kontrollere væskenivåer og Lese håndboken og se trykk i dekk sikkerhetsopplæringsmaterialet Ingen deler er nødvendige Deler som er nødvendige for dette trinnet: Prosedyre 1. 2. 3. 4. 1 Brukerhåndbok 1 Sikkerhetsopplæringsmateriale 1 Registreringskort Påse at batteriene lades. Se Lade batteriene (side 33). 1 Kontrollskjema før levering 1 Kvalitetssertifikat Kontroller bremsevæskenivået før maskinen startes for første gang. Se Kontrollere bremsevæskenivået (side 40).
Oversikt over produktet g034154 Figur 4 1. Panserlås 2. Ratt 3. Lastekasse 4. Tauetungen 5. Batterilader 6. Lastekassespak g034544 Figur 5 1. Passasjerhåndtak 3. Bakre feste for lastekassetilbehør 2. Parkeringsbremsespak 4.
Kontroller g034161 Figur 6 1. Lysbryter 7. Parkeringsbremsespak 2. Timeteller 8. Bremsepedal 3. Indikator for batteriutladning 9. Gasspedal 4. Hornknapp (kun internasjonale modeller) 10. USB-stikkontakt 5. Girspak 11. Statusindikatorlampe 6. Nøkkelbryter Gasspedal Bremsepedal Bruk gasspedalen (Figur 6) til å variere bakkehastigheten til maskinen. Trykk ned gasspedalen for å starte maskinen. Farten øker ytterligere ved at pedalen trykkes ned.
Parkeringsbremsespak Retningsvelger Parkeringsbremsespaken er plassert på kontrollpanelet (Figur 6). Retningsvelgeren er plassert til venstre for parkeringsbremsespaken. Retningsvelgeren har tre stillinger: FREMOVER, REVERS og FRI (Figur 6). Når motoren er slått av, koble inn parkeringsbremsen for å hindre at maskinen beveger seg ved et uhell. Påse at parkeringsbremsen er koblet inn hvis maskinen er parkert i en bratt bakke.
Nøkkelbryter Statusindikatorlampe Nøkkelbryteren (Figur 6) brukes til å slå maskinen på og av, og har to stillinger: PÅ og AV . Vri nøkkelen med klokken til PÅ-stillingen for å betjene maskinen. Når maskinen står stille, vrir du nøkkelen mot klokken til AV -stillingen for å stanse maskinen. Ta ut nøkkelen når du forlater maskinen. Statusindikatorlampen er plassert til høyre for parkeringsbremsespaken på kontrollpanelet (Figur 6).
Spesifikasjoner Merk: Spesifikasjoner og konstruksjon kan forandres uten varsel. Grunnvekt Tørr 633 kg Klassifisert kapasitet (på bakkenivå) 544 kg totalt, herunder 90,7 kg fører og 91 kg passasjer, last, ekstrautstyr og vedheng.
Bruk FORSIKTIG Hvis lasten er samlet nær bakenden av lastekassen når du løsner låsene, kan boksen plutselig velte, åpne seg og skade deg eller andre personer. Merk: Angi hva som er høyre og venstre side på maskinen fra normal arbeidsstilling. Sikkerhet først • Sentrer lasten i lastekassen hvis det er mulig. Vi ber deg om å se nøye på alle sikkerhetsinstruksjoner og symboler i avsnittet om sikkerhet. Kunnskap om dette kan forhindre personskader.
Heve lastekassen til servicestillingen 1. 2. Lukke baklemmen Hvis du laster av løst materiale, som sand, stein eller trefliser fra lastekassen, kan noe materiale sette seg fast i hengslene til baklemmen. Utfør følgende trinn før du lukker baklemmen. Trekk spaken til venstre, inne i lastekassen, mot deg, og løft lastekassen opp (Figur 11). Trekk støttestangen inn i sperresporet for servicestillingen, og fest boksen for vedlikehold (Figur 12). 1. Fjern så mye materiale som mulig fra hengslene. 2.
• Snu rattet til venstre og høyre for å kontrollere styreevnen. • Kontroller om det er løse deler eller andre åpenbare feil. Merk: Slå av maskinen og vent til alle bevegelige deler har stoppet før du kontrollerer om maskinen har løse deler og annen slitasje og skader. Dersom noen av punktene ovenfor ikke er som de skal, må du si ifra til en mekaniker eller høre med din overordnede før du bruker maskinen.
Viktig: Lad batteriene helt opp før du tilsetter vannet i batteriene. Under lading øker elektrolyttnivået i volum, og påfylling av et svakt batteri før batteriene er ladet helt opp kan forårsake elektrolyttnivået til å flyte over og lekke ut av ventilen. Et dypsyklusbatteri er beregnet på å være hovedkraftkilde som gir en jevn ytelse. Dypsyklusbatterier er vanligvis utladet ved så lave nivåer som 20–30 % av maksimalt ladenivå. En utladning så lav blir betraktet som en dyputladning.
Parkere maskinen 1. Stopp maskinen ved å bruke bremsene ved å trykke på og holde inne bremsepedalen. 2. Koble inn parkeringsbremsen ved å dra parkeringsbremsespaken mot deg. 3. Vri nøkkelen mot klokken til AV-stillingen. 4. Ta ut nøkkelen. Kjøre inn en ny maskin Serviceintervall: Etter de 100 første timene—Følg retningslinjene for innkjøring av en ny maskin. Følg retningslinjene for innkjøring av en ny maskin for å kunne utføre korrekt vedlikehold og gi kjøretøyet lang levetid.
– Distribuer vekten i lastekassen likt fremme og bak. Viktig: Du kan miste styring eller maskinen kan velte hvis du plasserer vekten bak bakakselen, og trekket på fremhjulene reduseres. • Vær spesielt forsiktig ved transport av overdimensjonert last i lastekassen, spesielt hvis du ikke kan sentrere vekten på lastekassen.. • Fest om mulig lasten ved å binde den til lastekassen slik at den ikke beveger seg.
Viktig: Hvis du tauer maskinen med nøkkelen i PÅ-stilling, kan det elektriske systemet skades. 2. Fest et tau til koblingsarmen på frontrammen (Figur 20). 3. Koble ut parkeringsbremsen. Taue en tilhenger Maskinen kan trekke tilhengere. Når du transporterer last eller trekker en tilhenger, må du ikke overbelaste maskinen eller tilhengeren.
Vedlikehold Merk: Last ned en kopi av elektronikkskjemaet fra www.Toro.com og finn maskinen din fra håndbok-koblingen. Merk: Angi hva som er høyre og venstre side på maskinen ved å sitte i normal arbeidsstilling. Anbefalt vedlikeholdsplan Vedlikeholdsintervall Vedlikeholdsprosedyre Etter de 100 første timene • Følg retningslinjene for innkjøring av en ny maskin. For hver bruk eller daglig • • • • • Utfør kontroller før start.
Kontrolliste for daglig vedlikehold Ta kopi av denne siden for rutinemessig bruk. Vedlikeholdskontrollpunkt For uke: Mandag Tirsdag Onsdag Torsdag Fredag Lørdag Søndag Kontroller at bremsen og parkeringsbremsen virker. Kontroller at du kan skifte gir, og sette kjøretøyet i fri. Kontroller vannivået i batteriene. Kontroller bremsevæskenivået. Kontroller uvanlige driftslyder. Kontroller trykket i dekkene. Kontroller væskelekkasjer. Kontroller at instrumentene fungerer korrekt.
Forberedelse for vedlikehold Vedlikeholde maskinen under spesielle driftsforhold Hvis maskinen utsettes for noen av forholdene som nevnes nedenfor, bør du utføre vedlikehold dobbelt så ofte: • • • • • • g034043 Figur 22 1. Fremre løftepunkt Ørkenbruk Drift i kaldt klima – under 10 °C • Løftepunktet bak på maskinen er under Taue tilhenger akselrørene (Figur 23).
Tilgang til panseret Heve og senke seteenheten Heve panseret For å heve seteenheten skyver du setet fremover til det hviler på rattet (Figur 25). 1. Løft opp håndtaket på gummilåsene på hver side av panseret (Figur 24). For å senke setet skyver du setet bakover til det sitter tilbake i opprinnelig posisjon (Figur 25). g034045 Figur 24 g190066 Figur 25 2. Åpne panseret. Lukke panseret Fjerne seteenheten 1. Senk panseret forsiktig ned på chassiset. 1. 2.
Smøring Smøre maskinen Serviceintervall: Hver 100. driftstime/Årlig (avhengig av hva som kommer først)—Smør lagrene og hylsene. Smør maskinen oftere når den brukes til kraftigere bruk. Smørefett: Nr. 2 litiumbasert smørefett 1. Tørk av smøreniplene med ei fille slik at fremmedmateriale ikke kan komme inn i lagrene eller hylsene. 2. Bruk en fettsprøyte og pump én eller to ganger for å få smørefett inn i maskinens smørenipler. 3. Tørk vekk overflødig smørefett. g190187 Figur 26 1.
Smøre forhjullagrene 4. Fjern støvhetten fra navet (Figur 32). Serviceintervall: Hver 300. driftstime Smørefettspesifikasjon: Mobilgrease XHP™-222 Fjerne nav og rotor 1. Hev den fremre enden av maskinen og støtt den med jekkstøtter. 2. Fjern de fire hakemutrene som fester hjulet til navet (Figur 30). g192346 Figur 32 1. Splint 4. Spindel mutter 2. Spindel 5. Holdemutter 3. Skive med tapp 6. Støvhette 5. Fjern hårnålsspliten og holdermutteren fra spindelen og spindelmutteren (Figur 32). 6.
Montere nav og rotor Smøre hjullagrene 1. 1. Fjern det utvendige lageret og kulesetet fra navet (Figur 34). Påfør et tynt lett lag av det spesifiserte smørefettet på spindelen (Figur 35). g192344 Figur 35 g033050 Figur 34 1. Tetning 4. Lagerhulrom (nav) 2. Innvendig lager 5. Utvendig kulesete 3. Innvendig kulesete 6. Utvendig lager 2. Spindelmutter 5. Nav, rotor, indre lager, kulesete og tetning 3. Skive med tapp 6.
Vedlikehold av elektrisk system Vedlikeholde batteriene Hev seteenheten og hev lastekassen før vedlikehold av batteriene. Se Heve og senke seteenheten (side 28) og Heve lastekassen til servicestillingen (side 19). ADVARSEL g192345 Figur 36 1. Splint Batteripolene eller metallverktøy kan kortslutte mot metallkomponenter og forårsake gnister. Gnistene kan føre til at batterigassene eksploderer, noe som kan forårsake personskade. 3. Støvhette 2. Holdemutter 9.
Rengjøre batteriene Merk: Påse at ladespenningsinnstillingen tilsvarer spenningen i strømuttaket som brukes. Serviceintervall: Hver 25. driftstime 1. Kontroller at alle batterihettene er festet godt. 2. Bruk papirhåndklær til rengjøring av batteriene. 3. Hvis batteriklemmene er korroderte, må de rengjøres med en oppløsning av fire deler vann og én del natron. Rengjør også polene og kabelklemmen med en pole- og klemmerengjører.
Se følgende tabell og Figur 37 for informasjon om betydningene til de ulike fargene til statuslampen for laderen. 4.
5. Skifte batteriene Pump vann inn i batteriene til alle maljene på toppen av batteriene er svarte, noe som indikerer at de er fylt med vann. Viktig: Ikke fyll for mye på batteriet. Elektrolytt kan renne ned i andre deler av maskinen, noe som fører til korrosjon og ødeleggelse. I tillegg kan overfylling av batteriet redusere batteriets levetid. 1. Fjern alle batterienes sammenkoblingskabler fra batteriene. 2. Fjern batteriholderne som du finner mellom batteriene. 3.
Skifte sikringene Spesifikasjon: Se din delekatalog. Det er én sikring i det elektriske systemet. De andre sporene er åpne for tilbehør. De er plassert under seteenheten bak et batteri på høyre side av maskinen (Figur 41). Valgfritt løftesett – åpen 15 A Hovedstrøm 10 A Horn – valgfritt (standard kun på internasjonale modeller) 30 A 1. Koble fra batteriene. Se Koble fra batteriene (side 35). 2. Åpne panseret. Se Tilgang til panseret (side 28). 3.
Vedlikehold av drivsystem Vedlikeholde dekkene Serviceintervall: Hver 100. driftstime—Kontroller tilstanden på dekkene og felgene. Hver 100. driftstime—Stram til hjulenes hakemuttere. 1. Merk: Driftsulykker, for eksempel å kjøre på fortauskanter, kan skade dekket eller felgen og også forandre hjulstillingen. Kontroller derfor dekkene etter en ulykke. g035853 Figur 43 2. 1. Hurtigklemme 4. Frontlykt 2. Åpning i støtfangeren 5. Pæreenhet 3. Justeringsskrue 6. Elektrisk forbindelsen for nett 4.
g313576 Figur 45 1. Pinjongakseltetning g192355 Figur 46 Justere forhjulenes hjulspissing 1. Støtdempende fjæring Serviceintervall: Hver 100. driftstime/Årlig (avhengig av hva som kommer først)—Kontroller forhjulenes hjulspissing. 2. Krage 2. Rull maskinen 2–3 m rett bakover på en jevn overflate, og deretter rett fremover tilbake til opprinnelig startposisjon. 3. Mål avstanden mellom begge forhjulene ved akselhøyde, både foran og bak på forhjulene (Figur 47).
g034329 Figur 48 1. Parallellstag 5. 6. 7. 2. Låsemutter Roter begge parallellstagene for å bevege den fremre delen av dekket innover eller utover. Stram parallellstagets låsemuttere når justeringen er korrekt. Pass på at rattet kan vris helt i begge retninger. Skifte transakselvæsken Serviceintervall: Hver 100. driftstime Hver 800. driftstime/Årlig (avhengig av hva som kommer først) Væsketype: SAE 10W-30 (API service, SJ eller høyere) Væskekapasitet: 1,4 l 1.
Vedlikehold av bremser 8. Kontrollere parkeringsbremsen Kontroller at parkeringsbremsen er justert til korrekt spenning. Se Kontrollere parkeringsbremsen (side 40). Merk: Hvis du ikke kan justere 1. Aktiver parkeringsbremsen ved å dra spaken mot deg, til du kjenner spenning. 2. Du må justere parkeringsbremsen hvis du ikke kjenner spenning når du drar parkeringsbremsen mot deg innenfor 11,4 til 16,5 cm fra P-symbolet på dashbordet. Se Justere parkeringsbremsen (side 40).
Skifte bremsevæsken Serviceintervall: Hver 1000. driftstime Ta kontakt med et autorisert Toro-forhandlerverksted. g002136 Figur 52 1. Bremsevæskebeholder 4. 2. Minimumsgrense Gjør følgende hvis væskenivået er lavt: A. Rengjør området rundt beholderlokket, og ta av lokket (Figur 51). B. Hell DOT 3-bremsevæske i beholderen til væskenivået er over minimumslinjen (Figur 52). Merk: Ikke overfyll tanken med bremsevæske. C. 5. Sett lokket på beholderen (Figur 51). Lukk maskinens panser.
Vedlikeholde chassis Rengjøring Justere lastekassens låser Vaske maskinen Hvis lastekasselåsen ikke er justert, vibrerer lastekassen opp og ned når du kjører. Du kan justere låsepostene slik at sperrene holder lastekassen stramt mot chassiset. Vask maskinen etter behov. Bruk bare vann eller et mildt rengjøringsmiddel. Du kan bruke en klut når du vasker maskinen, men panseret vil miste litt av glansen. 1. Kontroller at lastekassen er låser seg.
Lagring 1. Parker maskinen på en jevn flate, koble inn parkeringsbremsen, slå av maskinen, og ta ut nøkkelen. 2. Fjern utvendige gressrester og smuss fra hele maskinen, inkludert motorhuset. 3. Viktig: Du kan vaske maskinen med skånsomt vaskemiddel og vann. Ikke bruk høyttrykksspyler til å vaske maskinen. Trykkvasking kan skade det elektriske systemet og vaske bort nødvendig fett fra friksjonspunktene. Unngå bruk av for mye vann, spesielt nær dashbordet, lysene, motoren og batteriet. 3. Sjekk bremsen.
Feilsøking Blinkemønster for maskinstatuslys Problem Løsning Mulig årsak Maskinstatuslyset lyser alltid. 1. Systemet fungerer som det skal. 1. Ingen Maskinstatuslyset blinket én gang. 1. Det er en kontrollerkonfigurasjonsfeil. 1. Ta kontakt med et autorisert Toro-forhandlerverksted. Maskinstatuslyset blinket to ganger. 1. Parkeringsbremsen er aktivert mens i FREMOVER- eller REVERS-stilling. 1. Koble ut parkeringsbremsen. 2. En drivbryterfeil har oppstått. 2.
Problem Mulig årsak Løsning Maskinstatuslyset blinket tolv ganger. 1. En kontrollerkonfigurasjonsfeil har oppstått. 1. Ta kontakt med et autorisert Toro-forhandlerverksted. Maskinstatuslyset blinket tretten ganger. 1. En intern programvarefeil har oppstått. 1. Ta kontakt med et autorisert Toro-forhandlerverksted. Maskinstatuslyset blinket fjorten ganger. 1. En kommunikasjonsfeil har oppstått. 1. Ta kontakt med et autorisert Toro-forhandlerverksted. Maskinstatuslyset lyser ikke. 1.
