Installation Instructions

g033953

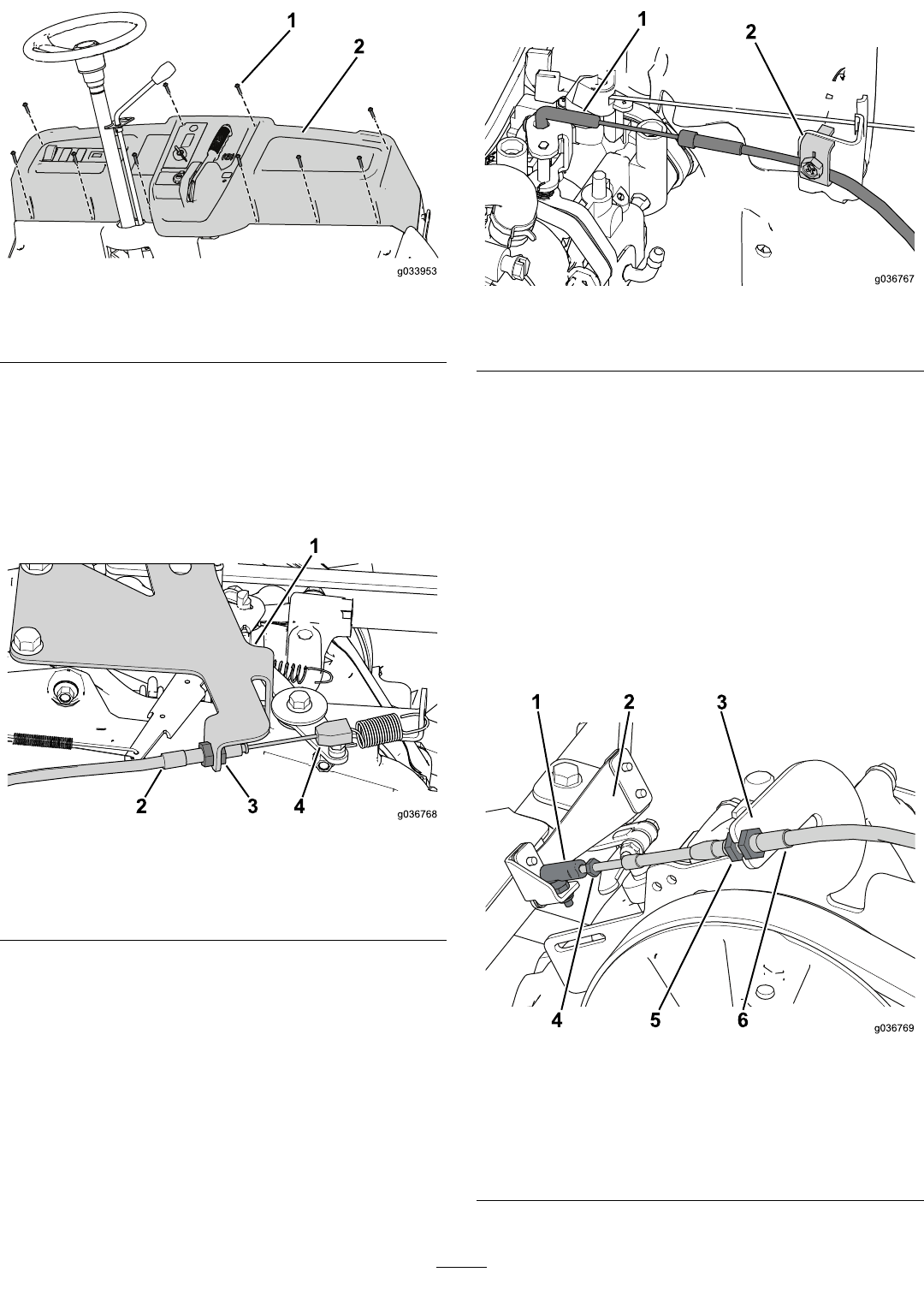

Figura32
1.Parafuso(¼x1¼pol.)
2.Paineldeinstrumentos
10.Veriquesetodasasferragensinstaladasneste
procedimentoestãobemapertadas.
Ajustedocabodoacelerador
1.Utilizeasporcasderetençãonocaboparaajustare
prenderocaboaosuporte(Figura33).
g036768
Figura33
1.Suportedocabodo
acelerador
3.Porcaderetenção(2)
2.Cabodoacelerador4.Cabodoacelerador
2.Ajusteocabodoaceleradorparafuncionarentre3.650
e3.750rpmnaposiçãodealtoralenti.
Ajustedocabodoacelerador
1.Coloqueocontrolodoaceleradornaposição
DESLIGAR.
2.Posicioneadobranaextremidadedocabodo
aceleradornoconjuntodoacelerador(Figura34).
g036767
Figura34
1.Dobradocabo2.Abraçadeiradecabos
Nota:Certique-sedequeaplacadoaceleradorestá
naposiçãototalmenteabertaquandoprenderocabo
doacelerador.
3.Utilizeaabraçadeiradecabosparaprenderocabodo
aceleradornosítio(Figura34).
Ajustedocabodasmudanças
1.Desloqueaalavancadasmudançasparaaposição
intermédia.
2.Enrosqueoconjuntodajuntaesféricanocabodas
mudançaseprendacomoconjuntodobraçodas
mudanças(Figura35).
g036769
Figura35
1.Conjuntodajuntaesférica
4.Porcaderetenção
2.Conjuntodobraçodas
mudanças
5.Porcasderetenção
3.Suportedocabodas
mudanças
6.Cabodasmudanças
12
