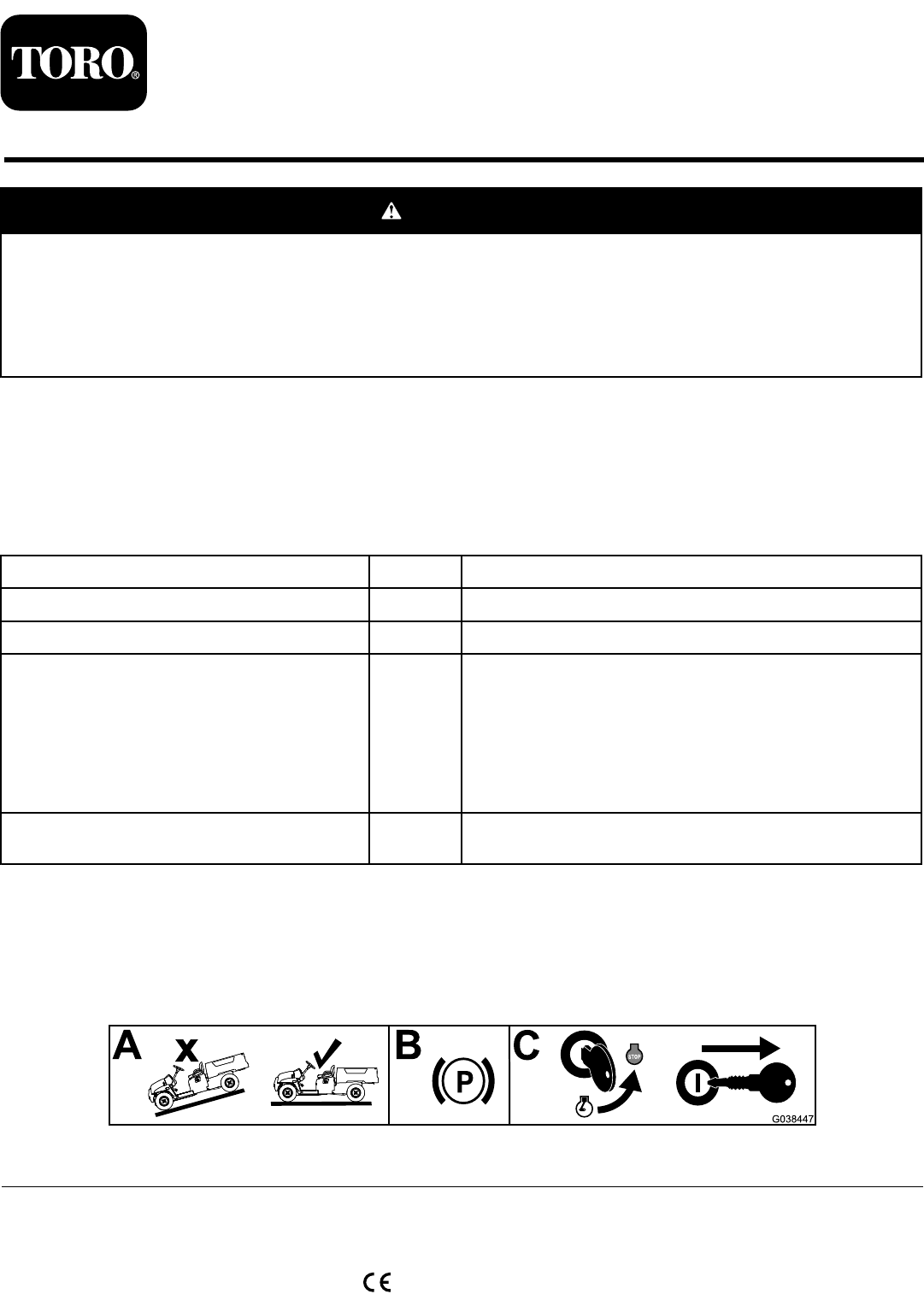

FormNo.3407-634RevB

Stahlachpritsche

NutzfahrzeugderSerieWorkman

GTX

Modellnr.07148

Installationsanweisungen

WARNUNG:

KALIFORNIEN

WarnungzuProposition65

DiesesProduktenthälteineChemikalieoderChemikalien,dielautdenBehörden

desStaatesKalifornienkrebserregendwirken,GeburtsschädenoderandereDefekte

desReproduktionssystemsverursachen.

Installation

Einzelteile

PrüfenSieanhanddernachstehendenTabelle,dassSiealleimLieferumfangenthaltenenTeileerhaltenhaben.

BeschreibungMengeVerwendung

KeineTeilewerdenbenötigt

–

VorbereitenderMaschine.

KeineT eilewerdenbenötigt

–

EntfernenSiedieKunststoff-Ladepritsche.

Stahl-Ladepritsche

Bundbolzen(5/16"x¾")

Stützstangenhalterung

Stützstange

Bundbolzen(½"x4½")

Sicherungsmutter(½")

T-Griff

BauenSiedieStahl-Ladepritscheein.

KeineT eilewerdenbenötigt

–

BefestigenSieStützseitenanderStahlachpritsche

(optional).

VorbereitenderMaschine

1.StellenSiedieMaschineaufeinerebenenFlächeab.

2.AktivierenSiedieFeststellbremse.

3.StellenSiedenMotorabundziehenSiedenZündschlüsselausderZündung.

g038447


8111LyndaleAvenueSouth

Bloomington,MN55420

RegistrierenSieIhrProduktunter

www.Toro.com.

Originaldokuments(DE)

Druck:USA

AlleRechtevorbehalten

*3407-634*B

Summary of content (8 pages)

PAGE 1
Form No. 3407-634 Rev B Stahlflachpritsche Nutzfahrzeug der Serie Workman® GTX Modellnr. 07148 Installationsanweisungen WARNUNG: KALIFORNIEN Warnung zu Proposition 65 Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte des Reproduktionssystems verursachen. Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
PAGE 2
Abnehmen der Kunststoff-Ladepritsche 4. Richten Sie die Ladepritsche mit Hilfe des Hebezeug (Flaschenzug) aus. 5. Entfernen Sie die beiden Lagerschrauben (½" x 4½") und die beiden Sicherungsmuttern (½") aus der Schwenkhalterung an der Rückseite der Maschine (Bild 4). 1. Heben Sie die Kunststoff-Ladepritsche mit einem Deckenhebezug an. 2. Entfernen Sie die drei Bundkopfschrauben (5/16" x ¾") sowie die Stützstange und die Stützstangenhalterung (Bild 2).
PAGE 3
2. Richten Sie die Stahl-Ladepritsche mit Hilfe des Hebezeug (Flaschenzug) an der Maschine aus. 3. Richten Sie die Stahl-Ladefläche mit den Löchern an der Schwenkhalterungen an der Rückseite der Maschine aus, von denen Sie zuvor die beiden Lagerschrauben (½" x 4½") und die beiden Sicherungsmuttern (½") entfernt haben. 4. Schieben Sie die beiden Bundkopfschrauben (½" x 4½") durch die Schwenkhalterungen und sichern Sie diese mit den beiden Sicherungsmuttern (½"), wie in Bild 6 dargestellt. g037306 Bild 8 1.
PAGE 4
Befestigen der Stützseiten Optional Für das Befestigen der optionalen Stützseiten benötigen Sie folgende Messwerte und Holzmengen: Holzabmessungen Gesamtlänge jedes Bretts Benötigte Menge 38 mm x 89 mm 36 cm 8 29 mm x 140 mm 117 cm 8 Außerdem benötigen Sie die folgenden Befestigungen: Befestigungen Verwendung Benötigte Menge Halbrundschraube (5/16"-18 x 3") Befestigen der 29 mm x 140 mm großen Bretter an den 38 mm x 89 mm großen Brettern 32 Halbrundschraube (5/16"-18 x 2½") Befestigen der 38
PAGE 5
Hinweise:
PAGE 6
Hinweise:
PAGE 7
Hinweise:
PAGE 8
Einbauerklärung Modellnr. Seriennr. Produktbeschreibung Rechnungsbeschreibung Allgemeine Beschreibung Richtlinie 07148 Keine und höher Stahl-Ladepritschenkit, Nutzfahrzeug Workman GTX STEEL CARGO BED KIT [WORKMAN] Nutzfahrzeug 2006/42/EG, 2004/108/EG Relevante technische Angaben wurden gemäß Anhang VII Teil B von Richtlinie 2006/42/EG zusammengestellt. Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine.
