FormNo.3407-639RevB

Platlaadvlakuitstaal

Workman

GTX-seriemultifunctioneelvoertuig

Modelnr.:07148

Installatie-instructies

WAARSCHUWING

CALIFORNIË

Proposition65Waarschuwing

DitproductbevateenchemischestofofchemischestoffenwaarvandeStaatCaliforniëweetdat

zekanker,geboorteafwijkingenenschadeaanhetvoortplantingssysteemveroorzaken.

Installatie

Losseonderdelen

Gebruikonderstaandelijstomtecontrolerenofalleonderdelenzijngeleverd.

Omschrijving

Hoeveel-

heid

Gebruik

Geenonderdelenvereist

–

Demachineklaarmakenvoordemontage.

Geenonderdelenvereist

–

Dekunststoflaadbakverwijderen.

Laadvlakuitstaal1

Flenskopschroef(5/16x3/4inch)

Steunstang-U-beugel

Steunstang

Flenskopschroef(1/2x4-1/2inch)

Borgmoer(1/2inch)

T-hendel1

Monterenvanhetplattelaadvlakuitstaal.

Geenonderdelenvereist

–

Monterenvanhoutenzijschottenophetplattelaadvlak

uitstaal(optie).

Demachineklaarmakenvoordemontage

1.Parkeerdemachineopeenhorizontaaloppervlak.

2.Steldeparkeerreminwerking.

3.Zetdemotorafenhaalhetsleuteltjeuithetcontact.

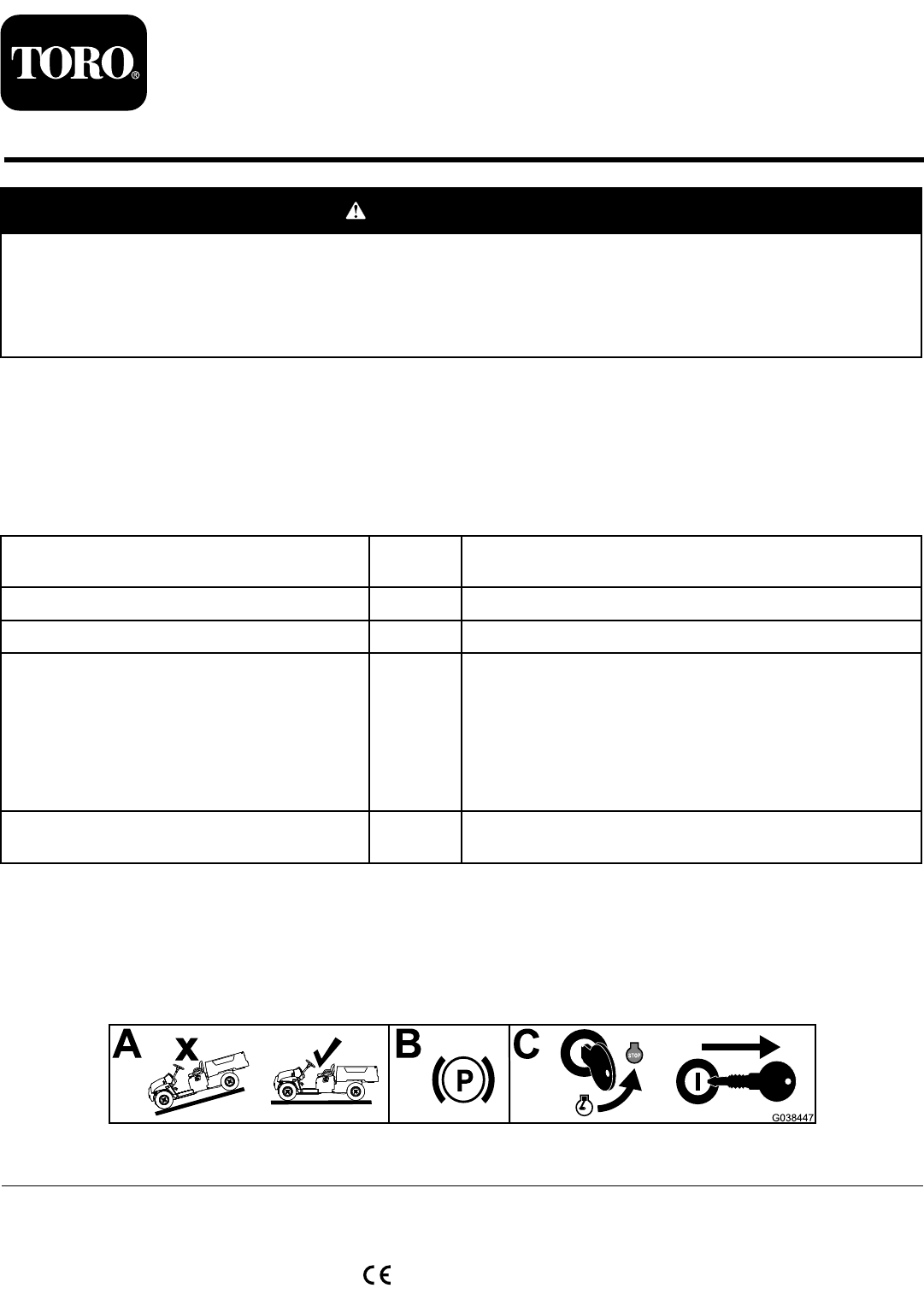

g038447

Figuur1

8111LyndaleAvenueSouth

Bloomington,MN55420

Registreeruwproductopwww.Toro.com.

Vertalingvandeoorspronkelijketekst(NL)

GedruktindeVS

Allerechtenvoorbehouden

*3407-639*B

Summary of content (8 pages)

PAGE 1
Form No. 3407-639 Rev B Plat laadvlak uit staal Workman® GTX-serie multifunctioneel voertuig Modelnr.: 07148 Installatie-instructies WAARSCHUWING CALIFORNIË Proposition 65 Waarschuwing Dit product bevat een chemische stof of chemische stoffen waarvan de Staat Californië weet dat ze kanker, geboorteafwijkingen en schade aan het voortplantingssysteem veroorzaken. Installatie Losse onderdelen Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd.
PAGE 2
De kunststof laadbak verwijderen 4. Laat de laadbak zakken met de takel. 5. Verwijder de 2 scharnierbouten (1/2 x 4-1/2 inch) en 2 borgmoeren (1/2 inch) van de scharnierbeugel achterop de machine (Figuur 4). 1. Hijs de kunststof laadbak op met een takel. 2. Verwijder de 3 flenskopschroeven (5/16 x 3/4 inch) en steunstang-U-beugel van de steunstang (Figuur 2). Opmerking: Bewaar het bevestigingsmateriaal als u de kunststof laadbak later weer wilt terugzetten.
PAGE 3
. Lijn de stalen laadbak uit met de gaten achteraan de machine waar u eerder de 2 scharnierbouten (1/2 x 4-1/2 inch) en 2 borgmoeren (1/2 inch) verwijderde. 4. Steek de 2 flenskopschroeven (1/2 x 4-1/2 inch) door de scharnierbeugel en zet ze vast met de 2 borgmoeren (1/2 inch) zoals in Figuur 6. g037306 Figuur 8 1. Steunstang 3. Steunstang-U-beugel 2. Flenskopschroef (5/16 x 3/4 inch) g037305 8. Monteer de T-hendel op de bolkopschroef (Figuur 9). Figuur 6 1. Flenskopschroef (1/2 x 4-1/2 inch) 3.
PAGE 4
Houten zijschotten Optie Voor de optionele houten zijschotten heeft u de volgende planken nodig: Plankmaat Planklengte Aantal 38 x 89 mm 36 cm 8 29 x 140 mm 117 cm 8 U heeft de volgende bevestigingsmiddelen nodig: Bevestigingsmiddel Toepassing Aantal Bout (5/16-18 x 3 inches) Bevestiging van de 29 x 140 mm planken op de 38 x 89 mm planken 32 Bout (5/16-18 x 2-1/2 inch) Bevestiging van de 38 x 89 mm planken op het laadvlak 16 Zelfborgende moer met flens (5/16-18 inch) Voor de bouten 48 D
PAGE 5
Opmerkingen:
PAGE 6
Opmerkingen:
PAGE 7
Opmerkingen:
PAGE 8
Inbouwverklaring Modelnr.: 07148 Serienr.: Productbeschrijving Factuuromschrijving Geen en hoger Laadvlak uit staal, Workman GTX multifunctioneel voertuig STEEL CARGO BED KIT [WORKMAN] Algemene omschrijving Richtlijn Multifunctioneel voertuig 2006/42/EG, 2004/108/EG De relevante technische documentatie werd samengesteld in overeenstemming met Deel B van Bijlage VII van richtlijn 2006/42/EG.
