FormNo.3363-451RevA

Nätadapter,12V

Workman

MDEarbetsfordon

Modellnr07318—Serienr310000001ochhögre

Monteringsanvisningar

Montering

Lösadelar

Använddiagrammetnedanförattkontrolleraattalladelarnnsmed.

Tillvägagångssätt

BeskrivningAntal

Användning

Ingadelarkrävs

–

Förberedmaskinen.

Omvandlarfäste

Omvandlare

Flänsbult(1/4x3/4inch)

Låsmutter(1/4tum)

Monteraomvandlaren.

Säkringar

Monterasäkringarnaochdenelektriska

fästplattan.

Nätkontakt1Monteranätkontakten.

Bult(5/16x3/4tum)

Låsmutter(5/16tum)

Kablage1

Kabelband4

Monteraomvandlaren.

Förberedamaskinen

Ingadelarkrävs

Tillvägagångssätt

VARFÖRSIKTIG

Batterierkangedigenkraftigelektriskstöt.

•Användverktygsomharplasthandtagellerlinda

eltejprunthandtagenpåmetallverktyg.

•Varnogamedattintekommaikontaktmed

bådeettpositivtochettnegativtuttagsamtidigt.

1.Ställfordonetpåenplanyta,läggi

parkeringsbromsenochvridstartnyckelntill

detavstängdaläget.

2.Lyftuppaketsåattdukommeråtfordonsbatteriet.

Tabortenavbatterikablarnasomanslutertilltvåav

batteriernaibatterigruppensåattströmmenbrytstill

systemet(Figur1).

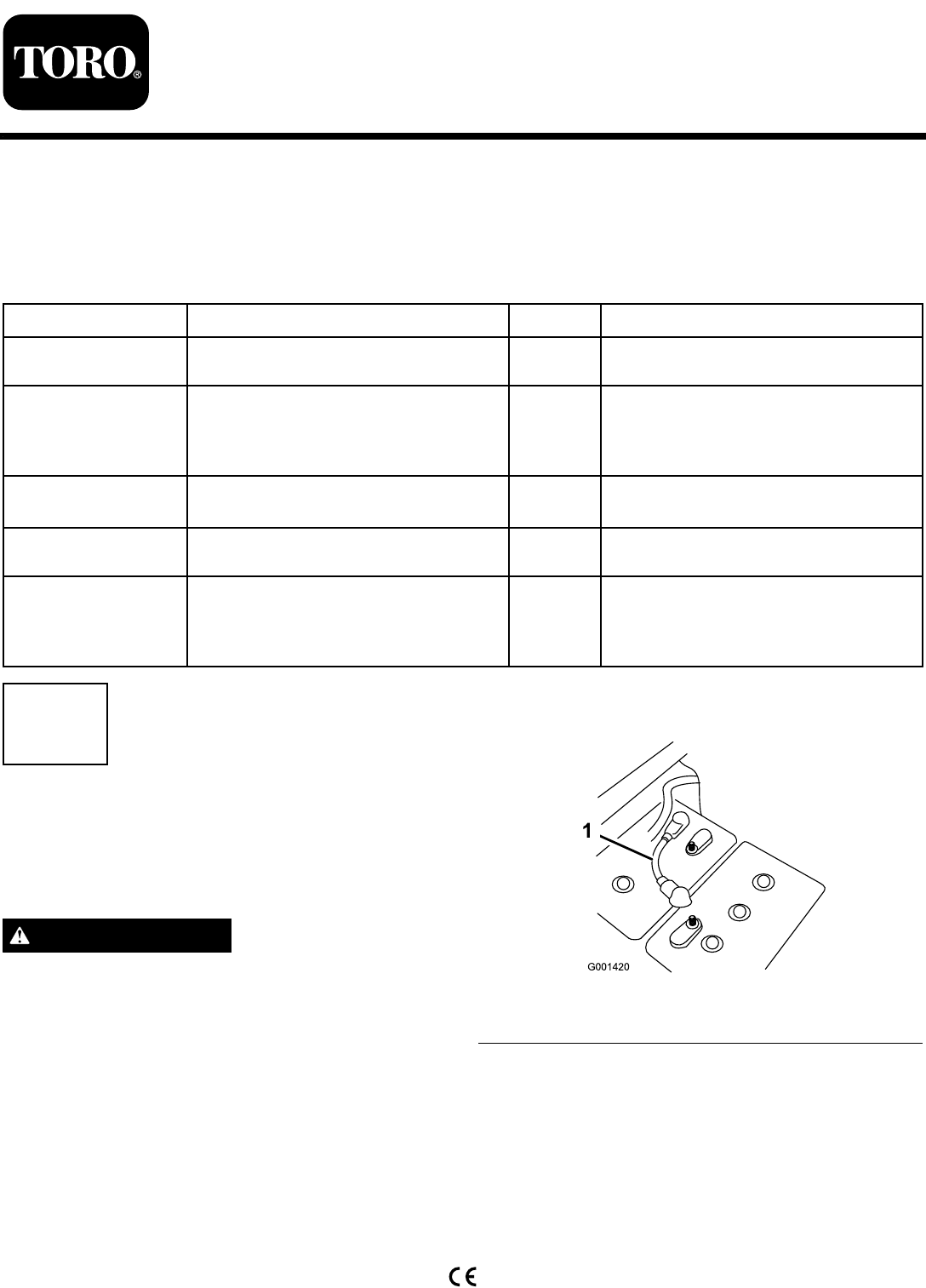

Figur1

1.Batterikabel

3.Öppnadenfrämrehuvensåattdukommeråt

maskinensframdel.

8111LyndaleAvenueSouth

Bloomington,MN55420

Registreradinproduktpåwww.Toro.com.

Översättningavoriginalet(SV)

TrycktiUSA.

Medensamrätt

Summary of content (8 pages)

PAGE 1
Form No. 3363-451 Rev A Nätadapter, 12 V Workman® MDE arbetsfordon Modellnr 07318—Serienr 310000001 och högre Monteringsanvisningar Montering Lösa delar Använd diagrammet nedan för att kontrollera att alla delar finns med. Beskrivning Tillvägagångssätt Antal Användning 1 Inga delar krävs – Förbered maskinen. 2 Omvandlarfäste Omvandlare Flänsbult (1/4 x 3/4 inch) Låsmutter (1/4 tum) 1 1 4 4 Montera omvandlaren. Säkringar 1 Montera säkringarna och den elektriska fästplattan.
PAGE 2
3 Montera omvandlaren Montera säkringarna och den elektriska fästplattan Delar som behövs till detta steg: Delar som behövs till detta steg: 1 Omvandlarfäste 1 Omvandlare 4 Flänsbult (1/4 x 3/4 inch) 4 Låsmutter (1/4 tum) 1 Säkringar Tillvägagångssätt Montera säkringarna i det öppna hålet mellan de två befintliga säkringarna under instrumentbrädan (Figur 3). Tillvägagångssätt 1. Montera 12 V-omvandlaren på fästplattan (Figur 2). 4 1 1 2 3 3 2 G005314 Figur 2 1. Omvandlare 2.
PAGE 3
4 Montera nätkontakten Delar som behövs till detta steg: 1 Nätkontakt Tillvägagångssätt Figur 6 1. Mät 7,3 cm till höger från mitten på nyckelhålet och 3,2 cm från den nedre kanten av strömbrytarenheten på instrumentbrädan, från förarplatsen (Figur 4). Markera platsen på instrumentbrädan. 1. Instrumentbrädans undersida 2. Kontaktens innerdel 3. Kontaktens yttre hölje 5.
PAGE 4
5 Montera omvandlaren och kablaget Delar som behövs till detta steg: 2 Bult (5/16 x 3/4 tum) 2 Låsmutter (5/16 tum) 1 Kablage 4 Kabelband Tillvägagångssätt 1. Ta bort röret med bruksanvisningen från instrumentbrädan. Lossa fästelementen som fäster R-klämmorna och röret på instrumentbrädan (Figur 7). Vrid klämmorna uppåt och montera bruksanvisningsröret. G012350 Figur 7 2. Montera 12 V-omvandlaren i enlighet med anvisningarna i Figur 8 på utsidan av pedallådan.
PAGE 5
3 4 2 1 G005323 Figur 9 1. Instrumentbrädans undersida 2. Huvudkablage 3. Nätkontakt 4. Kontakt, nätkontakt 5. Kontakt, visas genomskinlig i illustrationssyfte 6. Anslut de två enkla röda kablarna till säkringen som sitter på den elektromagnetiska plattan. 7. Lokalisera kontakten OPTIONS +48 VDC på fordonets huvudkablage och ta bort locket. 8. Anslut kontakten med markeringen +48 VOLTS IN på 12 V-omvandlarkablaget till kontakten med markeringen OPTIONS +48 VDC på fordonets huvudkablage. 9.
PAGE 6
Anteckningar: 6
