Installation Instructions

EinbauenderHeizungunddes
Heizungsbedienelements
1.BefestigenSiedieHeizungshalterungmitden
Schrauben,diemitderHeizunggeliefertwurden,an
derHeizung(Bild3).

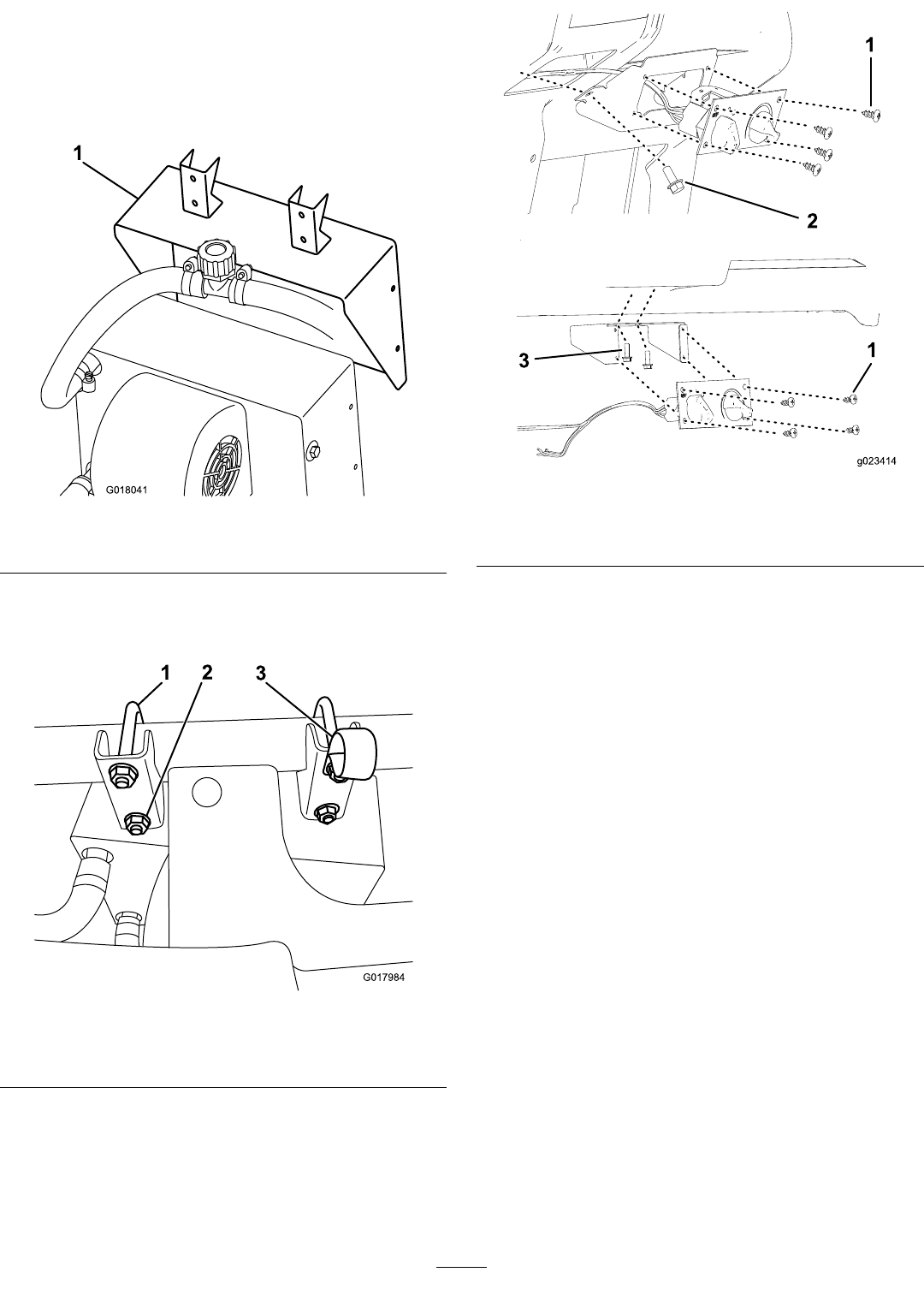

G018041
1
1.Heizungshalterung
2.BefestigenSiedieHeizungundHalterungmit
denmitgeliefertenrechteckigenU-Bügelnund
BundmutternamvorderenRahmenrohr(Bild4).
1
2
3
G017984
1.U-Bügel3.R-Klemme
2.Bundmutter
3.BefestigenSiedieR-Klemmeunterderobersten
Mutter,diederFahrzeugmitteamnächstenist(Bild4).
4.BefestigenSiedasHeizungsbedienelementmit
vierBlechschraubenanderAufnahmefürdas
Heizungsbedienelement(Bild5).
1
2
g023414
1
3
1.Schraube(1/2")3.Schraube(1/4")
2.Schraube(5/16")
5.SchließenSiedenHeizungsbowdenzugund
denschwarzenKabelbaumanschlussam
Heizungsbedienelementunddenweißen
KabelbaumanschlussanderHeizungan(Bild5).
6.FluchtenSiedieHalterungmitdemAusschnittim
Armaturenbrettaus;markierenSiedieStelle,ander
dieLöchergebohrtwerdenmüssen,undbohrenSie
dieLöcher.
7.BefestigenSievierSchrauben(5/16")vornein
derHalterungfürdasHeizungsbedienelementund
entwederzweiSchrauben(5/16"fürdieHD-Modelle)
anderSeitederHalterungoderzweiSchrauben(1/4"
fürdieMD-Modelle)anderInnenseiteobenander
Halterung,abhängigvomModell(Bild5).
8.VerlegenSiedenHeizungsbowdenzugzum
Heizungsventilundschließenihnan(Bild6).
