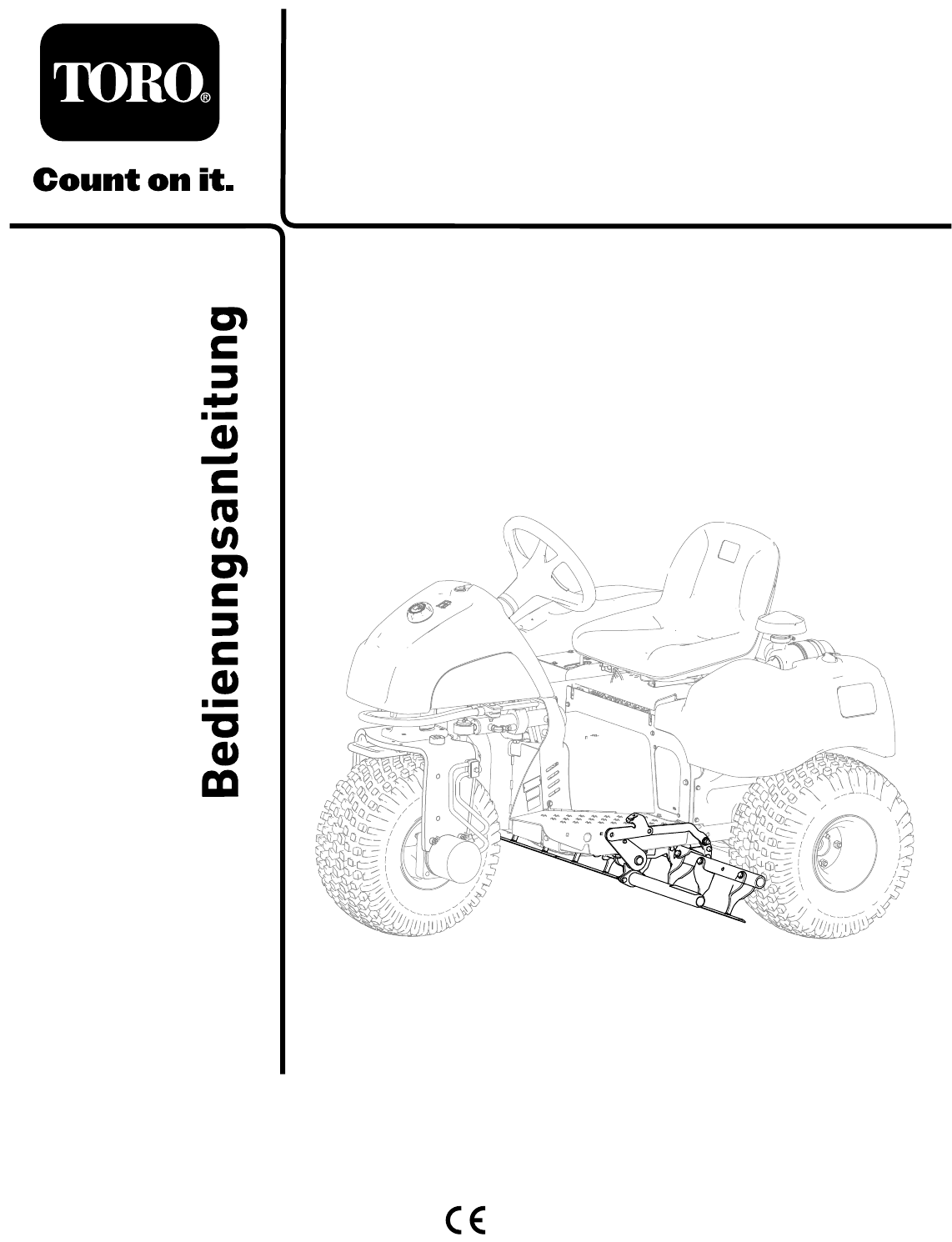

Form No. 3420-128 Rev A Profilmesser-Werkzeugleiste Zugmaschine Sand Pro®, Infield Pro® 3040 und 5040 Modellnr. 08736—Seriennr. 400000000 und höher Registrieren Sie Ihr Produkt unter www.Toro.com.
WARNUNG: KALIFORNIEN Warnung zu Proposition 65 Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte des Reproduktionssystems verursachen. Bei Verwendung dieses Produkts sind Sie ggf. Chemikalien ausgesetzt, die laut den Behörden des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte des Reproduktionssystems verursachen.
Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal93-6687 93-6687 1. Treten Sie nicht auf diese Stelle.
Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Beschreibung Verfahren 1 2 3 4 Menge Schutzvorrichtungbefestigung, Schwenkhalterung 2 Schutzvorrichtung Schraube (5/16" x 1") Sicherungsmutter (5/16") Schraube (5/16" x 1") Exzenterbolzen Sicherungsmutter (5/16") 2 4 4 1 1 2 Keine Teile werden benötigt – 2. 1 Vorbereiten der mittig montierten Werkzeugleiste Montieren Sie die Schutzvorrichtungen.
g235478 Bild 4 1. Sicherungsmutter (⅜", mittig montierte Werkzeugleiste) 3. Schwenkhalterung, einfach (mittig montierte Werkzeugleiste) 2. Schraube (⅜" x 3", mittig montierte Werkzeugleiste) 4. Hubrohr, mittig montierte Werkzeugleiste 5. g235475 Bild 3 1. WerkzeugleistenHalterung, Hubrohr (mittig montierte Werkzeugleiste) 5. Schraube (5/16" x 1", mittig montierte Werkzeugleiste) 2. Linke Seite der Maschine 3. Sicherungsmutter (5/16", mittig montierte Werkzeugleiste) 6. Rechte Seite der Maschine 7.
2 Montieren der Schutzvorrichtungen Für diesen Arbeitsschritt erforderliche Teile: 2 Schutzvorrichtung 4 Schraube (5/16" x 1") 4 Sicherungsmutter (5/16") g235474 Bild 5 1. Sicherungsmutter (⅜", mittig montierte Werkzeugleiste) 3. Schutzvorrichtungbefestigung, Schwenkhalterung 2. Schraube (⅜" x 3", mittig montierte Werkzeugleiste) 4. Hubrohr, mittig montierte Werkzeugleiste Verfahren g235554 Bild 7 1. g235479 Bild 6 1. Linke Seite der Maschine 2. Rechte Seite der Maschine 7.
3 Montieren des Profilmessers an der Maschine Für diesen Arbeitsschritt erforderliche Teile: 1 Schraube (5/16" x 1") 1 Exzenterbolzen 2 Sicherungsmutter (5/16") g235473 Bild 8 1. Schraube (5/16" x 1") 3. Schutzvorrichtungbefestigung, Schwenkhalterung 2. Sicherungsmutter (5/16") 4. Schutzvorrichtung Montieren des Profilmessers an der Maschine GEFAHR 2. Das Profilmesser ist scharf und kann Schnittwunden an den Händen verursachen.
Profilmessers an der Außenseite der linken Werkzeugleisten-Halterung des Hubrohrs aus. 5. Wiederholen Sie die Schritte 3 und 4 für die Anschlussklemmenhalterung an der anderen Seite der Maschine. 6. Entfernen Sie die Hebevorrichtung. Befestigen des Verbindungslenkers und der Halterung 1. Drehen Sie das Profilmesser, um die Löcher in der Hubhalterung mit den Löchern im Gelenkverbindungsteil auszufluchten (Bild 12). g235550 Bild 10 1. WerkzeugleistenHalterung, Hubrohr 3. Maschinenheck 2.
g235471 Bild 13 1. Exzenterbolzen 3. Hubhalterung, Messer-Werkzeugleiste 2. Gelenkverbindungsteil 4. Sicherungsmutter (5/16") 4. Ziehen Sie die Sicherungsmutter für die in Schritt 2 in 1 Vorbereiten der mittig montierten Werkzeugleiste (Seite 4) gelöste Verlängerungsfederstange an, bis die Feder gespannt ist, siehe Installationsanweisungen für die mittig montierte Werkzeugleiste. 5. Nehmen Sie den Versandschutz vom Profilmesser ab.
